连起来 管起来 用起来
——3Com智能化社区解决方案
邸岩 2002/06/17
对于智能化社区建设，3Com根据不同的运营环境和用户要求，提出了适应不同环境的解决方案。3Com智能化社区解决方案是以局域网络以太网技术为基础，建设智能化社区的园区网络。
目前，智能化社区建设逐渐成为热门话题。由于Internet的信息和服务内容十分丰富，使得用户入网需求急剧增加。同时，住宅社区的智能化、网络化也会给社区的开发商带来新的市场机遇。不但可以利用网络对社区进行现代化的内部管理，还可为社区用户提供增值服务，比如Internet访问、网上社区、网上超市、视频点播等社区服务。这样不但增强了开发商在本行业中的竞争地位，也为其带来了新的商机。
智能化社区网络属于园区网络。其物理网络传输技术既可以采用以太网等局域网络技术，又可以采用有线电视网络数据传输或数字用户线路等广域宽带接入传输技术。与传统园区网络相比最大不同点是，它是一个公用的运营网络。作为全球知名的网络厂商，3Com一直致力于向客户提供优秀的网络解决方案。对于智能化社区建设，3Com根据不同的运营环境和用户要求，提出了适应不同环境的解决方案。
解决方案
3Com智能化社区解决方案是以局域网络以太网技术为基础，建设智能化社区的园区网络。在住户的家中添加以太网络RJ45信息插座作为接入网络的接口，可提供10M，甚至100M的网络速率。在楼宇之间采用光纤形成网络骨干线路，在单个建筑物内一般采用五类双绞线到每户内的方案。网络结构基本上分为核心和边缘。网络核心即社区网络管理中心，一般采用核心级以太网骨干交换机。网络的边缘即各个建筑物内，一般采用工作组级以太网交换机。可根据每个建筑物内用户数量，来确定交换机端口数量，从而决定采用交换机的数量。

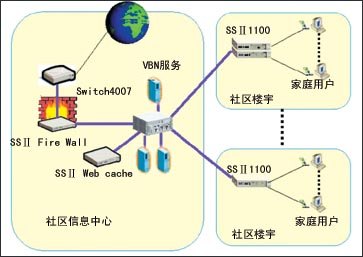

3Com智能化社区解决方案
3Com智能化社区解决方案可采用千兆以太网或快速以太网技术作为骨干，网络核心交换机采用3Com Switch4007交换机的千兆骨干方案，3Com
Switch4007适用于大中型企业局域网络的核心交换机(48Gbps无阻塞交换能力)。它采用模块化机架结构，既可作为局域网络高密度千兆网络骨干(提供54个千兆端口)，又可以作为高密度10/100M接入交换机(提供216个100M端口)。在其高性能和高可靠性的基础之上，还为用户提供丰富的流量控制、优先级访问和服务质量控制、网络安全控制等多种功能手段，并具有良好的可扩展性，可充分适应现代企业和园区接入网络的商务应用需求，为您提供高速局域网络解决方案。
各楼内采用10M以太网到户内，边缘交换机可采用SuperStack Ⅱ Switch1100交换机。3Com SuperStack Ⅱ
Switch1100提供12或24个10M以太网交换端口及2个10/100M以太网自适应端口。SuperStack Ⅱ Switch1100可以混合堆叠成4台设备，提供8Gbps的无阻塞交换容量，并可扩展提供千兆以太网、快速以太网光纤接口和第三层交换能力。其优秀的流量控制能力，可保证在系统重负荷情况下不丢包。
运营管理
智能化社区的网络建设，仅仅有高速的物理网络是远远不够的，还需要客户服务运营管理，用以形成强大的后台支撑系统。在这个解决方案中采用了3Com
VBNServer服务运营管理服务器。3Com VBNServer具有下列功能特点：
● 基于PCMAC地址和交换机端口的用户管理。
● 提供IP地址管理、DHCP用户动态地址分配和NAT地址转换功能。用户PC无论其原有IP地址设置如何(动态/静态地址)，均能即插即用，无需任何设置改变。方便用户上网，简化网络用户维护。
● 提供强制性用户认证功能和社区门户网址自动转接功能。用户接入网络，可立即被要求进行注册认证，并自动连接社区门户网址。用户可以方便地浏览社区管理信息发布和其它社区服务。
● 提供用户计费功能。可提供详细的用户计费信息，运营商可自由定制计费管理界面。
智能化社区解决方案中采用VBN服务运营管理服务器与3Com交换机的紧密配合，保证用户个体的网络安全性，但它是基于传统的虚拟网络技术。为了更好地解决以太网作为宽带接入技术时的安全弱点，3Com公司特别推出了以太网接入交换机系列。它使用户接入端口可穿越网络与出口点建立类似点到点的第二层数据通道。这样，可解决以太网技术的安全障碍，从网络第二层次实现了通信安全，充分保证社区宽带接入用户的个人私密性。
应用服务
除了基础物理网络和网络运营管理平台的设计，围绕Internet的应用服务实现，也应该是网络建设者需要考虑的重点。如：DHCP服务器、DNS服务器、防火墙系统、WebCache、WebServer、电子邮件系统和文件访问服务器等。面对以上诸多的Internet服务，对于不同的应用、不同规模的网络环境，3Com公司提供一系列产品，针对各种不同环境和规模的网络需求，提供丰富的解决方案。
● 3Com Officeconnect Firewall和SuperStack Ⅱ Firewall防火墙产品，可提供数据流状态跟踪和监控级别的防火墙功能，提供性价比较高的Internet访问安全方案。
● 3Com SuperStack Ⅱ WebCatch产品，可缓存经常被本地用户访问的网络信息，提高响应速度，降低运营商的Internet接入成本。
● 3Com SuperStack Ⅱ loadBalanceServer产品，可支持多台InterenetWeb服务器并行工作，以及为服务器故障时实现网络流量的再分配提供网络服务的可靠性。
● 3Com OfficeConnect InternetServer产品，多功能的Internet服务器。它在一个网络设备中集成了防火墙、WebCache、WebServer、电子邮件服务器、文件传输服务器等多种Internet服务，且管理、设置简单而灵活，是小型社区网络中Internet支持网络系统的上好选择。
交换矩阵设计
3Com Switch 4007R交换机还有可选的冗余交换矩阵，能够提供额外的可用度保证。3Com Switch 4007多层交换（MLS）模块能够提供介质速度的路由和交换，同时还支持以太网、快速以太网和千兆以太网端口上的多种CoS/QoS功能。这些模块可以为各个前面板端口提供路由服务，同时也能够通过背板向机箱中其他的模块提供路由服务。MLS模块可以有12个
10／100 BASE-TX端口，或者GBIC 4个1000BASE-X端口。3Com Switch 4007交换机提供广泛的基于策略的服务等级／服务质量(CoS/QoS)功能，能够鉴别并优先处理关键的业务数据流，实现网络的优化，并能够将关键任务或实时数据流和次重要的应用区分开。
3Com Switch 4007交换机有两种交换矩阵。18 Gbps是为快速以太网核心聚合进行优化而设计的，另外三个外部的全双工千兆以太网端口，可以用于高性能的下行链路；48
Gbps的交换矩阵是为千兆骨干和数据中心优化而设计的。对于高要求的网络而言，3Com Switch 4007交换机不仅能够提供优秀的性能和第三层控制，还能通过硬件冗余和软件的弹性特性提供高度的网络可用性，实现无阻塞的网络交换性能。
另外，3Com Network Supervisor提供发现、映射、监视和报警等多种功能，能实现轻松的网络管理。使用附带的配置向导和内置的基于Web的管理，以及Telnet支持，使配置和安装的工作得到了大大的简化。
