各种组件
2003/09/05
组件
为配合语音卡实现一定功能所需的一些组件，M2T、M2U、M2R、POWER-3、C12、C14、H.100、 BNC-HiZ、 BNC-H2×8、RIO1200BNC、RIO1200R45、RIO160R11等
M2T 2线外线模块
配合模拟语音卡底板使用，直接连接市话线，能够同时处理两路电话，实现检测外线振铃信号，控制外线摘挂机等功能。
M2U 2线内线模块
配合模拟语音卡（座席卡）底板使用，直接连接电话机，能够同时处理两路电话，实现检测座席摘挂机等内线座席功能，支持发送FSK/DTMF格式的主叫号码到座席话机。需要采用Power-3为其提供馈电和铃流电源。
M2R 2线录音模块
配合高阻录音卡底板使用，直接连接电话线，实现搭线录音功能，每个模块能处理两路，支持电压可调
Power-3 电源
三线接口的馈电和铃流电源，为内线模块M2U提供馈电和铃流，直流馈电电压24V，交流铃流电压60V，能够同时为8个M2U座席模块提供馈电和铃流，适用于座席卡和带有内线模块的模拟语音卡。
C12 一分二转换线
8线模拟板卡/座席板卡提供4个RJ11的接口，C12负责将每一个RJ11接口转换成两个RJ11头，使板卡具有8个RJ11接口；CPCI的模拟卡背板RIO160R11也需要C12；适用于D081A/D081A2F/D081A4P/DN081A/DN081A4F/RIO160R11
C14 一分四转换线
16线模拟板卡提供4个RJ45的接口，C14负责将每一个RJ45接口转换成4个RJ11的电话接口，使板卡具有16个RJ11接口；适用于DN161A
/ DN161AJCT/D161A
H.100 H.100卡间连线
D/DN系列语音板卡均提供CT-BUS的交换总线，可方便实现时隙交换；当语音板卡和资源卡，或者多块语音板卡在一起使用时，必须通过H.100卡间连线，将多块语音板卡相连，以便实现时隙交换。
BNC-HiZ 数字中继高阻适配器
BNC-HiZ实现对数字中继线路的无源高阻复接，输入阻抗≥1KΩ，不影响线路正常通信。配合DN600实现数字中继高阻录音功能，每片卡需要两个BNC-HiZ高阻适配器，配合实现对E1线路的呼叫记录和录音等功能。
BNC-H2×8 4E1数字中继卡接口适配器
提供2组，每组4对75欧姆非平衡阻抗的BNC接口，适用于PCI总线的4E1板卡，D1281/D1287/DN1200。
RIO160R11 16路模拟接口卡背板
为CompactPCI总线的模拟接口语音卡提供8个RJ11接口，适用于所有CPCI总线的模拟语音中继卡和语音资源多功能卡。
RIO1200BNC 4E1数字中继卡背板
提供4对75欧姆的BNC接口，为CompactPCI总线的数字中继语音卡提供接口。适用于所有CPCI总线的数字语音中继卡。
RIO1200R45 4E1数字接口卡背板
提供4个120欧姆的RJ45接口，为CompactPCI总线的数字中继语音卡提供接口。适用于所有CPCI总线的数字语音中继卡。

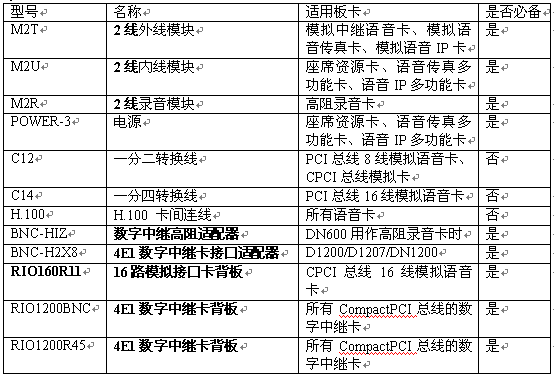

组件型号对照表
东进技术公司供稿 CTI论坛编辑
