8E1数字语音卡（DN2401C)
2005/09/28
 |

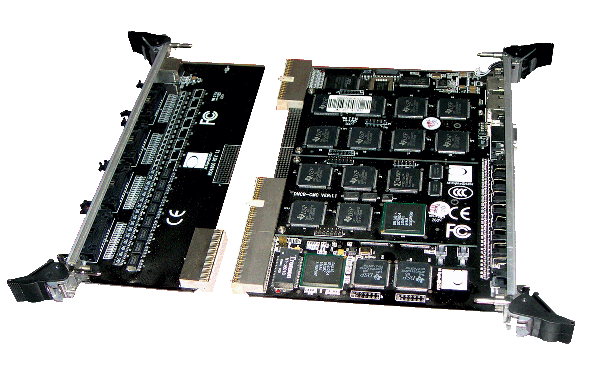

名称：8E1数字语音卡（DN2401C)
型号：DN2401C
|
内容简介：
一、概述
DN2401C的推出是为了适应公司的战略发展的要求，开拓基于设备级应用的市场。这些设备是面向高端的应用场合（如面向电信级的设备），需要高稳定性、高密度和高性能的硬件板卡模块。根据DN2401C部件新的硬件结构和应用需求（如：可编程交换机、IP/PBX、媒体网管和信令网关等），采用NADK的体系架构的软件开发包，兼容Dialogic语音板卡的常用编程接口函数。
二、产品应用
作为CTI系统中最为关键的硬件设备，语音卡近几年在中国通讯市场的发展可谓突 飞猛进，其应用领域从最初的" 证券委托"，逐步拓展到邮电通讯、信息服务、办公自动
化、金 融、公安、医疗、商业、娱乐、交通运输、 工业生产及社会生活等各个方面。Internet的高歌猛进是语音卡技术迅速发展的催化剂，也给越来越多的国内语音卡生产厂
商描绘了一个充满诱惑的市场蓝图。
8E1语音板卡是针对目前市场上比较火热的一些电信增值业务而开发的，可广泛应用于移动彩铃、联通炫铃、智能网平台、集群调度、电话QQ、多方通话等系统中，为系统提供稳定的，大规模的信令、语音、话路资源。
三、产品的功能
- 单板提供8E1（PCM）数字中继接口，即提供240路数字话路通道和语音资源；
- 支持中国一号信令（SS1）和数字一号信令（DSS1)；
- 自动应答来电呼叫；
- 检测用户按键码；
- 播放语音信息给来电者；
- 数字化压缩，数字化录音；
- 自动拨号；
- 提供DTMF/FSK收发功能，支持按键打断录放音。
- 准确识别传真、Modem以及其他特种信号音
- 可与符合H.100或H.110标准的DN系列传真卡、座席卡、会议卡，共同构建多功能综合应用系统
四、产品的优势和局限
- 采用优越的硬件平台：
1、降低主机负担
DN2401C板卡包含一个功能强大的嵌入式控制处理器和实时操作系统，用以管理主机接口、E1的资源、DSP资源和板上的大容量内存. 自动地为DSP分配执行信令协议所需的算法。
极大地降低了系统主机的处理负荷 ，将系统的处理能力转用于应用程序的处理。使主机得以处理更多的应用程序。
2、动态、高效的任务处理
由于基于高效地任务处理设计，确保了灵活性和可扩展性。DN2401C板卡采用16个高性能低功耗的 DSP。每个DSP都被分配一些专门的任务或服务，例如语音的录音和播放、DTMF检测和生成、呼叫分析、语音压缩、回声消除功能等。每一种任务或服务都能被任意一个通道所使用。
3、活的配置接口
提供8个E1的120ohm接口(RJ48)或者提供75ohm接口（BNC），可灵活配置。
五、运行环境
主控PC软件开发平台说明：
操作系统 —— Windows NT、Windows 2000、Windows XP、Windows 2003 Serve
内存资源 —— 开发需要至少128M，一般应用在64M以上
CPU资源 —— Intel PIII
开发资源 —— VC 6.0
六、采购指南
8E1语音板卡包含如下部件：
DN2400C: 8E1语音处理板
RIO4800: 高密度板卡专用背板
BNC-H2X8: 数字中继卡接口适配器
东进技术公司供稿 CTI论坛编辑
