曲靖广电用凯创智能网络整合IP网

陈国东　2001/12/13

　　位于云南省东部的曲靖市，已初步建立起有线、无线、微波、载波等多种手段并存的通信体系，在此基础上， 曲靖市广电采用凯创的智能网络(Smart Networking)解决方案，建设起覆盖全市的新一代信息通信网络――曲靖市广电宽带多媒体城域网（简称IP宽带网）。

项目要求

　　曲靖市广电要求建立后的网络能够为各种应用提供足够的服务质量，同时考虑到有线电视业务的需求，能快速有效地传送IP数据包，而且，网络要有较强的容错能力，可以实行集中式管理，能够支持动态地组建跨部门的项目小组，具有在各层次提供安全、灵活的接入能力，提供必要的QoS服务，并保证语音、视频等关键业务能够在主干上顺利传送，提供VPN虚拟专网服务。

方案实施

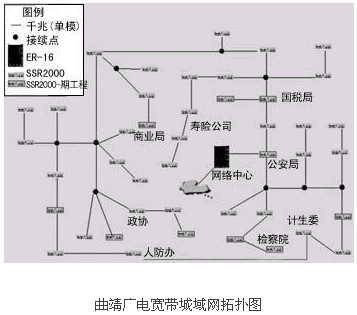

　　网络建设的第一期工程结束后，本地多媒体宽带骨干网以曲靖市政府内的机房作为中心机房。核心机房采用支持千兆以太网、SDH及ATM接口的高档交换式路由器ER-16。主干光纤沿市区铺设成为一个星形链路，以便在不久的将来能够将计生委和人防办的光纤连接起来形成一个环状链路。市区内共设43个光节点，各乡镇有一个光节点，以92条单模光纤直接连入核心机房的交换式路由器，由此与核心机房形成一个星状拓扑结构。

　　网络的设计要求建造一个高速的交换主干。SmartSwitchRouter交换式路由器在单模光纤上传输距离可达75km，同时还支持IP over SDH/SONET，因而适应曲靖市广电宽带IP骨干网的应用和业务需求，解决方案的核心是采用千兆以太网和第3/4层交换式路由器。

　　由于整个曲靖市广电宽带IP网络服务于整个曲靖地区，具有地域广、应用复杂、接入方式多样的特点，因此在长城宽带IP网的设计上也采用分层结构。其中传输层和接入层组成了IP网服务平台，同时发展应用系统。传输层的主要目标是提供高速、可靠的传输平台，接入层主要要求则是多技术如Ethernet、xDSL、Cable Modem、多服务接入。根据宽带网组织和服务的特点，网络传输层也设计为分层结构。这样，将整个网络分为市网中心和区级网两级。

　　根据实际情况，网络建设采取分期建设的方法，网络范围主要包括一个传输网（IP骨干网）和一个接入网。骨干传输网以市政府机房为核心，配置1台ER-16，而二级机房以Smart Swtich Router2000以千兆光纤接入。

　　中心机房作为网络核心层，详细的配置为：ER-16上配置6块1000BaseLX模块（8口）用于与44个一级骨干节点的互连，同时配置1块32口10/100BaseTx模块，用于中心机房服务器及网管需要。

　　接入网由43个点及乡镇的1个点组成，各配置一台SSR2000。SSR2000负责本地用户接入，以1000BaseLX连入市区的网络中心。

　　与其他网络的连接，则采用SSR8600，它支持ATM、千兆网或广域网(DDN、帧中继，最高可达52Mb/s)，拥有多种模块，可为各种方式的接入选择更为灵活的方案。

　　同时，所采用的SmartVPN解决方案还具有远程接入和网站到网站的VPN能力。SSR的所支持动态和静态的NAT能力是一个线速的、利用硬件实现的功能，Smart Switch Router 2000/ER-16支持硬件NAT。通过NAT,接入企业可以有内部有限的注册IP地址，这既减少了企业的费用，也给企业内部规划IP的自由。

　　方案考虑在C4层划分VLAN，而不建议将VLAN跨过C3核心层。图形化的VLAN管理软件实现即拖即用的方式方便地划分VLAN，减少了VLAN划分的工作量，并且该软件能集成到Spectrum网管软件中。

《中国计算机报》　2001/12/13
