U接口复用设备 ES2010

2006/05/18

1.产品简介

　　ES2010U接口复用设备实现10路U接口线路到E1接口的转换，广泛应用在2B+D调度台通过E1线路远距离接入调度交换机，方便调度系统组网。ES2010U接口复用设备俗称“光纤转换器”。

　　调度系统中，调度台是通过综合业务数字网（ISDN）BRI（2B+D）U 接口的方式接入交换机的，金属对绞线上2B+D数据以2BIQ 编码方式进行传输是一种非常成熟的技术，适用于低速数据业务在3-4 公里左右的距离范围内的传输，成本也较低，但调度台和交换机两者之间的距离也受到了这种接入方式的限制，难以进行调度台大范围覆盖。

　　ES2010线路复用设备可以在不增加交换机前提下，克服交换机与调度台之间的距离限制，充分利用现有的交换机和传输网络及线路的资源，从而大大地节省设备投资成本、优化用户系统网络结构。

2.产品规格、型号

2.1外形规格（长440mmX高220mmX深45mm）



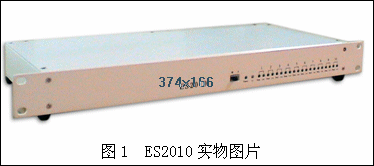

　　见图1，ES2010采用19英寸标准机框，高度为1U，可安装在各种标准的19英寸的机柜中。

2.2产品型号

　　型号命名方式为：ES2010-X-Y （订货使用）
　　其中X表示U口的路数，X必须为2至10的偶数。 Y表示供电电源类型交流220V为“AC”，直流-48V供电为“DC”。

3.产品功能、性能特点 4.典型组网应用


（点击看大图）

5.使用说明

5.1E1接口时隙与U接口对应关系

　　见上表，每个U接口对应三个时隙，传输系统在配置时需以这三个时隙为单元进行设置。如设备一的第一路U口与设备二的第3路U口互通时，传输系统配置如下：

　　注：当点对点的应用时，复用器占用整个E1电路，此时不需考虑E1电路内的时隙配置，只需跳通整个E1接口即可。

5.2前面板LED指示灯说明

  1. POWER灯（电源指示灯）：电源正常，POEWER灯亮绿灯，否则不亮。
  2. E1接口指示灯（指示E1线路的状态）：正常状态亮绿灯；如果E1信号接收正常而发送有问题，则亮黄灯；如果E1信号的接收有问题或接收和发送都有问题，则亮红灯。
  3. Rem灯和Loc灯（U接口指示灯）：共10组，分别对应10路U接口，每组都有一盏Loc灯（指示本地U接口连接状态）和一盏Rem灯（指示对端U接口连接状态），连接正常（连接后15秒内）就亮，否则就灭。
  4. 模式选择开关（拨动开关）：用于选择U口转换器的工作模式（NT和LT）。左边（即M端）为LT模式，右边（即S端）为NT模式。
5.3后面板接口说明。
  1. 电源接口：提供-48V直流电源插座和220V交流电源插座，用户订购时选择其中一种接口。-48VDC接口具有极性保护功能，即使正负极接反也不会烧坏。
  2. E1接口：采用BNC插座，阻抗为75欧姆。其中E1_in插座为E1接收口，E1_out插座为E1发送口。
  3. U接口（L1到L10）：共10个，每个插座对应一路电话，L1对应第一路电话，L2对应第二路电话，依此类推。采用RJ11-6P4C插座，TIP、RING信号从中间两芯引出，无极性，旁边的两芯悬空。
  4. 电源的保险管：采用2A的保险管。

5.4安装连接说明：


注意：上电前请务必检查工作模式是否选择正确！

  1. 把本设备安装于19英寸标准机柜上。

  2. 设置NT/LT模式：与交换机连接时将模式选择开关拨到右边（S端）以选择NT模式；与调度台连接时将模式选择开关拨到左边(M端)以选择LT模式。见下图：


  3. 连接U接口线路

  4. 连接E1接口

  5. 连接电源接口

  6. 配置传输网络，连通E1时隙

  7. 上电，观察指示灯状态：E1指示灯和所连接的U接口的Loc灯和Rem灯都亮绿灯，则表示工作正常。反之，检查连线是否正确。
5.5常见故障处理
  1. 无电源，电源指示灯不亮。
    　　处理方法：检查保险管是否烧断。若保险管烧了，更换即可；否则应返修。

  2. E1指示灯亮红灯。
    　　处理方法：检查E1接口是否接对，传输系统是否跳通。还可用收发自环的方法检验设备的E1接口是否故障：自环后，E1指示灯亮绿灯表明正常，否则应返修。

  3. E1指示灯亮黄灯。
    　　亮黄灯表示对端告警，处理方法：检查连线。

  4. U接口连接后Loc灯不亮。
    处理方法：
    　　（1）检查模式选择开关的位置是否正确。
    　　（2）检查6P4C电话线是否插到正确的插座上和是否插紧。
    　　（3）拔插一下连到U接口插座的6P4C电话线。

  5. U接口连接后Rem灯不亮。

    6. 　　处理方法：在对端的U口转换器按第问题4的处理方法从做一遍。

6.主要技术参数

外型尺寸
标准19英寸机箱，高度1U（440mm-220mm-45mm）
重量
<1.5 kg
工作温度
5% ～ 95%（非凝结）
相对湿度
5%～95%（非凝结）
最大功耗
5W
工作电压
交流220V±20%或直流48V±20%
U接口
符合ITU-T G.961，Q.921，Q.931标准
E1 接口
符合ITU-T G.703、G.823标准
最大复接容量
10路U接口
