斯普瑞特公司产品应用案例
2003/04/01
一、贵阳移动1860，衡阳移动1860，北京联通1860：
在这些案例中，SPAS用作信令转换设备，实现SS7与PRA的双向转换，其中贵阳移动采用的是32E1x32E1转换，由于SPAS单框是56个E1，采用了分布式处理，使E1数平滑扩容。SPAS最多可以级连4个模块。实现大容量的信令转换。其组网参看图1：
主框主要处理：
- 七号MTP层消息处理，以及属于本框的TUP消息处理和30B+D消息处理
- 通过以太网（100Base-T）把TUP消息分发给各个从框，
- 从以太网口接收其他从框的消息，发送给MTP层。
从框主要处理：
- 通过以太网（100Base-T）接收TUP消息，进行呼叫处理，转向30B+D
- 30B+D呼叫处理
- 把发向远端的TUP消息送给以太网口。
在各个从框中实现各自所有的呼叫处理和路由。因此，主MPU和从MPU实现了负荷分担，大大提高了呼叫处理能力。
二．杭州某虚拟电信运营商虚拟电信运营业务平台

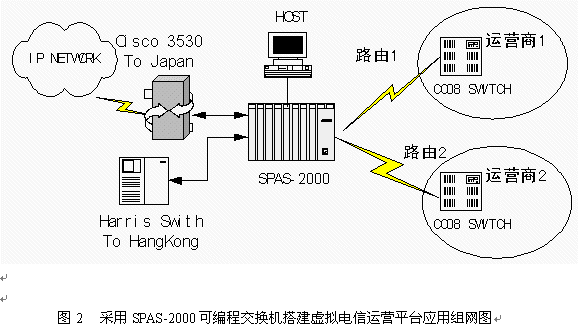

SPAS可编程交换机分别与CISCO 3530网关、HARRIS交换机、华为CC08交换机相连接，各交换机分属和本运营商连接的其他运营商，各运营商的通达路由或成本价格不同。在这里SPAS为汇接交换机，一共是48个E1，接续信令是PRA，呼叫控制器通过可编程接口与SPAS交换机通信，从而控制呼叫的流程、路由、计费以及其他的个性化增值业务。应用组网图见图2
三．香港某电信运营商U LAW 与A LAW的语音转换系统
本应用中SPAS分别与广州、香港的交换机连接，均采用PRA信令，但是香港采用T1，而国内的广州采用E1，T1上的语音信道为U LAW语音编码，E1的语音信道为A
LAW语音编码，SPAS-2000可编程交换机除了需要进行E1/T1 PRA的信令转换，还需要实现U LAW到A LAW的语音转换。应用组网图见图3
四．山东某系统集成商开发的地理位置信息服务平台

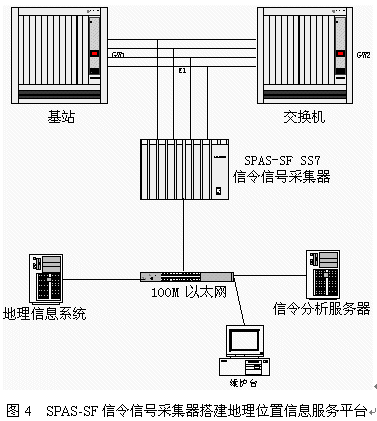

通过对移动网A接口信令的采集分析，可以得到用户终端的地理位置信息。本应用的系统集成商利用SPAS-SF信令信号采集器搭建了业务平台，结合电子地图等系统，可以提供地理位置信息服务，为服务、侦缉等领域提供新的技术手段，开拓新业务和提高管理、办事效率。应用框图见图4：
本应用中SPAS-SF信令信号采集器以高阻方式跨接在信令网上，不影响通信网的正常运行。
斯普瑞特供稿 CTI论坛编辑
