在现代社会，光纤通信大规模应用于电信网中：其应用场合已逐步从市话局间的中继通信和长途通信向更为广阔的领域发展；其廉价优良的带宽特征使之成为电信网的主要传输手段。针对这一方向，我们有计划地设计了spiriteck光采集器光收敛器，以应对未来的发展趋势。
spiriteck光采集器光收敛器结构介绍
spiriteck光采集器光收敛器由以下几个模块构成：
1、光模块
光模块包括：光接口、时钟提取及恢复、数据提取。
光接口完成光的引入/发出及光电/电光转换的功能。时钟提取及恢复部分从所接收的高速数据流中提取155.520M的时钟信号和数据信号。数据提取部分将前一部分所提供的信号恢复成19.44M的时钟及其对应BYTE（字节）宽度的数据流。
2、成帧模块
成帧模块包括：单片机、数据成帧、E1成帧。
单片机完成对数据成帧部分和E1成帧部分的控制协调工作。数据成帧部分将光模块传送的数据流分别提取出2M的时钟信号及其对应的数据流。E1成帧部分再通过对这些信号的分析提取出2M的时钟信号及其对应的数据流和帧同步信号。
3、采集控制模块
采集控制模块包括：交换网、总控采集。
交换网部分负责将成帧模块传输过来的E1进行交换。总控采集部分根据需要采集相应的E1并将所采集的数据由100M以太网口输出，同时完成对整个系统的控制协调工作。系统设计最多可同时采集8个E1。

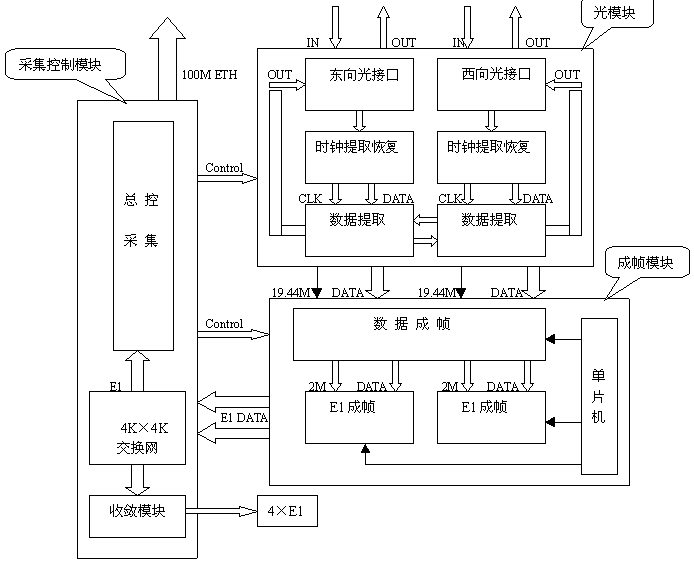

4、spiriteck光采集器光收敛器结构如图所示：
5、设备特点：
系统设计遵循IUT-T的有关建议和标准；系统提供两个STM-1光接口（东向光接口、西向光接口）；速率为155.520Mbit/s；可同时采集8个E1上的所有时隙的数据；设备的外形尺寸仅为1U。
spiriteck光采集器光收敛器应用
1.光采集器应用方案
针对同时采集一条光纤上的所有E1的需求可以采用8台设备级联使用的解决方案。
光纤由一台设备接入，同时采集其中的8个E1并将剩余的E1转至另一方向光接口发出，直接接入下一台设备完成同样的功能后逐级采集，最终只需8台设备的级联工作方式就可满足一条光纤的所有E1的采集需求。
级联工作方式示意图：
2.光收敛器应用方案
图中，光收敛器将A到B和B到A的光分一小部分到光收敛器中。收敛器将两条光口的155.5M数据流中有用的时隙Timeslot交换到4条E1中来，交给采集器或发送到DDN网至远端采集器。
