海恒科技，中国电信，香港电信盈科，台湾中华电信联合推出——
企业“全球零话费”通讯方案详细介绍

2003/05/06

一、前言

　　事业的扩大不一定意味着成本的扩张。海恒科技与中国电信、香港电讯盈科、台湾中华电信等公司（或其下属公司）合作，全新推出企业"全球零话费"通信方案，可以让企业分布在全球各地的子（分）公司（尤其是两岸三地的企业、工厂）之间"免费"通话，让各地的分公司如同在一个办公室里一样，全部变为内线免费电话，沟通更加便捷，充分工作效率大幅提高，但费用却几乎为零。

二、什么是VOIP？

　　VOIP即是Voice Over IP，是把话音或传真转换成数据，然后与数据一起共享同一个IP网络（Internet互联网）。深圳海恒科技有限公司提供的企业网通讯系统，是一种直接接普通电话，通过Internet网络拨打国际长途电话的设备，通话质量接近IDD长途电话，广泛适用于国内外中小型外向型企业。使用海恒企业网络通讯系统，企业内部通讯（包括电话和传真）所有费用都将全部为零。

　　支持接入方式：普通ADSL、ISDN、DDN、长城宽带、有线宽频、广电网等任何一种。
技术特点：支持静态、动态IP、虚拟IP、以及PPPOE、DNS、NAT等多种工作环境。

三、为什么要建立公司、企业VOIP通讯网络？

　　通过Internet来进行电话或传真通讯，为您年复一年地节省了大量的通讯费！

　　如果在两个地点之间有频繁的长途电话通讯，您一定会深深地体会到长途通讯所带给您的沉重负担。如果有多个办事处、国外的合作伙伴，或欲大幅度降低任何两地之间的长途费用，都值得您花些时间对我司的VOIP系统应用解决方案做进一步的了解。

　　随着ADSL、LAN、DDN等宽带网络的渐渐普及和网络速度、带宽的大幅提高。如果企业还只是利用ADSL等宽带网络收发电子邮件、浏览网页、查找资料等常用的简单运用，会造成很多带宽资源的浪费。

　　海恒VOIP的出现，就是充分利用企业现有的ADSL等宽带资源，把企业的通讯和传真业务转移到企业现有的ADSL等宽带网络上进行通讯和传真。因为企业的ADSL等宽带网络大都是采用包月的方式，当企业两地总、分公司之间，都安装上VOIP设备以后，企业原来两地之间总、分公司的通讯和传真业务都会通过企业的ADSL等宽带网络进行通讯，从而年复一年的节省下了大量的企业异地总、分公司之间的市内、国际、国内通讯费用。

四、 haion 系列VOIP宽带语音网关的特点

即时直接省钱 ------- 通过把企业电话、传真业务转移到企业现有的ADSL等宽带网络上进行传输，为您即时节省全部通讯费用；同时，无话费沟通将是您与您的客户、上下级同仁沟通较以往更加充分细致，减少阻隔和资源浪费，也大大加强了与上司、客户和家人的感情沟通。

话音质量接近IDD -------海恒与中国电信、中国移动、电讯盈科(香港)、中华电信（台湾）等专业电信服务商（或其下属公司）合作绝对保证你的话音质量，同时海恒系统配备全球最新的QOS语音协议，使得网络话音质量十分优良稳定，让您与公司客户、本公司同仁、您的上司及您的家人放心无阻隔地进行沟通。

全公司都可使用 ------- 海恒VOIP系统可以接入到公司内部的程控交换机（PBX）中，这样可以开通给全公司的员工使用，只要拿起桌上现有的电话，就可以拨打免费的长途电话或传真了；

拨打使用方便 ------ 总、分公司之间的内部号码可由自己随意设置，大家所面对的只是普通电话而不是电脑，无需重新学习，即可立即使用，几乎不改变使用习惯；

安装、维护简单 ------正真的高科技带给您的只是快捷和便利，海恒系统使用简单，几乎即插即用，按照详尽的中英文使用手册，您就能轻松使用通信系统。同时海恒配备专业的工程师，为您提供详尽的安装调试服务、维护和培训，公司为您提供免费达一年专业的售后服务。

远远不只是点对点通讯免费 ------ 海恒VOIP系统除了能够实现点对点完全免费通话以外，还可以拨打对方所在地的电话，而所需费用只是对方付市话费用即可。整个过程都是自动实现的。就好像把对方所在地的电话线路，拉到您自己的办公桌上一样。

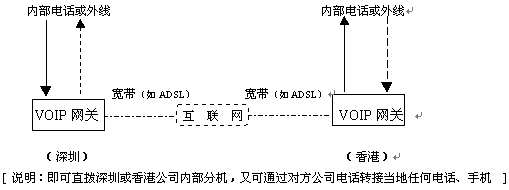

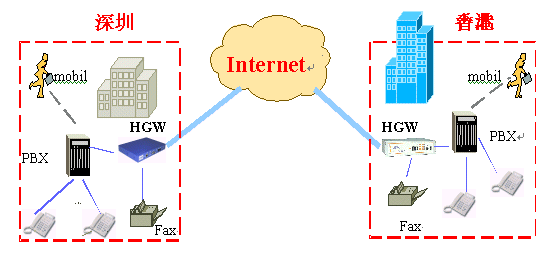

五、企业VOIP宽带语音网关运行示意图

六、 VOIP语音网关拨号方法简介

　　以深圳网关号码设置为 123 ；香港号码设置为 456 为例：

1、深圳公司－－－＞香港公司：456（分机号）

2、香港公司－－－＞深圳公司：123（分机号）

3、香港公司－－－＞深圳市话或手机：123＋9（外线接入）＋要拨打的号码（不要区号）（此部分要经过授权才能使用）

七、通话、传真费用：

1、深圳公司－－－＞香港公司：永久话费为零

2、香港公司－－－＞深圳公司：永久话费为零

3、深圳公司－－－＞香港市话或手机：永久话费为零（香港固定电话费用包月）

4、香港公司－－－＞深圳市话或手机：只需支付深圳本地市话费用

八、应用实例

　　深圳龙华某台资加工厂，原来深圳拨打台湾每月拔打台北总公司的话费平均为2000元人民币，平均每月台湾总部拨打深圳工厂的电话费折合为3000元人民币。公司共投资11,600元采用海恒企业网络通讯系统，分别安装了一台HGW902，分别装置于深圳龙华工厂及台北总公司，运行后，深圳与台北之间话费降为零，结果其11,600/5000＝2.3个月个月即收回全部投资，等于2.3个月之后两地通话无任何成本。同时经过台北总公司的一条电话线，经授权能几乎免费拔打台湾其它电话。实际上，他们在仅仅53天时间就收回了全部投资，而且由于沟通比较原来更加充分，减少了工作和生活的障碍，很好的联络了上司、员工以及家人的感情，使集团整体运作效率大大提高。

　　推荐Internet接入方式：ADSL、DDN、ISDN等等。

九、案例：简单拨号设置

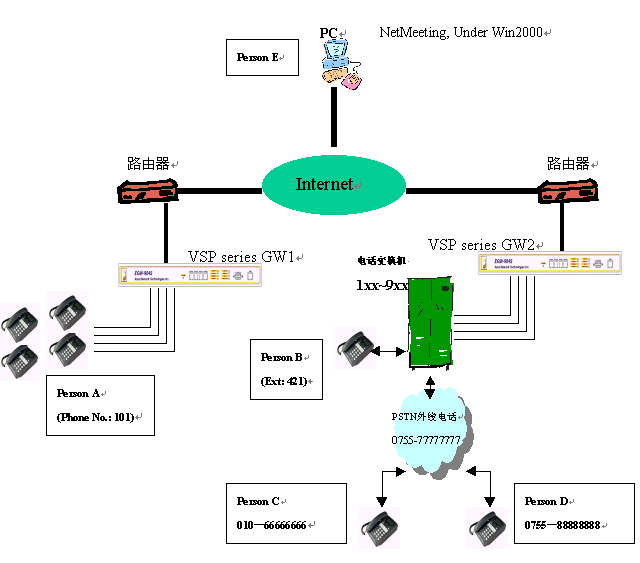

拓补图示：

案例描述:

1、两台语音网关，分别为 GW1 和GW2，与另外一台电脑同时连接在internet上。
2、GW1型号为EGW-904S，有 4个 FXS（phone）端口。每个端口各接一部电话机，四部电话的号码分别为 101， 102， 103 和104。
3、 GW2型号为EGW-904，有 4 个FXO（line）端口。将电话交换机的内线 111 －114连接到 GW2的 4个FXO 端口。电话交换机的内线号码假设为 1xx 至 9xx，若拨打外线先拨"0"。
4、电脑的运行环境为WINDOW 2000 ，NetMeeting软件已安装。
5、所有与Internet连接的电话可以相互通话，并可以进行网络会议。

案例配置：

1、设备的基本参数如下：

GW	IP 地址	默认路由地址	子网掩码
GW1	218.25.33.187	218.25.33.185	255.255.255.248
GW2	61.220.128.4	61.220.128.1	255.255.255.248
PC	211.10.11.30

2、 GW1的 FXS 端口号码分别为 101， 102，103 和 104。

3、假设GW2和电话交换机的号码如下：

GW	FXO 端口连接 PBX内线	PBX内线号码
GW2	111,112,113，114	1xx,2xx,3xx,4xx,5xx,6xx,7xx,8xx,9xx

设置步骤:

(A) GW IP 地址设置：
1、用RS-232线将GW的console端口与电脑上的COM1端口相连，点击"开始"，打开"程序"项中的"附件"，点击"通讯"中的"超级终端"。输入任意名称，选择图标后确定，设置端口为COM1，将端口参数设置如下 "38400, 8, n, 1, n" ，然后确定并回车。
2、系统将提示输入Password ，请输入gateway并回车。
3、选择 1. Set the network parameters
4、选择 1. Change MY IP address
例GW1, 输入其IP地址 218.25.33.187 (初始设置为 10.10.10.51 )
5、选择 2. Change the Default Router IP address
例GW1, 输入其默认路由器IP地址 218.25.33.185 (初始设置为10.10.10.254 )
6、选择 3. Change the Network Mask
例GW1, 输入其子网掩码255.255.255.248 (初始设置为255.255.255.0 )
7、按"ESC"键返回主菜单，选择 b. Save Current Configurations to Rom.其显示 Sure to Write Current Configurations to Flash Rom? (Y/N).输入 <Y> 并回车。
8、选择 d. Restart the System.其显示 Sure to Restart the System ? (Y/N). 输入 <Y> 并回车, 设备即重新启动。
9、重新启动GW后, 选择 1. Set the network parameters 回车，然后选择 6. Ping. 输入一个有效的IP地址，例202.96.134.133，若显示reply from 202.96.134.133……，表明IP地址设置成功。

(B) 拨号设置：

GW1：

序号	Leading_Number	Total_Length		Strip_Length	Prefix_Number	Destination
1	0755	4-15		0	None	61.220.128.4
<远端拨号设置>当GW1接收到号码 0755xxxxxx (最长15 位)，即将该号码传送到61.220.128.4 (GW2 IP)。
2	30	2-2		0	None	211.10.11.30
<远端拨号设置>当GW1接收到号码30, 其将进行远端的网络会议，连接 211.10.11.30 (PC IP)。
3	101	3-3		0	None	1,2,3,4
<本端拨号设置> 当GW1接收到号码101，其将确认为本端号码，GW1将接通本端4个端口并使其连接的电话机振铃。 "1,2,3,4"分别为端口号， GW1将在1－4间寻找一个接入端口，首先接入端口1 ，若端口1占线则依次接入端口2、3 、4。
4	102		3-3	0	None	2,3,4,1
5	103		3-3	0	None	3,4,1,2
6	104		3-3	0	None	4,1,2,3

GW2:

序号	Leading_Number	Total_Length	Strip_Length	Prefix_Number	Destination
1	10	2-3	0	None	218.25.33.187
<远端拨号设置>当GW2接收到号码10x (最长3 位)，即将该号码传送到218.25.33.187(GW1 IP)。
2	30	2-15	0	None	211.10.11.30
<远端拨号设置>当GW2接收到号码30, 其将进行远端的网络会议，连接 211.10.11.30 (PC IP)。
3	0755xxx	7-7	4	None	1,2,3,4
<本端拨号设置>当GW2接收到号码0755xxx (7位)，其将确认为本端号码，GW2将接通本端4个端口，同时省略前4位，将后3位传送给电话交换机。例0755222 则交换机内线话机222振铃。
4	0755	4-15	4	0,,	1,2,3,4
<本端拨号设置>当GW2接收到号码0755xxxxxx (最多15位)，其将确认为本端号码，接通本端4个端口，同时省略前4位，并添加“0”通过电话交换机转到外线端口。

拨号操作：

例1：某A (GW1、使用号码101) 拨打某B (GW2 、使用分机421)。
A提起话机拨0755421#
1、根据GW1拨号设置1，GW1 将"0755421"送到 61.220.128.4 (GW2 IP)。
2、当GW2接收到号码"0755421", GW2将确认为本端号码并接通本端4个端口，根据GW2拨号设置3，省略前4位，将421送到电话交换机，使421振铃。

例2: 某 A (GW1、使用号码101) 拨打某 C (GW2、010-66666666)
A提起话机拨 075501066666666#
1、根据GW1拨号设置1，GW1将 "075501066666666" 送到 61.220.128.4(GW2 IP)。
2、当GW2接收到号码 "075501066666666", GW2将确认为本端号码并接通本端4个端口，根据GW2拨号设置4，省略前4位，在 01066666666前添加0送到交换机外线，PSTN将接通01066666666并使该话机振铃。

例3：某 A (GW1、使用号码101) 拨打某 C (GW2、010-66666666)
A提起话机拨 0755#
1、根据GW1拨号设置1，GW1将 "0755"送到 61.220.128.4 (GW2 IP)。
2、当GW2接收到号码 "0755", GW2将确认为本端号码并接通本端4个端口，根据GW2拨号设置4，省略前4位，连接到交换机端口。
3、拨"0",通过交换机连接外线。
4、听到拨号音后，拨"010-66666666"即可。

例4: 某D (GW2，0755-88888888) 拨打某A(GW1、使用号码101)
D提起话机拨77777777,然后拨分机111-114，听到拨号音后拨101＃
1、 GW2将"101"送到GW1 IP: 218.25.33.187。
2、当GW1接收到"101",其将连接101话机，若该线路正忙将转接2-4端口分机。

例 5: 某A(GW1、使用号码101)拨打使用NetMeeting的某E
A提起话机拨"30"
某E的电脑屏幕上将提示通讯请求，此时需等待他的回复。
例6: 某E (NetMeeting) 拨打某 A (GW1、使用号码101)
1、在NetMeeting窗口的工具菜单选择对话对象。
2、在选项对话框选择"General"。选择 Advanced Calling
3、选择"Use a gateway to call telephones and video conferencing systems." 并输入 218.25.33.187 (GW1 IP)。
4、点击 OK 直到退回主菜单，在主菜单输入 101 并点击

海恒科技供稿 CTI论坛编辑
