CG 6100C系列
高密度数字中继接口
2003/05/29

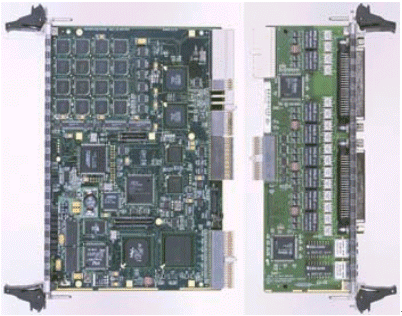

NMS之Convergence GenerationTM (CG) 6100C系列在一个CompactPCI(cPCI) 板卡套件 (包括主板和后传输板) 之上，利用数字信号处理 (DSP) 资源完成信令和回声消除功能，提供了高密度的数字中继接口。CG 6100C提供的后面板可接入8或16个E1 或T1。在某些配置中可包括附加DSP资源子板，以提供更多的IVR和传真资源。CG 6100C完全兼容CT-Bus，支持在任意的CT-Bus 时隙与中继语音信道之间的数据或信令交换。中继的高密度节省了系统宝贵的cPCI插槽，持别是对于大规模的、高可用性的服务提供商和电信级系统应用更是如此。例如媒体服务器、交换机、无线基础结构和高级业务平台。
NMS为开发商提供了广泛的PCI和cPCI的选择-所有的选择都由一个统一的开发环境即Natural AccessTM来支持，它为所有的Alliance Generation和Convergence Generation数字及仿真板卡提供一个通用的API集合。
特点
·提供的T1/E1接口可进行单信道操作，数量可达480个DSO流
·包括后传输板卡，支持一或二个标准RJ-48T接口连接器
·设计与Alliance Generation和Convergence Generation系列的DSP资源板卡配合使用，以提供高性能价格比的IVR、传真和VoIP解决方案
·完全支持CTBus之4096时隙的定义，可创建高容量的系统
·使用MVIP-95交换模式
·功能丰富的Natural AccessTM软件开发环境支持Windows@ 、Intel@和SPARC
·板上的呼叫控制处理不占用主机处理器资源，从而可以使系统达到很大的规模
·板上的呼叫控制处理特性使其不需要额外的资源板就可完成随路信令呼叫控制
·支持A率PCM编码 (使用T1/E1固件时支持Mu率)
·提供双路10/100 Base-T以太网接口
·T1/E1 (120 ohm) 中继软件配置
·支持ISDN PRI、CAS、MFC-R2和wink等信令协议
·同时支持高达480线的回声消除 (20ms tails)
·StrongARM处理器用来执行 LAPB、LAPD、Q.921和Q.931-ISDN和QSIG呼叫控制
·Heartbeat功能允许主机跟踪板卡的运行
·全面支持PICMG热插拔标准
配置
CG 6100C的配置选择如下所列，包括八个中继配置或十六个中继配置：
·CG 6100C/4-8E，用于交换并提供30路的IVR资源
·CG 6100C/10-8E，用于CAS或ISDN
·CG6100C/20-8E，用于CAS或ISDN，同时提供64路的IVR资源
·CG 6100C/4-16E，仅用于交换
·CG6100C/10-16E，用于交换及60路的IVR资源
·CG 6100C/20-16E，用于CAS或ISDN
·CG 6100C/20D16-16E，用于CAS或ISDN，同时提供120路的IVR资源
CG6100C硬件根据软件配置支持E1中继或者是T1中继 。
深圳市方正科技公司供稿 CTI论坛编辑
