VDSL宽带接入 "DN-24V远程以太网交换机"

2002/08/22

1. 产品概述
　　VDSL（Very High-speed Digital Subscriber Line）是一种在普通电话铜线上最高能以52Mb/s速率传输数据的技术，它用于接入的速度大大高于ADSL（Asymmetric Digital Subscriber Line）, 是为用户在"最后一公里" 充分利用现有的铜线资源、使用以太网技术标准提供长距离传输的一种宽带接入方式（即V-Thernet：Ethernet Over VDSL技术）。它是DSL技术的最新发展，也是以太网技术的拓展，能够进行以太网数据分组封装，并在电话线上进行稳定的高频传输，将以太网的传输距离从传统的100米提高到1524米，实现长距离以太网功能。

　　"DN-24V远程以太网交换机"是北京华泰贝通科技贸易有限责任公司提供的VDSL产品，开发中遵循美国ANSI T1.4和欧州ETSI TM6标准化小组已经确定的技术规范（即V-Thernet：Ethernet Over VDSL技术）。目前采用比较成熟的Broadcom公司单载波QAM调制方案的芯片、内部集成话音分离器、VDSL Modem技术和以太网交换技术，能在1500米的距离内提供上、下行10Mbps的对称带宽传输。该产品具备了ADSL技术和综合布线两种方式的优点，在链路层上采用以太网协议，采用频分复用（FDM）和无源分离技术，实现用户端和局端的VDSL推荐的QAM调制与解调技术解决方案，可同时提供宽带业务和窄带业务且互不影响，是一种简单的"即插即用"连接，基本不需维护。

　　以太网是一种基于标准的、被高度认可的网络拓扑结构，在过去的20多年中是最被普遍使用的一种接入层的网络方案，现采用V-Thernet技术并充分利用现有铜缆电话线资源，托展了其传输距离。VDSL技术与产品使以太网能从现在主要的企业LAN接入技术发展成为通用的接入技术，不需线路改造，降低了接入网建设投资费用，让用户可以通过已有的电话线路获得高带宽服务，市场潜力巨大，可为宽带网络服务供应商创造重要的商机。

2. 体系结构

　　"DN-24V远程以太网交换机"数据传输设计是基于Broadcom的QAM芯片组和上、下行对称速率方式，数据上下行复用方式为频分复用（FDM）；内部嵌入以太网L2层（LAN）交换机功能，完成用户线流量的汇聚和隔离及用户标识。

　　系统采用模块化设计思想，通过模块间接口合理划分为：

VDSL接口处理板（2块）：负责提供网络侧2个100M以太网接口（光口或电口均可）和24个用户线口（含：QAM调制与解调、话音分离器等）的传输与处理功能，包括与网管系统的接口。
以太网交换机板：负责提供用户线标识与识别、用户线之间以及与网络侧接口之间的基于以太网协议标准的交换功能。
系统控制板：控制整个系统协调工作；完成设备的管理、用户连接的管理、用户认证等工作，提供一个RS232串口作为系统板的配置接口。
电源板：提供整个设备的电源供电，输入为220V交流，输出为±5V、±12V、±3.3V 。
各模块功能明确，可独立工作，模块间采用内部接口线缆直连，并统一安装在一个19英寸2U的机箱内。系统设计原理框图如下：

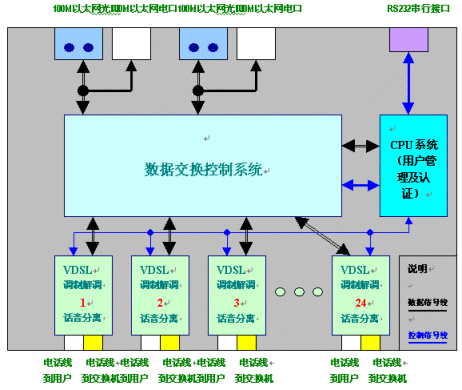

DN-24V远程以太网交换机系统框图

设备级网络管理软件：提供通过WEB方式或SNMP方式和通过带内管理方式实现对设备的远程集中管理，尽可能满足电信级网络管理与维护的需求，实现业务的QoS保证。包括：对设备运行的状态监控、对用户的接入认证、对用户的带宽管理等等，用户通过VLAN+WEB方式登记上网，可方便的扩展计费功能。也可以与BRAS或其它认证设备配合，采用PPPoE或WEB的认证体系，建设完善的VDSL接入业务服务网络。

3. 产品功能与性能

提供10M/100M IP接口，利用现有的铜线资源（0.4mm电话线），能在1500米的距离内实现上行、下行对称的10Mbps以太网接入。宽带数据业务和窄带话音业务且互不影响。
实现局端对用户的汇聚和管理：每台设备支持24个用户线数据流汇聚到1或2个
100/10M Ethernet出口（含：100M电口和100M光口）。
上行、下行传输速率能按6个等级（0K、128K、512K、2M、8M、10M）进行设置。按端口线速交换处理。
能设置基于端口的VLAN，最大支持VLAN数为32个。
通过Web方式为用户提供基于SNMP协议标准设备网管软件，具备友好的图形菜单式用户管理与设备运行监视界面，操作方便、简单，用户只需很少的培训就能熟练运用配置管理设备。
网管功能能提供用户接入认证功能（基于PPPoE或WEB方式）。能设置用户之间的隔离和用户端口的开/断。
网管功能能提供基于用户端口（上行、下行）的数据流量分配与统计。
网管系统通过Telnet或Serial 控制台也可以配置管理设备。
设备可靠性和工作环境温度符合电信设备要求。

4. 产品配置与运行环境

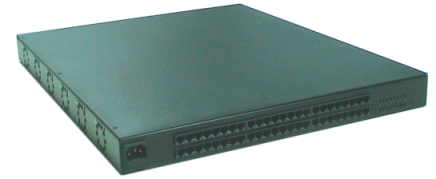

　　DN-24V远程以太网交换机各种功能模块板卡统一组装在一个标准19英寸2U机箱内。一台设备能够支持最多24个VDSL用户线接口、2个IP接入的Ethernet 100M网络出口（分别提供2个100M电口和2个100M光口，供选择使用）。（设备照片如下）

　　在组网覆盖用户数量多的情况下，也可通过标准19英寸机柜进行单台设备机箱的堆积，每个机柜可安装十几个设备机箱。

　　设备网管软件系统是嵌入在设备的系统控制板中，可由任何一台外部PC机通过10M/100M以太网接口与设备机箱连接，并以WEB方式登录上网，经网管系统软件显示操作界面对设备进行监视和操作。

　　设备安放与运行环境为普通机房，无其它特殊要求。在应用中，由于VDSL的传输距离为1500米内，最好在一个小区接入点集中放置设备，环境较好，出现问题可立即排除。因此，VDSL网络管理成本要远低于以太网接入的网络管理成本。
