公安VOIP网络方案
2005/03/29
公安信息网络是"金盾工程"重要组成部分，实现公安业务在公安系统内部高速传输和信息共享；逐步面向建设数据、语音、视频融合的多业务网络；整合内部通信平台，以提高内部通信的安全性、可靠性。
语音网络遵循四级树行网络拓扑结构，一、二级网络主要采用电路交换技术，利用基于TDM技术的程控交换机组成电话网，少数地方采用ATM或FR链路对话音网络进行连接；随着IP语音技术的快速发展，以及三、四级网络的广泛覆盖，我们可以利用IP技术建设三、四级话音网络并采用始发IP/端接TDM呼叫的网络拓扑结构上连二级语音网络，实现公安系统VoIP 、IP FAX、IP Conference Call的全网贯通。

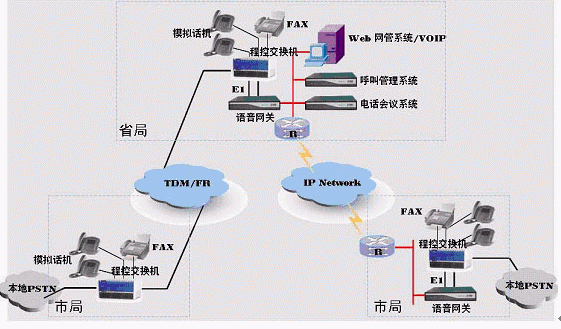

二级语音网络拓扑结构
采用VoIP网络做为原有电路交换语音网的扩充，扩大省市间中继数量，同时在VoIP网络上部署电话会议系统，使两个网络可以通过一个会议系统组织召开电话会议。
VOIP网络配置：
- 呼叫控制：配置呼叫管理器（CM），负责全网电话呼叫控制。
- 增值业务：配置电话会议系统（FHR6160R）,使每部电话都可以通过IP网络组织电话会议；
- 网络管理：配置网络管理系统（NMS）,负责管理整个VOIP网络，包括：网络监测、网络配置、业务生成等功能。
- 连接程控交换机：可以采用E1网关（DT60）与电路交换语音网的程控机相连，信令可以采用中国1号或ISDN PRI。

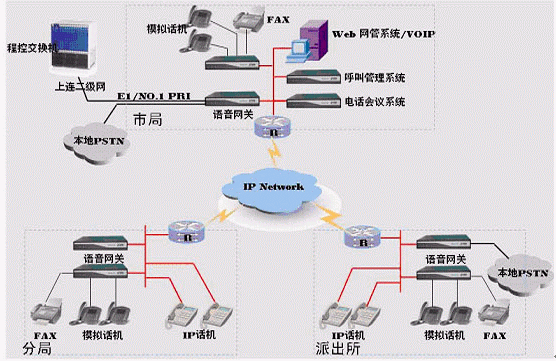

三、四级语音网络拓扑结构
VOIP网络配置：
- 呼叫控制：配置呼叫管理器（CM），负责全网IP电话呼叫控制；与二级网络CM集群。
- 增值业务：配置电话会议系统（FHR6160R），三、四级网络中的每部电话都可以召开电话会议；二级网中的电话也可以加入会议组。
- 网络管理：配置网络管理系统（NMS）,负责管理整个VOIP网络，包括：网络监测、网络配置、业务生成等功能。
- 网络连接：
- 连接程控交换机：可以采用E1网关（DT60）连接二级网程控交换机。
- 连接模拟话机：根据每个分局及派出所对电话的实际需求，选择各类模拟用户网关（AS20、AG4、AG8、AG16）连接模拟电话；IP侧通过10/100M以太网口上连IP网络。
- 连接PSTN：可以采用模拟中继网关（AT）连接PSTN。
- IP电话连接：对于只有一两部电话需求的派出所可以采用IP话机方式连接到VoIP网络。
随着经济的快速发展，许多政府职能部门在不断加强工作的规范化、科学化管理进程。为了满足业务及快速发展的需要，各部门已经建设成自己的信息化网络，其中包括局域网、广域网、业务系统、对外网站等，通过科技手段整合了业务流程，提高了对外服务能力。一个高速、高可靠性网络建设成功，为部署IP语音等多媒体会话业务打下了坚实的基础。
政府内部通信点多，行政区域跨度大、业务沟通频繁，随之带来的是高额的通信成本。利用iBX2000通信系统整合网络资源，把话音业务纳入IP网络中，通过广域IP网络做为话音承载网络，将话音业务延伸到IP网所能到达的每一个角落，实现全网话音、基本业务的全网贯通，降低通信成本，提高生产效率。

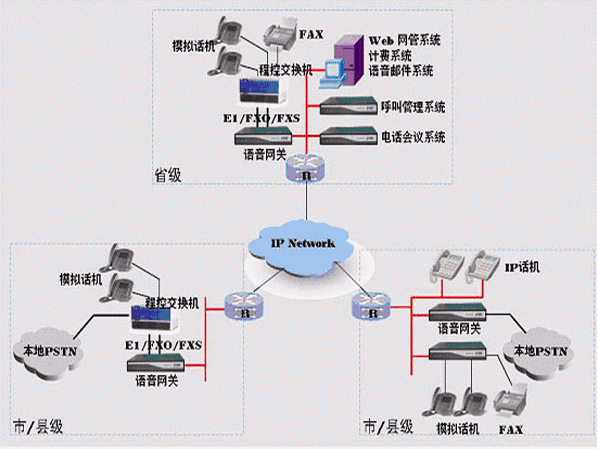

根据政府职能部门上下级关系，网络结构采用以省为中心节点，各市、县树型上连的二级或三级星型网络结构，VOIP网络遵循数据网络拓扑结构，选择省中心为VOIP网络的控制中心、管理中心、业务提供中心。
VOIP网络配置：
- 呼叫控制：配置呼叫管理器（CM），负责全网IP电话呼叫控制，可根据网络规模大小配置CM集群方案及备份方案。
- 增值业务：
- 配置语音邮件系统（VMS）,使每部电话具备语音邮箱功能；
- 配置电话会议系统（FHR6160R）,使每部电话都可以通过IP网络组织电话会议；
- 计费管理：配置计费系统(CBS)，对VOIP网络内部呼叫、外部呼叫进行计费及费用清算。
- 网络管理：配置网络管理系统（NMS）,负责管理整个VOIP网络，包括：网络监测、网络配置、业务生成等功能。
- 网络连接：
- 连接IP网络：各组件通过10/100M以太网口上连IP网络。
- 连接程控交换机：可以采用E1（NO.1、ISDN PRI）、FXO口网关连接已购买的程控交换机。
- 连接模拟话机：根据每个节点对电话的实际需求，选择各类模拟用户网关（AS20、AG4、AG8、AG16）连接模拟电话；IP侧通过10/100M以太网口上连IP网络。
- Soft Phone连接：在网络中的PC装入SPT软件，可以使PC当作一部电话使用
。
佳讯飞鸿公司供稿 CTI论坛编辑
