视频监控与视频会议在城市安全保障应用中的有机融合
--城市安保联动视频通信解决方案

2005/07/21

1.现状

  目前,金融、邮政枢纽、能源部门、大中型商场、学校、国防工业、煤炭工业、重点建设工程等重点单位基本建立了独立的的安保系统,此系统主要用于日常保卫工作,实现本地监控功能,系统没有实现向内保局的延伸。当遇到较大事件时,公安及相关部门依旧只能靠语音信息判断现场情况,这给相关领导作出快而准确的决策带来诸多不便。还有在一些单位安保工作只是应付工作,检查时安保人员各负其责,各种安防设备齐全,内保民警一走,安保人员就兼职做了其他工作。

  如何将各单位安保系统的独立资源进行整合,并延伸到内保局,这是内保局进行信息化改造的重点,同时这也将大大提高内保局对城市安保的反映速度与处理效率。

  针对这些应用特点,为加强对各单位保卫工作,内保局基于建设视频通信系统,提出以下要求:

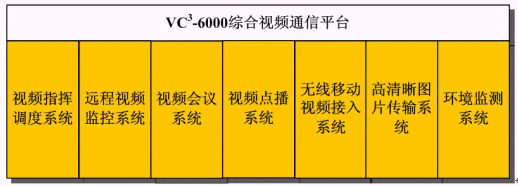

  针对以上情况,北京华纬讯电信技术有限公司基于最新推出的VC3-6000综合视频通信平台提出了针对性的"城市安保联动视频通信平台"解决方案。该平台整合多种资源,实现了视频指挥调度、远程视频监控、视频会议、视频点播、无线移动视频接入、高清晰图片传输和环境监测等功能。平台组成如下图:


2.系统实现

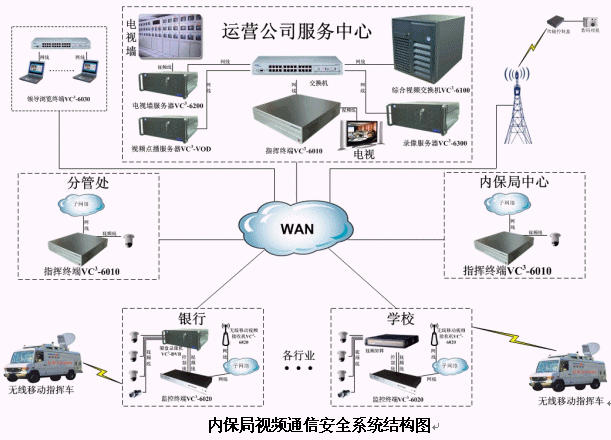

  系统通过各种网络传输手段实现了视频监控、视频指挥调度、视频会议、无线图像监控、环境信息监控等功能;系统对原有的独立监控系统进行整合,对原有模拟系统进行数字化升级,对没有监控系统的单位进行新建,对没有网络条件的单位采用最新的无线、移动接入;提供了一套可用,可操作的安保视频通信平台。系统的基本结构图如下


3. 内保局视频通信安全系统实现功能

  视频指挥调度功能:指挥调度的模式有点对点指挥、多点指挥、多组指挥、越级指挥等功能,使用户上下级各部门,各领导与下属之间可以方便的进行信息沟通与命令传达。内保局中心可以对分管处和运营公司服务中心进行指挥调度。

  远程视频监控功能:监控模式有点对点监控、点对多点监控、多点对一点监控、多点对多点监控。领导、内保局中心、分管处和运营公司服务中心可以分别对不同单位或同一单位的单个或多个现场图像进行监控。

  视频会议功能:可根据用户的需求,召开标准视频会议,进行双向音视频交流。内保局中心可以与分管处和运营公司服务中心召开视频会议。

  视频点播功能:实现用户对录像远程查询与在线浏览功能。领导、内保局中心、分管处和运营公司服务中心可以对录像远程查询与在线浏览。

  视音频无线传输功能:通过无线移动视频接入系统将视音频信号传回中心。无线移动指挥车通过无线移动视频接入系统将监控终端采集视音频信号传回内保局中心、分管处和运营公司服务中心。

  高清晰图片传输功能:可以将现场高清晰图片传回运营公司服务中心。现场人员可以使用相机拍摄现场图片并通过无线图片通信系统传回内运营公司服务中心,领导、内保局中心、分管处和运营公司服务中心即可对此图片进行浏览。

  录像功能:对于监控点比较集中的单位可以采用硬盘录像机(VC3-DVR)在本地进行录像,其它监控点则可以用录像服务器(VC3-6300)进行录像。

  控制功能:领导、内保局中心、分管处和运营公司服务中心可以对监控点镜头进行遥控,可以对硬盘录像机(VC3-DVR)进行控制(如:单画面、多画面显示,选择需输出图像通道等),可以对视频矩阵视频切换进行控制。

  级别权限设置功能:系统独具多级别指挥权设置和多级别监控权设置等功能,为不同用户提供了多种模式的指挥和控制方式。

  其它功能:多画面显示、短信与字幕功能、带宽设置功能。

4 .内保局视频通信安全系统优势

基于SIP的协议框架

  本系统遵从SIP和H.248标准协议框架,并兼容H.323技术,运行在基于IP协议的网络环境。利用IP网络传输视频、音频和控制信号。各终端设备提供以太网接口,可实现系统与计算机网络的融合。有效的解决以下问题:

  SIP的发散式结构有效解决了系统大规模接入能力,以及大规模的运行稳定性问题。目前系统从多方面综合考虑,单台综合视频交换机并发能力512个终端,支持级联。同时通过长时间大规模接入,系统运行稳定可靠。

  系统开放,SIP是一个开放型的协议组,系统实现灵活,有利于系统在其他的通信网络,不断升级,以及与其他通信系统的协议交互。

  系统功能实现灵活,丰富。如实用的即时短消息等功能。

  SIP协议从视频编解码上是灵活的,支持不同的编码算法,VC3-6000系统根据实际网络监控和视频指挥的应用特点,选择了监控中通用的ISO提出的MPEG系列编码,提供从窄带(64Kbps)到宽带(15Mbps 广播级高清晰)的图像传输效果,相比传统的H.323协议H.26X系列编码更加灵活,效果更高。

系统整合

  系统整合包括功能的整合、资源的整合、设备控制整合、网络的整合。提供整体的平台解决方案、全新的应用模式、人性化的操作界面。

  功能的整合:集视频指挥调度、远程视频监控、视频会议、视频点播、高清晰图片传输和环境监测等功能于一体。

  资源整合:集指挥终端、监控终端、浏览终端、录像服务器、电视墙服务器、视频点播服务器、视音频编解码器、控制终端、硬盘录像机和视音频矩阵等设备于一体。

  设备控制整合:可以对指挥终端、监控终端、浏览终端、录像服务器、电视墙服务器、视频点播服务器、视音频编解码器、控制终端、硬盘录像机、视音频矩阵和摄像机等设备进行控制。
网络整合:系统可以运行在LAN、WAN、INTERNET,SDH、ATM、无线移动通信网和卫星等网络。

总结

  视频监控技术经过了全模拟式视频、模拟矩阵加数字硬盘录像机组成的混合视频、以高档次DVR为核心的中央控制视频、以编解码器为代表的数字视频、网络摄像机和网络视频服务器为主的网络视频、通过IP网络实现虚拟矩阵切换的系统,但都相对独立,缺乏交互性。实际的应用中我们不仅需要了解现场的状况,更需要针对现场的状况进行事件的处理,同时整个处理过程也要求我们将所有的资源统一协调调度。我们认为市场需要整合的、交互的全新一代视频监控系统。

华纬讯公司供稿 CTI论坛编辑
