某省电力公司视频调度系统
北京华纬讯视频调度系统电力行业解决方案
2005/08/03
1引言
视频指挥调度通信系统是应用在部队、公安、铁路、电力、交通等特殊领域的通信系统，然而传统的指挥调度系统只听声音、不见其人，指挥者只能通过前方反馈的语音信息进行判断分析后，进行决策、下达命令。由于语音信息是一种描述性的信息，它不像视频信息那样直观、具体，缺乏一定的准确性，这给指挥者实施及时、有效的正确指挥带来了一定的影响。随着现代通信技术和多媒体技术的高速发展，北京市华纬讯电信技术有限公司研制出了运行在中低带宽条件下的具有音、视频双向交互功能的VC3-6000视频指挥调度系统，这与传统的语音指挥调度系统相比发生了质的变化，填补了我国视频调度系统的市场空白,结束了指挥调度时只听声音、不见其人的历史。
VC3-6000视频指挥调度系统，采用先进的MPEG4/MPE2视频编解码技术， 并结合网络技术和多媒体技术，使其运行在现代通信网络（LAN/WLAN/SDH/ATM）平台上，确保了在中低带宽网络环境条件下提供高清晰、全动态、全实时图像，它是一种具有双向音、视频交互功能的集视频指挥调度、视频监控、视频会议于一体的多媒体通信系统。
2视频调度系统需求分析及解决方案
由于我国地域辽阔，电网复杂，系统中拥有大量的分布在不同地域的变电站，为确保变电站的安全、可靠运行，降低运维成本，对这类变电站的监控视频化、告警联动化、指挥双向可视化的改造，已成为电网智能化、自动化建设中一个重要的环节。
北京华纬讯公司根据电力调度的特殊应用需求，根据自主知识产权的VC3-6000视频指挥调度系统量身定制提出针对性的"电力公司视频调度系统"，它可以对远方变电站实行遥视，监视并记录变电站的安全以及设备的运行情况，监测电力设备发热程度，及时发现异常情况并及时进行可视化调度处理，从而全面提高电力系统安全性和可靠性，并提供事后分析事故的有关资料。
根据电力行业解决方案，某省电力公司拟利用现有传输网络，构建一个三级星型网络结构的视频调度系统。该系统IP包交换传输，采用最新的SIP协议实现。系统以省电业局为单位、涉及省调、地调、县调、变电站的多级网络结构视频调度系统，系统要求集视频监控、视频指挥调度、视频会议等多功能于一体，具体如下：
- 多级视频监控
实现对变电站，运行重点区域的实时统一监控，从省调到县调各级电力单位都可实现对自己所辖变电站的实时监控，各监控点的现场图像和现场环境（温度、湿度、红外、烟雾等）并产生告警联动。监控的范围出了设备监控、运行状况监控、安防监控还可扩展到对所属单位工作人员工作情况的监控。系统监控设计是一个多级的监控系统，不仅实现对口监控，还可以根据具体地理位置，实现相关外派单位的监控，横向的监控。
- 视频调度
省调-地调-县调-各变电站监控中心，按照隶属关系可进行视频调度。
- 视频会议
各级单位监控中心可召开视频会议。
- 浏览
调度中心以外的监管机构可以登录系统浏览各变电站、运行中心的运行状况。

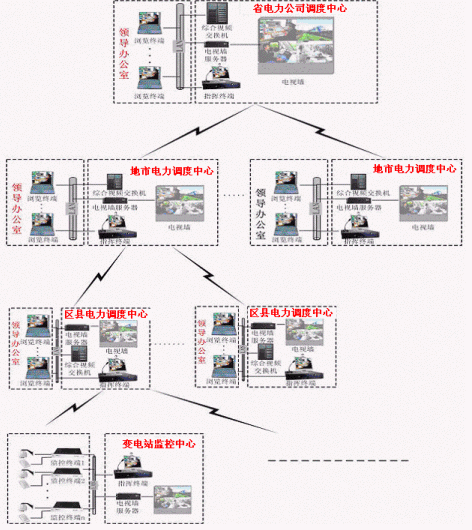

3系统网络结构
4系统主要特点
独特的远程指挥调度功能
系统的各种终端的级别与权限可按照指挥关系与业务需要进行设定，这样可通过传输网络方便地实现各种模式的远程视频调度，如：直接调度、越级调度、点对点调度、点对多点调度、多组调度等。
多功能于一体
系统集视频调度、视频监控、视频会议、短信与字幕、录像与回放等多种功能于一体，全面提升了系统的使用效益。
完美的音、视频效果
系统采用先进的MPEG-4视频编码技术，在2M以下带宽条件下可传送4路高清晰的图像与高保真声音。
多种技术传输
系统既支持单播技术，也支持组播技术，这样可以显著地减少了网络的负载，更能有效地利用宝贵的带宽资源，降低网络负荷，防止网络拥塞。
全实时交互
系统提供帧频为25fps的全动态图像，系统时延小于200ms，特别适合实时性音、视频交互应用。
实用性强
系统既可用于监控，也可用于调度、远程实时教学、远程会议、图像传输等。
扩展性好
系统超大容量，1台综合视频交换机（vc3-6100）最大支持960个终端，更大容量可通过级联来实现。同时系统采用模块化设计, 组网灵活，具有良好的扩充性，易于系统今后的扩容和平滑升级。
性价比高
系统为我公司自行研发生产，具有完全的自主知识产全，是一种具有高性价比的产品。
量身定制
系统充分考虑了我国国情，可按照用户的实际需求"量身定制"，能充分满足用户个性化需求。
完善的系统管理
系统采用集中控制方式管理系统资源和设备。系统管理员可远程配置和控制管理视频设备，合理限制视频接入，避免网络拥塞。
5 系统主要功能
- 视频调度
各种终端的调度权限可根据上下级关系或业务关系进行设定。
省电力公司-市电力公司-区/县供电公司-各级调度-各变电站监控中心从上至下按照隶属关系可进行视频调度。调度可分为点对点调度、点对多点调度、直接调度、越级调度、插入调度等。
- 监控与对讲功能
各种终端的监控权限可根据上下级关系或业务关系进行设定。
高级别的监控中心可以监控低级别的监控中心，各级监控中心均可监控所属各变电站监控点的实时图像。
在监控状态下，双方可实现可视对讲。
- 环境监控
系统不仅可实时监控现场图像，同时可监控各变电站现场环境（温度、
湿度、红外、烟雾等），采集的数据实时显示在终端的屏幕上，若采集的数据值大于触发告警值，则立即触发告警产生告警联动，摄像机自动转向告警区城并启动录像设备录像。
- 桌面浏览
控制中心以外的监管部门通过办公室的计算机也能通过传输网络实时监控所属各监控点图像。
- 会议功能
各调度终端之间可召开电视会议。
- 多画面显示
不论在监控状态下，还是在调度状态下，均可实现单画面、四画面、画中画显示,同时可远程/本地遥控云台、摄像机。
- 支持与电视墙连接
在综合视频交换机（vc3-6100）的控制下，通过电视墙服务器（vc3-6200）可输出多路视频信号，接入到电视墙上。
- 录放像功能
系统的调度终端内置录像模块，具有录像及回放功能，便于资料存储与查询。
- 短信与字幕功能
系统不仅具有音、视频交互功能，同时还具有发送滚动字幕与短信功能，全面丰富了信息交流的手段。
- 占用带宽可调
系统占用带宽可根据传输信道情况进行调整，调整范围384kbps-2Mbps。
- 远程维护
可通过INTRENRT对系统进行远程维护，也可在调度中心通过综合视频交换机（vc3-6100）对远端的各种终端进行远程维护。
6总结
VC3-6000视频指挥调度系统,多功能、多业务，既可以用于视频指挥调度、也可用于视频监控、视频会议、远程教学、图像传输，并且操作简捷、使用方便，可广泛应用于军队、武警、公安、铁路、电力、交通、人防、城市应急通信等众多领域。
随着信息化建设的不断深入，如何依靠各种先进的技术手段，尤其是运用信息技术的最新成果，来进一步提高工作效率，降低成本，是摆在各级领导面前的当务之急。北京华纬讯电信技术有限公司作为一个多年从事多媒体通信系统研发和建设的专业公司，我们积极支持并参与信息化建设，凭借我们卓越的产品、精湛的技术、丰富的经验、完善的服务竭诚为广大用户服务。
华纬讯公司供稿 CTI论坛编辑
