电话背景音乐业务解决方案

2005/12/26

概述

　　电话背景音乐业务（BMS - Background Music Service）的出现，将改变移动、固定、宽带等业务背景噪音的单调局面，该业务通过语音处理系统，实现在通话语音上叠加背景音乐或特殊音效，营造轻松和谐的气氛，有广阔的市场前景。

　　它是一个可跨多种网络的业务，具有一处配备多处使用的特点。而且该业务还具有个性化程度高、互动娱乐性强、使用方便，操作灵活等特点。

工作原理
　　BMS系统的实现主要有二种方式：一种是基于智能网的方法，另一种是基于智能平台的方式。在已经部署智能网的地方，利用原有的业务触发和业务处理的机制，通过新增BMS智能外设来实现。这种方式可节省建设投资，网络效率高。在原来没有智能网的地方，由于设备的改造成本高、时间长，最有效的办法是采用智能平台。下面分别介绍这二种方式的工作原理。

基于智能网的方法

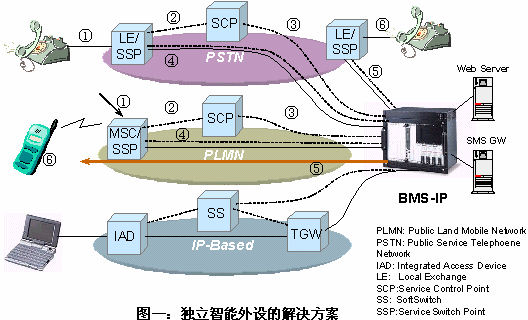

　　随着智能业务的发展，智能网中独立智能外设(IIP)的应用越来越广，其功能也得到了很大的增强，如：增加了部分业务逻辑功能以扩展SCP的业务逻辑、主动呼出功能、业务和用户数据存储管理功能，开放接口等。这种增强型IIP能满足复杂的增值业务需要，提供有效的业务控制和网络资源利用，代表当前应用的主流，已在一些业务中有了出色的表现。图一是采用增强型IIP作为BMS平台的原理图。

　　图中表示在固定（图上方）、移动（图中）和宽带（图下方）三种网络中应用BMS的例子。固定电话通过SSP接入背景音业务智能外设（BMS-IP），SCP通过智能网协议INAP控制SSP和BMS-IP。移动电话的连接方式与上述类似（把基站子系统看成一条通路）。在宽带网中的软交换机(SS)包括信令网关功能。图中虚线表示信令，实线表示话路。为了说明简洁起见，图中省略了可能出现的汇接节点、网间的网关节点和网管等不影响原理说明的设备。图右侧的Web Server和短消息网关（SMS GW）提供网上和短消息定制的功能，它们与BMS-IP的接口采用TCP/IP。处理过程：略。

基于智能平台的方法

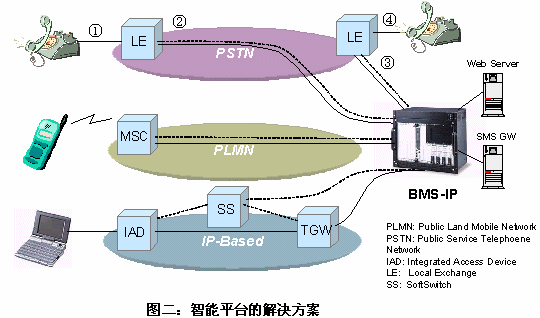

　　随着通信发展，用户对业务的多样性、个性化和智能化的需求愈发紧迫。因此一种新业务在投入市场的时间，业务量和对现网设备改造等方面都提出了新的挑战。智能业务平台以分布接入、集中控制、业务扩展灵活，可快速实现各类电信增值新业务的突出优点，满足了人们对电信新业务的迫切需要。智能业务平台投资小、见效快，是近年来实现增值业务的优选方案。在固定和移动、电信和IT融合的发展潮流中，它具有很大的想象空间。用智能业务平台实现BMS的工作原理如图二所示。

　　智能业务平台（简称智能平台：IP）通过ISUP信令和话路接口与不同的网络连接。图中BMS-IP为背景音业务智能平台，其他图标与上节的说明相同。处理过程：略。

系统组成

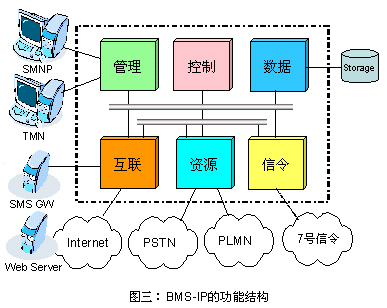

　　BMS-IP的系统是由多个互联的模块所组成，其功能结构如图三所示。

　　BSM-IP对外接口有用户定制服务接口、维护管理接口、话路接口、7号信令接口和存储器接口。各功能模块的主要完成如下功能：

数据管理模块（数据）：完成业务数据，用户数据，计费数据以及音频数据的管理和操作；

信令控制模块（信令）：完成MTP1-3，ISUP信令协议的处理和控制，如果用于智能网则还需SCCP，TCAP，INAP或CAP等信令协议。

资源功能模块（资源）：包括语音提示、录音、播放背景音的编解码，会议桥，双音频接收等音频处理电路。

控制管理模块（控制）：执行业务逻辑，所有资源的分配管理以及完成系统控制的功能。

管理维护模块（管理）：检测并控制系统性能，故障告警。它还有与其他运维管理系统（如营业系统，计费系统等）配合完成业务和用户数据的维护，计费管理等功能。

互联控制模块（互联）：完成各模块之间，系统与外部接口间的数据交换功能；完成有关电路的交换功能。

解决方案

　　模块化通信组件的解决方案提供了开放式标准架构，具有高可靠性、高扩展性以及高性能，采用Commercial On The Shelf（COTS）的方式，减少了研发费用，缩短投入市场的时间，在电信领域正得到越来越多的应用。下面针对BMS-IP系统的提供基于CompactPCI的两种实现方案。

方案一

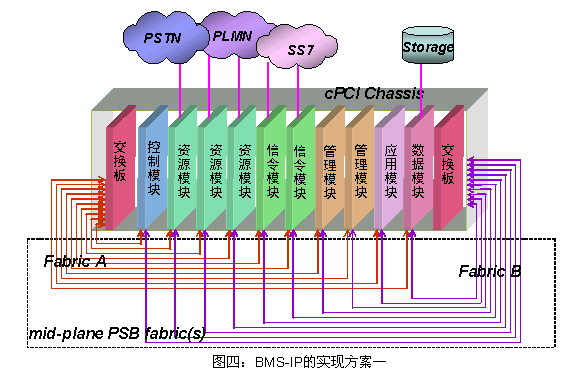

　　在该方案中，互联模块采用集以太网交换PICMG2.16，电路交换H.110，和cPCI总线为一体的系统平台，控制模块和资源模块及信令模块之间的信令通过cPCI总线进行通信；利用背板H.110总线完成电路交换；可配置两块交换板负责控制数据的交换，数据管理模块、维护管理模块以及各模块通过PSB总线分别与两块交换板相连，构成冗余的以太网连接，完成控制数据的互联通道（图四所示）。

　　根据不同的系统容量要求，可采用ADLINK 21槽cPSB-2100 或8槽系统cPSB-880。系统内各模块可采用ADLINK多款高性能处理器板，如cPCI-6840 1.6GHz Pentium? M 处理器板、cPCI-6820双Intel LV Tualatin处理器板、cPCI-6765A LV Pentium Ⅲ处理器板等。

方案二

　　在该方案中，互联模块采用集电路交换H.110，和cPCI总线为一体的系统平台，控制模块和资源模块及信令模块之间的信令通过cPCI总线进行通讯；利用背板H.110总线完成电路交换；控制模块通过网口连接到外部Switch HUB，通过以太网，同数据管理模块、维护管理模块以及各类应用服务器，完成控制数据的互联通道(图略)。

　　根据不同的系统容量要求，可采用ADLINK的5槽cPCIS-6400U系统或8槽cPCIS-3330系统，以及多款高性能处理器板，如cPCI-6840、cPCI-6810等。

　　方案一结构紧凑，集成度高，适用于容量要求较高的场合。方案二配置更灵活，便于利用原有设备，适用于小容量的场合。由于方案一采用机箱内网络(Network In Box)和全插板，提高了模块的平均故障间隔并减少了平均修复时间，因此整体上系统的可用性更高。两种方式的主要差别在于采用不同的系统互连方式，如果软件设计具有良好的定义结构这两种方式是便于相互转换的，甚至可以平滑地发展到aTCA的平台上。

结论

　　电话背景音业务的出现得到了普遍的欢迎。它既可应用于移动电话，也可用于固定电话和网络电话，有着巨大的市场基础，是一项有发展潜力的增值业务。模块化通信组件的解决方案投资低，见效快，性能稳定符合当今发展趋势，解决了以往高开发费用和长开发周期的困难，使开发者可以把注意力集中在业务处理上。它的出现正越来越多地成为电信设备制造商，增值业务提供商和系统集成商的首选。

凌华科技公司供稿 CTI论坛编辑
