下一代网络
2005/12/29
NGN是基于分组技术和多层网络结构的未来电信网络。它可支持所有可能的业务，包括使用各种媒体类型和转播方式的、具有不同性能要求的业务。它的业务与传送分离、控制与用户数据处理分离的构架允许网络中各个部件可分别配备和独立发展。业务的提供采用具有开放接口的业务平台，可以为第三方业务提供者所使用。传送层采用可支持不同带宽和端到端QoS能力的技术。NGN控制功能可分布于现有和新的网络基础设施上并可按组网的要求采用不同的组合形式。网关提供NGN不同域之间或NGN和现有网络之间的互通。NGN支持通用移动性，使用户或其他移动体无论其位置或技术环境的变化都能进行通信和接入业务。它允许用户可以跨越不同的有线或无线接入技术，跨越现有网络的界限使用他们的业务。

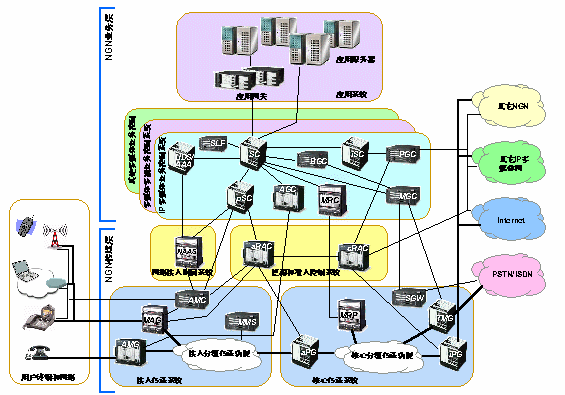

点击看大图
主要部件及应用
NGN网关
NGN网络逻辑上可分为用户网、接入网和核心网。网络的管理界限将NGN划分为一些不同的NGN域。接入网和核心网可在同一NGN域中，也可以属于不同的域。域内的网络拓扑信息可以对外屏蔽。域和域之间的互通将通过网关来完成。NGN支持与现有的网络互通，如电话网络、蜂窝网络、互联网等。NGN还支持各种有"NGN意识"的用户设备和现有的无"NGN意识"的终端，如模拟电话机、传真机、ISDN终端等。这些互通都通过网关来完成。NGN的网关主要包括多媒体接入网关、接入媒体网关、中继媒体网关、分组网关和信令网关。
多媒体接入网关（MAG）
多媒体接入网关提供基于分组的用户网络和NGN接入网络的互通。MAG负责网络地址和端口翻译（NAPT）和防火墙（FW）之类的与媒体相关的处理。它在AMC和RAC的控制下完成NAPT、FW、安全的控制，完成功能链路协商和建立、分组前转和分组标记、资源保留和队列管理等QoS过程。MAG要进行流量测量，产生用于网络性能管理和计费的统计数据。
接入媒体网关（AMG）
接入媒体网关提供基于分组传送和模拟线路或ISDN接入之间的互通。它提供NGN和电路型用户网之间用户平面的媒体处理，控制信令的转换，承载控制，编解码和回声消除等功能。
中继媒体网关（TMG）
中继媒体网关提供基于分组的传送和来自电路交换网的中继线路间的互通。它终结来自交换电路网络的承载信道和来自分组网络的媒体流。它还可提供编解码、回声消除和会议桥等功能。
分组网关（PG）
分组网关进行多个域之间的互通。它在分组网关控制器的控制下，可以完成媒体的转换， NAPT和FW等功能。分组网关执行链路协商和建立，分组前转和分组标记、资源保留和队列管理等QoS过程。分组网关负责流量测量，它产生用于网络性能管理和计费的统计数据。分组网关可分为接入分组网关（aPG）和互连分组网关（iPG）。aPG用于向接入网屏蔽核心网络拓扑。iPG用于不同运行商的核心网之间的互连。两网关功能基本相同。iPG可包括媒体转码器以完成不同运行商可能使用不同的编译码器而引起的媒体转换。
信令网关（SGW）
信令网关负责NGN和PSTN、ISDN、IN网络间信令传送的互通。它是一个信令代理，可以转接、翻译和终结SS7信令。它还包括SS7在IP上可靠传输机制和SS7防火墙功能。
接入管理控制器（AMC）
接入管理控制器协调所有网络接入的管理。它从NAAS获得用户认证信息，请求IP地址的分配，与aRAC交互批准或拒绝接入请求。AMC与NAAS中位置管理交互完成分配的地址和用户标识及位置信息的关联、寻呼等支持移动性的功能。它还可完成网络信息的广告功能。AMC转接用户的接入信令，可插入预配置信息，并转换为NGN接入网能解释的网络接入请求。其详细特性依赖于所使用接入过程的类型，可担任DHCP转接代理和RADUS代理服务器的功能。
网络接入附属子系统（NAAS）
网络接入附属子系统提供永久和临时IP地址分配和管理，访问或存放用户有关的数据，用户接入网络的鉴权和授权，接入网络和用户设备参数配置，和IP级的位置管理。
资源和准入控制器（RAC）
资源和准入控制器（RAC）提供NGN接入和核心传送网的QoS控制、NAPT和FW的穿越控制。准入控制依据用户数据、SLA、运营商的策略规则及传送网中资源可用性来确定如何授权。RAC承担业务层和传送层之间进行资源协商和分配的仲裁功能。在核心网络边界的媒体流层面，RAC控制PG中的分组过滤门控功能。
RAC可分为接入RAC（aRAC）和核心RAC（cRAC）。aRAC接受代理会话控制器（pSC）和AMC的资源请求完成接入侧的控制。cRAC接受PGC和其他运营商网络的资源请求完成核心网互连侧的控制。
移动性管理子系统（MMS）
移动性管理分区域移动性管理和整体移动性管理。用户改变位置或触发有关移动性的操作，如果其新老位置都在同一区域中，移动性管理就由该区域移动性管理来完成。其他区域不知道用户位置的变化。如果新老位置跨越不同的区域，移动性管理就由整体移动性管理协同二个或多个区域移动性管理来完成。为支持无缝切换，移动性管理子系统将建立到一个或多个目的地的多条路径或多条路由。它还完成重叠区域的分组多播功能。
业务和控制
NGN提供多媒体会话和非会话的，交互型的和非交互型的、单播的和多播的业务。NGN的业务和控制将随业务的发展提供多种业务和控制子系统。NGN的基本能力是IP多媒体业务控制子系统。IP多媒体业务控制是以SIP为基础的，支持移动和固定业务的融合，支持与现有固定和移动网络的互操作。它包括会话控制，注册，业务级的鉴权和授权功能。它还包括特殊媒体控制，互通控制等功能。
会话控制器（SC，iSC）
会话控制器提供会话建立、保持、更改和释放等有关会话控制的能力。它提供到应用服务器的业务触发、用户和终端的注册、位置信息等功能。为了隐藏网络拓扑，它可分为查询SC（iSC）和实际处理会话的SC。
用户数据库服务器/AAA（UDS/AAA）
用户数据库存放用户描述文件、完成基本的数据管理功能、过滤、安全和移动性互通的功能。用户描述文件可以分布存放在多个数据库中。AAA提供业务级的鉴权和授权功能。它保证用户对业务的有效使用权，使用策略规则完成业务级的策略控制。
- 媒体资源控制器（MRC）
控制媒体资源处理器并分配业务所需要的功能，如流媒体混合、通知设备、语音导航。
- 媒体网关控制器（MGC）
控制与PSTN/ISDN互通的TMG，用于两个异构网络间的互通。它具有QoS协商能力。
- 分组网关控制器（PGC）
控制与其他分组网络互通的PG。他支持网络拓扑的隐藏。
- 接入网关控制器（AGC）
控制一个和多个AMG，负责模拟电话和ISDN终端的接入控制，负责AMG的注册，鉴权和安全。它提供上下方向的信令翻译和转换，发起和终结UNI协议，前转会话控制流。
- 代理会话控制器（pSC）
它是具有用户业务接入控制的会话业务联系点。它按业务的要求代理或转接会话数据。在没有QoS信令时，它将从应用信令中导出资源控制命令与RAC进行交互。
- 出口网关控制器（BGC）和签约定位器功能（SLF）
BGC选择向PSTN出口的网络和对应的MGCF。SLF向SC、AS和AMC提供用户数据库的位置。
凌华科技公司供稿 CTI论坛编辑
·
·
·
|
