研华科技发布4 轴经济型步进控制卡PCI-1243U
2005/06/07

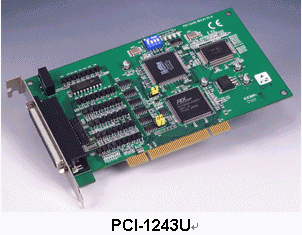

PCI-1243U 是一款经济型 PCI 接口 4 轴智能步进电机控制卡，具有满足常规应用的基本运动控制功能。
它带有一个 PCD-4541 控制器，可同时控制 4 个步进电机。 它的输出脉冲可达 400 kpps，每个轴带有一个 24 位步进计数器，可满足大部分运动控制应用的精度需求。
该控制卡还带有 T 曲线或 S 曲线加速功能，提供脉冲/方向或 CW/CCW 输出模式。
PCI-1243U 除了提供 8 路数字量输入和 8 路数字量输出之外，每个轴还带有 5 个开关输入通道。 所有 DI/O 通道都提供 1500
VDC 隔离，输入范围为 12~24 VDC。
尽管 PCI-1243U 具有较低的价位，但它仍然能够提供可用来建立 Microsoft® Windows® 应用程序的增强
DLL 驱动程序。 此外它还提供用户界面友好的 Motion Manager Utility（运动管理器工具），可以方便的进行配置和测试。 该卡通过
DLL 驱动提供了 4 种内置回位模式，因此只需执行单条指令即可实现回位操作。
对于需要寄存器级编程的用户，我们还提供 DOS 例程用于参考。研华 PCI-1243U 运动控制器对于集成步进应用是一种最为理想的经济型解决方案，它能够以较低的成本提供步进控制。
PCI-1243U 在5月上旬已上市。
研华科技公司供稿 CTI论坛编辑
