研祥CPCI技术在电信增值业务上的应用

2009/06/10

一、系统概述

　　随着电信基础业务向大众用户的不断普及，电信服务已经从以往传统的语音、[听]和[说]的业务转移到多元化兼具[看]和[玩]以数据服务为主，多彩多姿、琳琅满目的各种个性化需求服务。电信的增值业务包括彩铃、彩信、彩话、移动QQ等。其他各种新兴的电信增值业务也不断应运而生，而且受到广大用户的喜爱，电信增值业务的用户数在近几年内持直线上升。

　　彩铃全称为CRBT（Coloring Ring Back Tone）多彩回铃音业务。是由被叫用户为呼叫自己移动电话的其他主叫用户设定特殊音效（音乐、歌曲、故事情节、人物对话）的回铃音。在一次电话呼叫过程中，被叫用户摘机应答前，主叫用户听到的将不再是单调的"嘟…嘟…"的振铃提示音，而是被叫用户已经定制好的个性化的特殊音效回铃音。

　　彩信业务是多媒体短信MMS业务的描述（Multimedia Messaging Service）。以WAP无线应用协议为载体，通过中国移动通信的GSM数据网络，进行包括文字、图像、声音、数据等各种多媒体信息的传送。

　　彩话（BGM，Background Music Service）是由主叫定制的一种个性化语音增值服务，是指被叫在接听电话的那一刻起，主被叫的通话过程中都会伴有主叫选播的各种美妙的音乐；同时，主叫还可以根据谈话内容的需要，不断更换背景音乐或者插播相应的各种音效，营造具有活力的通话氛围。

　　"移动QQ"服务是中国移动通信各运营公司利用自己的GSM、SMS、WAP系统与腾讯科技深圳有限公司QQ系统互联，使移动电话用户可以直接和网上QQ用户进行短讯通信的一种服务。

二、CPCI产品在电信增值服务的应用

　　目前CPCI在电信行业的应用还主要集中在电信增值业务这一领域, CompactPCI所具有的开放性、高可靠性、可热插拔（Hot Swap），保证了电信行业99.999%的高可靠度要求，极大降低了硬件和软件开发成本。从市场的价格来看，CompactPCI设备总体造价比过去传统电信设备便宜很多，因此运用CompactPCI计算机硬件平台，可以有效的解决了电信运营商的降低成本调整资费的困扰。

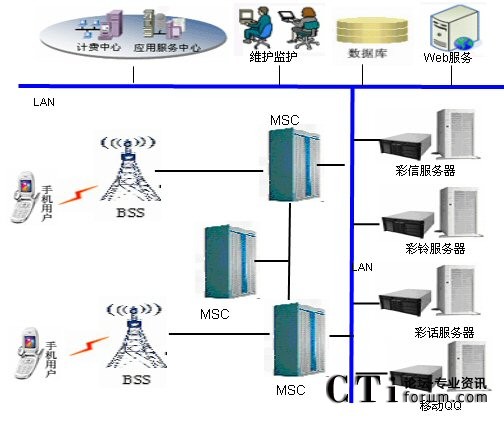

　　下图是研祥智能科技股份有限公司采用CompactPCI计算机硬件平台提供的电信增值业务解决方案从方框图：电信用户通过交换中心（MSC）向各个服务器（彩信、彩铃、彩话、移动QQ）提取信息，服务器由研祥CPCI产品构成。主控业务逻辑运行的功能实体，管理和控制平台业务的运行、对业务脚本进行管理并对业务进行监控和统计，同时计费中心向用户计费。


三、系统评价

　　平台的网络安全性，保证数据网络不受到外部的攻击及业务的可靠运行。系统软硬件的容错能力，采用分布式结构，具有良好的容错能力，网络数据、业务逻辑和用户数据间相互独立，保证数据访问的一致性和可靠性，瞬时高话务量的抗负荷能力。系统结构设计，为避免单点故障对业务产生影响，系统中所有的组件都为N+1配置，数据库服务器停机，交换节点停机，造成业务失效，能够保证用户基本通话功能。

四、研祥主机配置

　　研祥智能提供的在电信增值业务中的解决方案为，硬件系统平台采用CPC-8401（4U CPCI工业服务器机箱），配备CPC-1711CLD2NA (P4级别CPCI主板) 搭建电信增值业务的计算系统硬件平台。

　　下面逐一介绍其特性:

　　机箱系统配置：CPC-8401



　　特性：

• 符合PICMG规范及19”上架标准。


• 最大支持8块前插卡（6U╳160mm）和8块后插卡（6U╳80mm）


• 2个175W双电源全冗余系统设计


• 输入/输出，过流/过压保护，自动负载均衡


• 具有可快速装卸的全模块化结构


• 支持热插拔，方便安装维护


• 完善的EMC设计，具有良好的散热系统，高可靠的连接方式


• 支持PICMG2.0、PICMG2.1、PICMG2.16、PICMG2.5、PICMG2.9、PICMG2.10、PICMG2.11规范

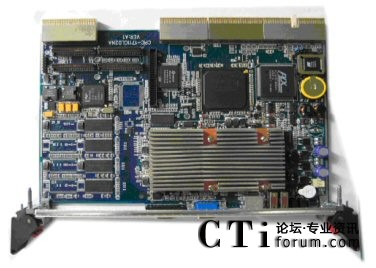

　　CPC-1711CLD2NA


　　特性：

• 低功耗Intel Pentium M处理器，支持1.4~1.8G主频


• Intel 855GME芯片组,400MHz前端总线


• 板载512M DDR内存，可扩展1G


• 支持VGA和LVDS显示，LVDS从后插板引出


• PCI-X接口的1000M以太网口


• 板载声卡通过后I/O插板提供AC’97 Ver 2.2


• 四个USB 2.0 HOST接口，可前后接线


• 支持PICMG2.0、PICMG2.1、PICMG2.16规范，兼容IPMI v1.5规范

五、结论

　　目前CompactPCI 技术是国际最先进的工业计算机技术，CompactPCI 工业计算机适合工业现场应用。由于具有热插拔和冗余设计能力，可以构建高可用性系统，满足电信、数字通信、军事装备以及其它高可靠领域的要求。

CTI论坛编辑
