一、前言
数据网络作为社会信息化使得网络技术向着综合化、宽带化的方向发展。建设大容量、高可靠性、高效的宽带数据交换传输网络已成为各大网络运营商激烈竞争的重要法宝，而如何充分利用宽带网络资源，为各类用户提供所需服务，即在网络的接入部分，如何提供灵活多样、经济、高效及高速的接入方法则成为网络规划、建设的重中之重。
中兴通讯在充分把握通信技术发展趋势的基础上，为适应网络的发展而推出全系列宽带综合业务网络产品ZXB10。ZXB10的四大特征是：传输、交换一体化；窄带、宽带一体化；IP、ATM一体化；骨干、接入一体化。它将充分满足大规模骨干网络及城域网络建设的需要。随着人们对网络带宽要求的不断增加和宽带业的基本网络平台，不仅要提供传统的数据业务，而且随着VOD、家庭购物、远程医疗、远程学习、协同办公乃至虚拟现实等各种多媒体业务的试验和实用化，以及话音、图像、数据要在一个业务平台上传输和交换的需求，务的推出，现有的窄带业务将向多业务过渡，我们在ZXB10系列化产品基础上，不断研究，针对已有的数据网络业务及未来的新业务，开发出多业务接入复用系统―――ZXB10－MX多业务接入平台，就是为了向用户提供宽带与窄带的多业务混合接入、传输、交换的平台，解决用户的接入，保护以前的大量投资，减少用户网络建设费用，加快宽带网的建设。
二、产品系列
ZXB10-MX多业务接入平台处于ATM网络的边缘。其功能是将非ATM业务转换成ATM业务或将低速ATM业务复用为高速ATM业务，在ATM网络上进行传输和交换，充分使用ATM骨干网络的丰富资源。ZXB10-MX多业务接入平台的重要技术指标是上行接口速率和业务接入及适配能力。
为了满足不同用户和业务的接入需求，ZXB10－MX多业务接入平台分成三个系列：
ZXB10－M1000、ZXB10－M2000、ZXB10－M3000。

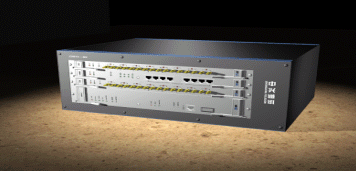

1．ZXB10－M1000
ZXB10－M1000主要是为了满足一些大型企事业单位多业务接入和传送的需求而研制的。随着多媒体业务的开展，交换设备要满足用户对语音、数据、图象的同时需求。ZXB10－M1000能将非ATM的语音、数据和视频业务适配成ATM业务，在ATM网络上进行传输和交换。
|
|

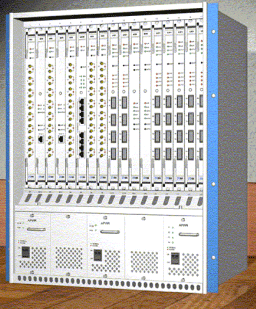

2．ZXB10－M2000
ZXB10－M2000主要是为了满足一些宽带新业务的接入（如ADSL、CMTS），同时兼顾一些窄带数据业务接入的需求。它采用与ZXB10－BX/AX（骨干交换机/接入交换机）相同的结构，可以堆叠在19英寸标准机柜中，为用户提供窄、宽带数据业务。
3．ZXB10－M3000 ZXB10－M3010
随着信息高速公路的发展，各公共运营商以及专网为了吸纳更多的用户，对复用设备提出了更广泛的要求，除了要提供一些宽带接入业务外，还希望提供语音和已有的一些低速数据业务。ZXB10－M3000主要就是提供窄带数据和话音功能。M3000本身不提供语音的时隙功能，而由ZXJ10－PSM或M3010完成交换功能。
M3010基本功能与M3000类似，只是它提供号码分析和交换功能，即本身可以独立成局。
|
|
三、性能特点
1．ZXB10－M1000
<> 上行端口速率为155Mbps或622Mbps。
<> 三块业务板插槽。各种业务板可以混插，也可只插单一的业务板。
<> 支持UNI 3.1/4.0，Q.2931，Q.2971信令协议和ILMI管理协议。
2．ZXB10－M2000
作为DSLAM，具有丰富的业务接入能力：
<> 背板提供3.2G的信元交换容量。
<> 提供非对称数字用户线（ADSL）接口，利用现在的双绞铜用户线，为用户提供下行8Mbps和上行1Mbps的接入带宽并保留普通电话（POTS）业务。
<> 利用CMTS（Cable Modem终端系统）技术，利用现有的有线电视同轴电缆，为用户提供宽带接入服务。
<> 提供帧中继接口，实现帧中继接入。
<> 提供电路E1/E3接口，实现窄带业务的接入。
<> 提供以太网接口，实现IP接入。
<> 提供155Mbps的ATM接口。
<> 提供DDN 数据业务。
<> 提供子速率的接入：V.24、X.21
<> 提供N×64kbps的接入：V.35
<> 支持MPLS，可做为标签交换的边缘路由器
3．ZXB10－M3000
<> 处理能力强
所有模块的主处理机采用Pentem_II/Power_PC技术，所有单元处理器采用Intel 386EX。采用4K或8K无阻塞交换网络。
<> 可靠性高
模块间采用光纤连接，电气隔离性好，抗干扰能力强；所有重要部件如主处理机、网板、网驱动板、时钟板、通信板、用户单元处理器等均采用1＋1备用；单板大量采用表面贴装器件，工艺水平先进，能耗少；机间通信，无论串行或并行通信总线均采用CRC校验和奇偶校验。
<> 可以综合语音交换、数据交换、人工交换等多种方式，适合于专网和特殊用户的需求。
<> 开放性好。
方便引入ATM宽带接入模块、Internet接入模块等。
<> 接口丰富。
用户－网络接口有：模拟用户接口、ISDN的BRI（2B＋D）和PRI（30B＋D）、64kbit/s和N×64 kbit/s数据用户接口、V.24
DDN用户接口；
网络间接口有：E1/T1接口、PHI接口、各种模拟用户（共电专线）、模拟中继接口（环路、磁石、载波、E&M、卫星等）。
<> 模块内配置灵活。
① 各种插板可完全由维护终端数据库配置成不同的应用。
② 数字中继板有4条PCM，每一条PCM线均可配置成30B＋D接口、V5.2/V5.1接口、PHI接 口、NO.7号中继、随路中继、模块间连接线；并可插V.35
FR用户接口板，每板提供4路V.35 FR用户接口 。
③ 模拟信令板有120路资源；每60路均可任意配置成DTMF、MFC、CID、R2信令、会议电路、普通音板、智能业务的内置IP。
④ 通信板可配置成模块内和模块间通信板、NO.7信令板、V5.2/V5.1信令板、30B＋D信令板、话务台信令板。
⑤ 数字用户板、模拟用户板、V.24 DDN用户接口板在同一单元内任意混插互换。
<> 容量大。
① 结构简单，性能稳定，可靠性高，可扩充余地大：由于目前的容量较小，虽然仅仅一个模块，但系统仍然有很大的扩充能力，实际使用容量不足单模块系统设计的一半，性能非常可靠。所有主要电路板和电源均为主备用，使故障率的减低，大大超过国标要求，完全符合用户的需求。
② 集成度高，结构紧凑，系统功耗小：集成度很高，每块用户板为24路模拟用户或12路数字用户，结构紧凑，占地面积小，系统功耗小。
③ 可支持1---50个话务座席.
四、系统功能
1． ZXB10－M1000
M1000作为一个通用的平台，向一个或多个用户提供多种宽带业务接口。
<> 将非ATM业务接入接口适配为ATM格式，以进行传输和交换。
<> 将低速率的业务接入接口复用到高速的接口上以送至上一级交换机。
<> 同时可将上一级交换机的信息解复用并分配到适当的业务接入接口上，分送至用户。
<> 大大加强ZXB10系列产品的远程接入能力、组网能力，使现有低速业务和网络能方便地接入到ATM宽带网中。
<> 可独立配置，通过155M（单模/多模光纤）和AX接入交换机相连，亦可将其分别插入到AX系列接入交换机的业务板插槽上。
2．ZXB10－M2000
为配合ZXB10宽带产品，向用户提供完整的解决方案，我们设计提供ATM VP 环的传送方案。ATM
VP环比SDH ADM环更具有价格优势和更强的业务处理能力。系统具有丰富的接入接口可以把窄带网、ATM网、帧中继网和LAN网有机地统一为一个平台，消除了重叠建网的巨大花费；系统利用ATM技术提供了非分级的信号复用能力，相比于SDH的固定容量通道而言，提高了带宽利用率。
<> 提供高可靠性的传输平台。M2000是ATM多业务接入传输平台，利用M2000组成的ATM VP环具有自愈功能，能在光缆出现故障时实现50ms内自动切换，保证通信的正常进行。
<> M2000为ZXB10系列产品，采用ATM技术，能进行统计复用，提高带宽的利用率。
<> 良好的扩展能力。M2000组成的环网可以从155M，622M升级到2.5G。
<> 电路调度管理灵活。ATM环网节点间的连接通过虚电路的方式，每条虚电路的带宽可灵活变化，在电路调度和管理上优于SDH。
<> 提供多业务接入。同时可用做FR 节点机，LAN、PBX、DDN节点机。
3．ZXB10－M3000
<> 数字化无阻塞话务接续功能。实现对长途等各种用户和中继接口的100%无阻塞交换。
<> 极强的组网功能。接口模块中，除磁石、共电、载波、话务员接口外，新增了卫星、数字中继、环路中继等接口。可以在数字网、模拟网、数模混合网中使用。ZXJ10具有各种数字与模拟接口，支持E1/T1接口。在相同硬件基础上仅需软件设置即可支持NO.7信令、V5.2、30B＋D等多种信令协议。通信板与NO.7信令板兼容，24位、14位NO.7信令点编码自动识别；具有SP、综合型STP或独立型STP功
能。提供BRI(2B+D)、PRI(30B＋D)、V5.2、X.75等协议，可接入数据网(例如，Internet、PSPDN、ATM等)、多媒体通信网、用户接入网；具有话音/数据交换的综合业务功能，可实现数据通信、
会议电视、 多媒体通信、CATV、VOD、远程医疗、远程教学等窄带与宽带业务。
<> 智能的话务接续功能。除班长台外，113记录台、接续台、118市郊台及新增的114查号台等可以全部集成一个话务座席完成，实现无纸话单记录、纸话单记录、完成各种接续、座席接转移呼叫、夜服、查号等功能。
<> 灵活的人工交换接续控制功能。通过全分布网络中消息通信实现话务员网络与交换机间的相互配合，通信接续和话务员控制，可以完成来话号码显示、自动分发话单、选线、话单传递、交换机控制振铃、回叫、路由自动分配、专线接续、强插、撤线、监听、计时、呼叫转移、自动拆线、多方会议等功能。
<> 实现网络管理、话务管理、话费管理、设备管理等各种管理综合业务功能，班长台开放或关闭话务台上所有长途线、专线、市话中继的转接，对话务工作进行自动统计、打印、查询监听记录、自动统计话费，对话费进行各种操作，定期对话务员进行考核，彻底改变手工统计的落后局面。
<> 可提供三十方到九十方会议电话功能。
<> 多种语音功能。增加了音乐等待、监听提示、分割等多种音信号。
<> 提供电脑话务台和二次拨号功能；具有二次回叫、交叉接续、倒塞、席联、用户状态显示、专线用户振铃控制等特殊功能。
五、组网应用
1．普通语音服务
根据各地的实际情况，可以通过以下两种方法为用户提供普通语音服务。
<> 采用M3000/M3010及SDH系统为用户提供普通语音服务。
<> 采用M2000与M3000/M3010为用户提供普通语音服务，而传输采用ATM的VP环。
2．分组数据网接入服务
3．高速Internet接入服务（包括VOD等业务）
