国家电力公司国电中心中兴ZXJ10应用介绍

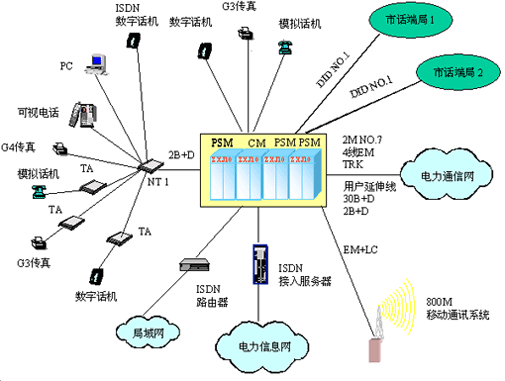

    1998年9月，国家电力公司国电中心与中兴通讯在北京签定近1万线的中兴ZXJ10数字程控交换机合同，用于国家电网调度控制中心大楼通信建设。这是中兴ZXJ10数字程控交换机首次担任国家电力专网最高一级汇接局，也是全国电力通信网首次在大型汇接局采用国产设备。下面是其网络结构图。

    本汇接局分别与邮电公网和电力通信网相连。与邮电公网北京市话局相接，以DID方式入网，采用2M数字中继线、NO.1信令，出入中继分别接至两个不同的市话终端局（并预留七号信令功能）。与电力通信网的连接，中兴ZXJ10交换机可提供随路信令、共路信令方式。中兴ZXJ10交换机提供的随路方式有以下几种：

   <> 2M-2M 中国一号信令，MFC方式。
   <> 2M-2M R2信令，DTMF方式。
   <> 2M-4线E&M中继，DTMF方式。
   <> 4线E&M中继—4线E&M中继，DTMF方式。
   <> 4线E&M中继—2线环路中继，DTMF方式。

    本方案中ZXJ10还提供标准的七号信令功能。可提供30B+D接口，即可作为局端机接ISPBX，也可自身作为ISPBX接局端机的30B+D端口。

    本方案采用的线路信号有数字型线路信号、EM线路信号及环路线路信号；采用的记发器信号有DTMF和MFC信号（NO.1）；采用的共路信令信号为具有符合国标的ISUP功能的NO.7信令；采用的发码控制方式有多频互控、闪启动、延时直接发码。

    本汇接局还与800M移动通信系统相连。中兴ZXJ10交换机以4线/EM+LC方式和30B+D接口与800M移动通信系统的MD110交换机相连，以LC的方式与SLC设备相连。当使用30B+D接口时，使用Q.931信令与现有的800兆移动电话系统进行连接，对30B+D中继时隙进行号码标识。

业务种类：

    本次工程旨在建设一个具有ISDN功能的长途汇接中心，不仅有大量、多种类别的中继方式，且带有多种类别的用户，实现的业务有：

● 基本电话业务、补充新业务及对ISDN用户提供的承载业务、补充业务和用户终端业务。

● 桌面视讯会议系统

    通过交换系统的30B+D接口，接中兴通讯的多点控制单元MCU，在交换侧和MCU侧接中兴公司桌面视讯终端ZXMVC2000，实现点对点和点对多点的可视电话业务。

● 特服及增值业务。

   ①114查号系统
   ②电子邮箱
   ③语音信箱（48端口，200小时）
   ④用于连接Internet、Chinanet的ISDN接入服务。

    本次工程中，中兴ZXJ10交换机所提供的操作维护部分，是一个大型的后台局域网络。其操作维护平台支技全中文界面，人机界面有图形和文本两种，对今后接入集中网管系统非常方便。后台网络中，除具备操作维护系统外，还具有112测量系统，计费系统，114查号系统，话务台系统。
