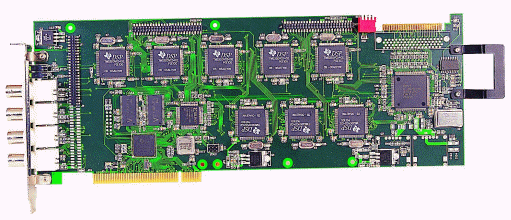

TeleFine CT8E1/D 8E1数字中继语音卡产品手册
李斌 2004/03/22
概述：
TELEFINE / CT8E1/D数字中继卡系列主要为满足电信级系统工程的性能而设计。采用高达18片DSP高性能处理器，获取2.9GIPS的业界最高数字信号处理能力，配有专门的数字信号处理算法，具有完全开放的资源体系结构，单板完成信令处理、语音处理、DTMF、电话会议、传真和数据传输等多种功能，可完全满足电信级CTI系统的需求；具有8个梯级系列的产品型号：CT1E1/D、CT2E1/D、CT3E1/D、CT4E1、CT5E1/D、CT6E1/D、CT7E1/D、CT8E1/D,支持30
/60/90/120/150/180/210/240多级通道接入，集成中国一号信令（SS1）、数字一号信令（DSS1）和七号信令（SS7）于一卡，支持多种信令混合接入或按用户实际需要选择；CT8E1/D系列符合H.100总线标准，具有足够灵活的资源扩展能力，同时在增加少量成本的前提下，满足对电信级系统提供备份的技术解决方案。
主要应用产品型号：
CT2E1/D 30/60路PCI数字中继语音卡
CT4E1/D 90/120路PCI数字中继语音卡、
CT6E1/D 150/180路PCI数字中继语音卡
CT8E1/D 210/240路PCI数字中继语音卡
一.基本功能：
1． 单E1到8E1 ，2M/ PCM 数字中继接口接入，单板提供30到240中继通道处理能力。
2． 单板同时支持三种信令方式，中国一号信令（SS1）、数字一号信令（DSS1）和七号信令（SS7），
由用户选择，也可三种信令混合接入。
3． 支持用户环路信令
4． 数字化录放音
5． 接收DTMF码
6． 对外拨号呼出/重叠呼出
7． 128方电话会议组合
8． 30-240路录放音和DTMF资源，每30路递增。
9． 4-160路的传真资源。每4路递增。
10． 32-960路的FSK和DTMF数据收发资源。每32路递增。
11． H.100总线，可与CT240AG座席卡互连，提供1-360个座席。
12． 主叫号码识别。
13． 可按需在卡上直接扩充多个E1接入或更换信令接入模式。
14． 支持120ΩRJ45双绞线和75ΩBNC同轴电缆接入。
二.性能特性：
·CT8E1/D集国内三种通用信令于一卡，用户可选择或随时更换信令接入方式，保护了系统工程的原投资和升级的顺利展开，利于系统集成在国内各地区的扩展，缩短了系统的上市时间。
·单卡可完成信令接续转换业务。ISDN（PRI）、一号信令、七号信令三种信令的相互转接。
·2M（PCM）E1中继接入,单卡支持1E1/2E1/3E1/4E1/5E1/6E1/7E1/8E1等8种梯级密度接入，
完成30/60/90/120/150/180/210/240数字中继通道处理能力，满足国内全部信令方式。
·高端DSP专有算法设计，高达18片高性能DSP处理，获取2.9GIPS的数字信号处理能力，完全满足电信级系统的需求特性。
·传真和数据传输资源模块化设计，可随时根据实际需要选择，实现系统成本和收益适时核算。
·H.100资源交换总线，单机实现8-16块3800通道的无阻塞交换，完成信令接续、录放音、收发码、人工座席、电话会议、传真和数据传输等功能。
·可定义数字中继卡的任一通道为出中继或入中继，也可定义为双向通道。
·支持大容量录放音。专有的高性能DSP程序算法，充分发挥PCI总线全通路放音特性。数据交换总量是ISA总线 的8-10倍。
·1-31时隙中，可指定任意时隙为七号信令信道。 ·即插即用（PnP），易于安装，不需设置卡地址和卡中断，也不需设置主副卡。
·人性化产品设计，充分考虑了工程实施中的细小环节对工程的进展产生的影响，在卡上率先引立拔插手柄，用于用户安装和板卡定位,保证硬件在系统实施和搬移过程中的稳固性；备有120ΩRJ45双绞线和75ΩBNC同轴电缆两种物理接口方式，便于系统现场工程师的接续。
三.专有特性:
·独有单卡三种通用信令模式提供用户选择，免受不同地区不同信令申请限制。
·高达18片高端DSP，获取2.9GIPS的业界最高处理速度，无需占用主CPU资源，具有快速而稳定的系统响应能力。
·国内首块支持梯级密度和任一资源接入的数字中继语音卡，对用户的工程选型和扩容具有更广阔前景。
·独有资源模块化设计，可直接在卡上扩展达160路的传真和960路的短信传输资源。
·单板完成各信令间相互转接。
四.数字中继部分接口技术指标：
1.中继接口：E1接口 2M/PCM
2.物理传输：120ΩRJ45双绞线和75ΩBNC同轴电缆
3.语音编码：A律PCM 、ADPCM
4.信令方式： SS1、DSS1(ISDN)、SS7
5.数据总线：PCI接口。占用一个32位标准PCI扩展槽
6.交换总线：CT-BUS/ H.100总线。
7.单卡密度：30/60/90/120/150/180/210/240通道
8.单卡资源：中继接入、信令、语音、DTMF码、电话会议、座席、传真、数据传输
9.单机容量：64个PCM
五．应用开发环境：

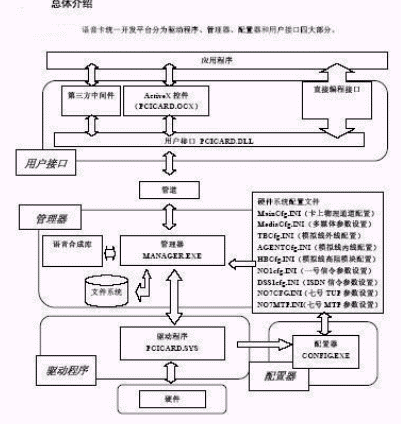

CT系列统一了软件开发平台，所有语音卡使用同一驱动程序，模拟中继和数字中继使用同一接口，二者的应用程序可无逢移植。
·硬件环境：586以上PC或工控机，占用一个PCI扩展槽，建议配置256M以上内存。
·操作系统：WINDOWS2000、WINDOWSNT4.0 + sp5.0或以上、WINDOWS 98/WINDOWS XP
·接口语言：DELPHI、VC 、VB、PB等以及其它能支持OCX/DLL的开发平台。
·开发平台: 提供OCX 控件或DLL动态链接库两种开发平台。
六．应用：
·高密度电信增值业务系统
·960路高密度短消息收发系统
·160路高密度高端传真服务器
·360端口座席高密度数字中继人工话务系统
·多媒体综合接入语音系统(Multi-media Access)
·大中型呼叫中心
·信令接入转换系统（ISDN/SS1/SS7）
·交互式语音应答系统（IVR）
·大型电话会议系统
·企业级个性化交换机
·语音信箱
