BEY-2000型护理呼叫系统方案
2004/06/17
一、 系统解决方案示意图

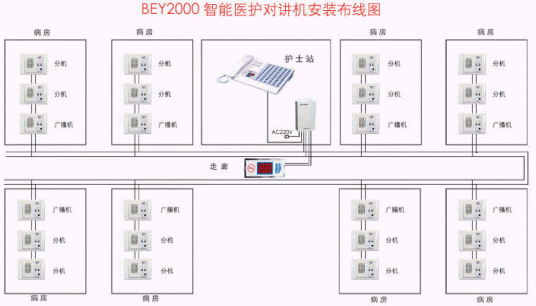

下图为BEY-2000型呼叫系统结构图：
·护理主机安装在护理站内，一般在每个科室的护理站安装一台呼叫主机，如有27层楼，每层楼一个护理站的话，则应配27台BEY-2000主机
·所有的呼叫分机并连到走廊总线上进行连接，有呼叫、对讲、复位等功能，分机照床号编号，如一科室有38床则每台主机应配置38个呼叫分机
·可选配无线BP机，由护士小姐随身携带，当有病号呼叫时随时随地都可接收病人的呼叫信息，以"滴滴"声提示护士，显示当前的呼叫床号，并能存储最新的12组呼叫号码
·可选配计算机通讯接口、软件，呼叫信号可以记录到计算机内，可供查询统计之用，另外可选配网络型电子一览表系统，通过和医院HIS系统数据库的对接，方便医院或养老机构开展智能化、网络化、远程化的现代化管理。
·护士工作站可配接大功率无绳子母电话机，在大楼内任意护士均可与病房进行对讲，并可以实现无线复位
二、 系统的特点及优点
·布线简单，施工方便：采用二总线结构，只要采用普通的二芯线将护理主机与呼叫按钮连接在一起即可，一般电工就可操作；
·产品在国内首家使用国际先进的SMT贴片生产工艺，元器件采用进口国际名牌优质产品，系统性能稳定，抗干扰性强，用户广泛，已经稳定运行于全国一千多家医院及老年机构，并已经出口到美国、香港、台湾等国家和地区。

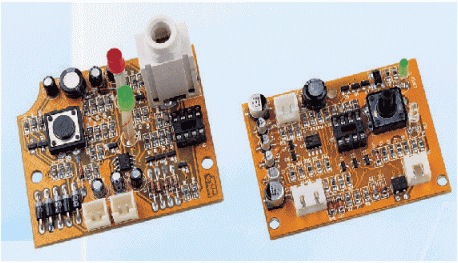

呼叫分机电路板
·呼叫信息显示直观：护理主机上可以显示呼叫信号发生的床位号；若同时有多个呼叫信号发生，则护理主机上的二位小数码管可循环显示呼叫信号，主机面板上与床位对应的指示灯也同时亮起，有多少个呼叫则有多少个灯同时点亮。当按下呼叫按钮开关时，同时有红光长亮；护理主机上亦发出悦耳的音乐提示声，提醒有呼叫信号发生。
·终端容量大：每台护理主机最大可连接80个呼叫按钮。
·具有电脑管理功能：呼叫信息可以记录进入计算机，使管理人员可以方便地查询呼叫信息发生的时间及地点。
·功能设置灵活，主机设有多种电子音乐提示音，通过按键调整，可以根据用户实际需求进行定制；分机采用美国Microchip公司的pic系列八位单片机作为编码芯片，改号方便，只需要更换编码单片机芯片即可，可靠性高。最新型号可以为系统集成商提供手持式编码器，无须拆卸分机即可改号。
·病房呼叫终端可以根据需要配无线手持遥控器，配合墙面分机，紧急时病人直接无线遥控报警，护士站即可收到呼叫信息。
三、 系统组成

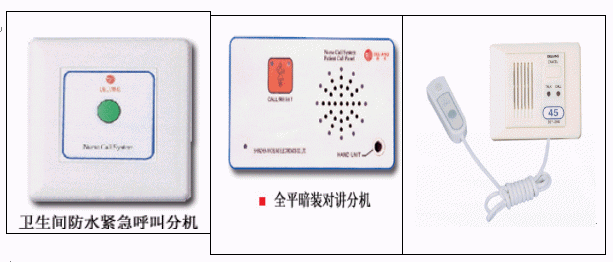

·呼叫按钮：三种不同外型可供选择
·护理主机：美观大方的一体化主机，可同时灯显、数码管显示，使呼叫信息显示直观便捷。悦耳的音乐声可以提醒护理人员前来查看呼叫信号；护理主机有接口与电脑相连，使呼叫信息方便地被电脑所记录。
·连接线缆：采用普通的二芯线。

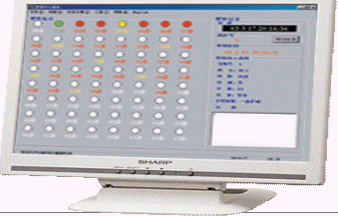

·管理电脑（备选）：普通PC电脑，安装数据采集及分析软件，记录呼叫信号发生的时间及位置以及护士响应的时间。
部分客户名单：中国人民解放军（北京）海军总医院 北京军区总医院
中国中医研究院北京西苑医院 北京解放军3 0 2医院
中国康复研究中心 北京市康复中心博爱医院
深圳市鑫德亮电子有限公司供稿 CTI论坛编辑
