G.shdsl 监测方案
北京志达荣业科技发展有限公司 陈战 2005/07/15
近年来,信息技术的飞速发展使人们获取、交流和处理信息的手段发生了巨大的变化,随着信息时代的到来,信息化发展也为企业工作带来了新的挑战和机遇。为适应企业改革开放和社会主义现代化建设的新形势对企业的要求是越来越高,迫使企业在现代化的竞争中,力争花最短的时间,创最大的收益。于是企业也要求北京志达荣业科技发展有限公司为企业提供更有利由企业发展的各种专网接入解决方案。
项目需求:
需求方有五个分点和一个总调度中心,总部需要对五个分点进行图像监控,数据传输,语音通话,总调度中心与五个分点的距离大约有三公里左右。总部与分点想建立一个专网通信网。在专网中要同时提供语音的接入和图像的传送,并且数据也要同时可以进行收发。

方案分析:
由于目前有很多的企业都需要建立自己的专网,进行独立的数据传输,但是由于目前一般真对专网方案的设计,有一部分是通过运营商提供的线路进行专网建立的,有一部分是通过自己辅设光纤进行组建的,然而由于有一大部分用户对专网的集成度和传输的速率要求不是太高,只需要传输一般质量的视频和语音及数据。然而如果采用常规的专网设计方案就有点过于浪费资源,及资金的投入也是相当巨大的,因此,北京志达荣业科技发展有限公司方案设计部供出了一套即适合小型专网用户的建设,同样也适合一些只需要简短组建,对专网的需求时间只是简单的,而不是常年或固定的用户。

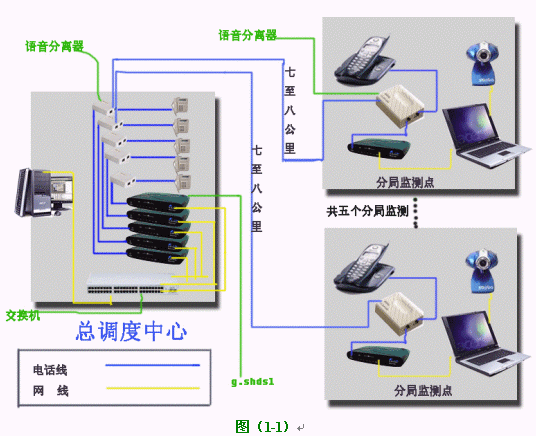

因此方案设计部设计出了一套采用G.SHDSL宽带传输设备,传输介质采用最常见的铜模拟电话线()(请参照图(1-1))
总部与分部的距离大约有三公里,那么我方可以提供用电话线进行数据、语音、图像的综合性传输。采用国际先进的G.shdsl 进行与五个分公司联网。组成一个企业专网。
数据传输问题解决方法:
采用G.shdsl 进行传输数据,通过一对电话线,带宽就可以达到2.3M,带宽传输为对称传输,传输距离可以达到7-8公里。而且两端接出的接口为以太网口,这样就为用户提供了方便,用户可以直接接入电脑或网络交换机。具体传输距离与速率请参考下表。
|
G.shdsl Router 传输距离对照表
|
| 链路速率 (Kbps) |
传输距离 (Km) |
| 0.4mm |
0.5mm |
0.6mm |
| 64 |
9.7 |
12.8 |
16.0 |
| 128 |
801 |
10.6 |
13.2 |
| 192 |
6.9 |
9.1 |
11.4 |
| 256 |
6.7 |
8.7 |
11.0 |
| 320 |
6.7 |
8.7 |
11.0 |
| 384 |
6.5 |
8.5 |
10.5 |
| 448 |
6.4 |
8.4 |
10.5 |
| 512 |
6.2 |
8.1 |
10.1 |
| 576 |
6.1 |
8.0 |
10.0 |
| 640 |
5.9 |
7.8 |
9.7 |
| 704 |
5.8 |
7.7 |
9.6 |
| 768 |
4.8 |
6.3 |
7.9 |
| 832 |
5.5 |
7.2 |
9.0 |
| 896 |
5.3 |
6.9 |
8.7 |
| 960 |
4.9 |
6.5 |
8.1 |
| 1024 |
5.1 |
6.7 |
8.5 |
| 1088 |
5.0 |
6.6 |
8.3 |
| 1152 |
4.8 |
6.3 |
7.9 |
| 1216 |
4.8 |
6.3 |
7.9 |
| 1280 |
4.3 |
5.6 |
7.0 |
| 1344 |
4.1 |
5.4 |
6.7 |
| 1408 |
4.4 |
5.8 |
7.2 |
| 1472 |
4.4 |
5.8 |
7.2 |
| 1536 |
4.3 |
5.6 |
6.9 |
| 1600 |
4.4 |
5.8 |
7.2 |
| 1664 |
4.4 |
5.8 |
7.2 |
| 1728 |
4.2 |
5.4 |
6.8 |
| 1792 |
4.2 |
5.4 |
6.8 |
| 1856 |
4.1 |
5.4 |
6.7 |
| 1920 |
4.1 |
5.4 |
6.7 |
| 1984 |
4.0 |
5.2 |
6.5 |
| 2048 |
3.6 |
4.2 |
5.5 |
| 2304 |
3.3 |
3.9 |
4.8 |
由于一路语音只站带宽7-8K的速率,而图像只站带宽50-500K左右。而数据只需要1-1.5M就能满足客户的需求,所以传输距离和速率是没有问题的。
语音解决方法:
一、G.shdsl 在电话线接入端可以分离出一路语音,只是在G.shdsl的两端需要加入一个ADSL的语音分离器就完全可以满足语音的需求,但是要切记,语音分离器要用质量好一点的。如果用户有交换机,同样可以接入电话交换机。进行多部电话的联接。
图像解决方法:
一、由于图像的要求质量不高,因此我公司在设计方案时采用了,普通的网络摄像头,来满足客户对图像的采集,及招开五个分点的视频会议。如果您感觉视频效果必须要达DVD的效果,我们同样也可以满足,你只需要在市面上购买一台安防用的摄像机,摄像机的后端加入一台网络视频服务器,由于网络视频服务器后端出的是Ethernet
接口。这样我们就可以直接接入我们的电脑进和视频,数据的采集了。
带Router功能的G.SHDSL+ 高速数据接入系统由志达推出的PAMSPAN-3000 SHDSL+ 符合ITU-G.991.2标准,为加强版G.SHDSL产品。它不但可以点对点成对传输,也可同IPAM2400S
SHDSL DSLAM连接使用。采用16-TCPAM编码方式,在铜线上进行对称的全双工数据传输,用户数据速率可从N*64K到2.3M(1对线)和4.6M(2对线)。新增加的拨码开关可任意在后面板上直接调节局端和用户端以及速率。适用于各种不同的应用环境中,包括:LAN
to LAN,IAD综合接入,以及取代昂贵的E1专线。同时SHDSL支持路由功能,为中小型企业构建实时,经济,安全的宽带网络提供最佳的解决方案。
特点
- 支持2.3M (2线)和4.6M(4线)
- 提供拨码开关调制,可不用电脑直接在设备上完成局端和用户端、速率的设定
- 支持桥/路由模式
- 更强的电源管理,智能电源功耗管理使设备更低功耗
- 提供1个或4个10M /100Mbps auto-negotiation
- DMZ主机/多重DMZ/多重NAT
- 支持VPN pass-through
- 支持完整的ATM协议栈
- 支持PPPoA 和 PPPoE,PAP/CHAP/MS-CHAP用户认证方式
- SNMP 管理,SNMP代理和 MIB II
- Web 服务器进行软件升级
规格
采用以上设备的优势:
一、 辅设线路方便。
二、 带宽最高可以达到50M,一般我方设计方案都采用2M设备进行设计。
三、 带有路由功能。
四、 能够多次利用,管理方便(通过IE进行多用户管理),投入资金低。
