TDMoIP和无线网桥组建话吧、网吧

深圳市虹扬信科科技有限公司郭栋 2009/04/21

一、概况和需求

　　电话超市拥有良好的市场前景以及很高的资金回收率，可大量应用在流动人口集中的车站、学校、商业区和企业等周边地区，具有业务开展容易和成本回收快的特点，是新兴运营商抢占市场、发展业务的有效手段。电话超市解决方案通过TDMoIP和无线接入系统的有效结合来构建电话超市，方案工作在5.8GHz微波频段，通过无线网络将运营商的IP骨干网络接到电话超市，具有资源利用率高，成本低，收效快的特点。

二、解决方案

　　电信运营商采用 5.8GHz无线接入做为无线传输通道，配合TDMoIP、第三方计费软件等其他设备，可为其用户提供完整的VoIP解决方案。TDMoIP提供以太网口及E1接口，可与以太网交换机连接，实现数据、语音的共享，具有带宽需求小、资源利用率高等优点。产品内建QoS机制，可使语音封包优先于数据封包进行传输，以充分保证语音通话质量，QoS得到保证，使语音质量达到电信级标准。

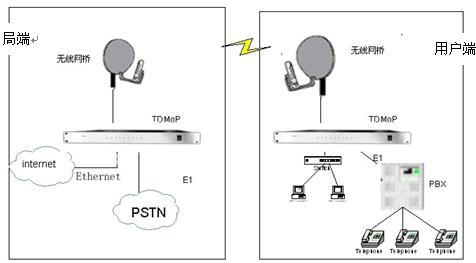

　　通过电信提供的E1接口组建电话超市，具体实施方案如下图所示。在局端提供E1接口，连接TDMoIP，TDMoIP提供的Uplink 与无线网桥10／100BaseT接口连接；

　　在终端站侧，另一套无线网桥采用10／100BaseT接口连接TDMoIP，通过TDMoIP与PBX相连； PBX出分机线，分机线连普通电话机，就可实现，同时还可实现包括局域网互连、Internet接入功能。通过和第三方计费系统连接，用于超市电话计费。图示如下：

三、与VoIP相比此方案的优点

　　运营商采用5.8GHz（该频段无须向国家申请）宽带无线接入系统方案开展电话超市业务，以无线做为传送介质，可在一些商场、旅游点、车站等流动人口密集处快速（迅速抢占市场）低成本的设立电话超市营业点。采用宽带无线接入系统建立电话超市，可采用点对点方式，也可以采用点对多点方式。可在每个电话超市建立一个5.8GHz终端站，无线系统中心基站采用扇区天线，以点对多点方式，可对半径5～10公里范围内的业务点进行接入。每个扇区提供的速率从11到54Mbps，每个营业点可设置几门到几十门电话不等。运营商可根据话务量的大小，灵活选择设备和配置方式，并可同时架设电话超市及网吧。

TDMoIP具备如下优点：

简单并且技术新颖

使用标准、成熟且人所共知的协议：T1、E1、IP

价格低廉

容许保留已安装的PBX等固有设备

对业务损害小

显著节约成本

低处理时延，无压缩语音技术，通话质量高

对信令和协议透明

数据和语音电路延伸

VOIP

复杂并且具有开创性

新发展的协议，如H.323、MGCP和SIP

升降机式的升级(重新投资电话交换机)

存在兼容性问题

分组依赖于编解码型

在记录码型时产生时延

语音通话质量有待提高

呼叫建立时间较长

需在信令格式间转换(如SS7和ISDN)

对现有PBX特性的支持有限

主要用于语音业务

四、无线网桥和TDMoIP简介

3.1无线网桥系统简介

　　无线网络在很多应用领域具有独特的优势：一、可移动性，它提供了不受线缆限制的应用，用户可以随时连接到网络上；二、容易安装，无需布线，大大节约了建网时间；三、组网灵活，即插即用，网络管理人员可以迅速将其加入到现有网络中；四、成本低，特别适合于变化频繁的工作场合，在难于布线的室外环境下，无线局域网可充分发挥其高速率、组网灵活等特点。

　　由电缆或光缆构成的局域网有其本质的缺陷：布线、改线工程量大；线路容易损坏；网中的各站点不可移动。特别是当要把相距数公里到数十公里距离的远程站点接入网络时，或把这样距离的两个局域网相联时，当采用电话线路做传输媒介时，有速率低、误码率高和线路可靠性差的问题；而铺设专用通讯线路时，有布线施工难度大，费用多、耗时长等不足。这些问题都不同程度的制约着正在迅速扩大的联网需求。解决这一难题最迅速和最有效的方法是采用新型的无线通信技术。无线网络具有无需布线，安装周期短，后期维护容易，网络用户容易迁移和增加等特点。它可以在有线网络难以实现的情况下大展身手

此系统主要特点如下：

组网灵活，一体化设计，结构紧凑，系统集成度高，维护方便

安装方便，快捷

减少复杂布线，减少投资成本，见效高

抗干扰能力强，工作效率高，适合5.8GHz频段工作要求

性能稳定，在大用户量接入的时候吞吐率不下降

延时稳定，不管用户数量多少，保持20ms稳定的延时

覆盖范围广，点对点工作加无源反射天线距离可达30公里，可以应用于远距离传输

上联接口直接为10/100BaseT以太网接口，适用范围广

有线和无线的比较：

	有线网络	无线网络
布线	布线繁琐，办公室电缆线泛滥。在高度信息化的社会，办公室成为信息网络系统的末梢。在办公室内，各种网络系统共存，已经出现电缆线的"洪水"。	完全不需要布线，再也不会出现到处是线缆的状况，在农村不易布设线缆的环境是非常理想的解决方案。
吞吐率	10Mbps、100Mbps、1000Mbps	可达54M甚至更高
成本	安装成本高，设备成本低，维护成本高	由于不需要布设线缆和无线网络本身的许多特征，安装成本非常低廉，且维护成本低使得它的整体拥有成本还是较有线网络有优势。频断开放，无需申请
移动性	非常低效，将工作人员限制在办公桌椅边，无法在移动的同时访问局域网和互联网的资源	移动性强。不仅因为无线网桥体积不大，采用5类线便于运输，而且，暂时不用的无线链路可以轻易拆下，并可以随时安装到需要的地方。有线网需要在每个工作地点布信息点，资源浪费巨大。
扩充性	较弱。由于一些原因，原有布线所预留的端口不够用，增加新用户就会遇到重新布置线缆繁琐、施工周期长等麻烦	较强，只需要增加适配卡就可以了，如果网络出现瓶颈，则也只需增加一个接入点就可以实现扩充。
线路费用	对于楼宇等之间的远距离连接，如果采用租用线路的方式，费用既高，传输速度也低	不需要增加任何租用费用，只需要架设天线等一次性投资即可。
安全性	高，主要在三层及以上实现	高，二层和三层共同实现

　　无线系统可以提供高质量的话音、数据、图像、互联网接入等各种服务, 具体应用包括电话超市、视频监控、网吧专线、电视会议、企业局网、电子商务、电子政务、远程医疗、远程教学、高速互联网浏览等。

　　无线网络系统具有价格合理，安装简易，配置灵活及扩容方便等优点。

3.2、TDMoIP设备

　　无线系统提供了点对点和点对多点的数据通信业务，但是无线系统本身只提供以太网接口。但是在目前的网络情况下，基础电信运营商的很多设备是基于时分复用系统（TDM）。例如程控交换机，PDH, SDH的传输网络和基站的接口等均为TDM接口（即E1接口）。在短期内，并不可能，也无必要将长期以来基于TDM技术发展起来的各种终端全部改造成基于数据包的新型终端。在以太网上实现透明的仿真E1通道，可以充分利用现有的各种基于E1的终端设备，在日益普及的大量以太网资源上快速提供各种服务。该设备可以在无线系统提供的以太网或者IP网上快速建立E1链路，实现E1在IP网络上的延伸，从而提供E1的快速接入。这样就可以实现了E1和IP业务的同时接入，同时实现宽带和电话业务。

　　目前E1的传输和接入较多采用光纤通信系统和数字微波系统。光纤通信以其巨大带宽、超低损耗和较低成本而成为干线传输的主要手段。但是，其较大的一个缺点就是必须铺设光纤，这使得光纤通信系统在某些不方便铺设光纤或者不能铺设光纤的地方受到了限制，而且光缆的铺设相对来说施工周期较长，对于某些紧急任务也无法及时满足要求。数字微波作为一种无线传输方式，在灵活性、抗灾性和移动性方面具有较大的优点，可以应用于干线光纤传输系统在遇到自然灾害时的紧急修复，以及由于种种原因不适合使用光纤的地段和场合。但是其自身的价格较高，受视距的限制且架设调试较复杂。因此微波的应用也收到一定的限制。

　　采用无线网桥和TDMoIP提供的E1接入方式可以较好的避免上述两种传输方式的缺点。首先该方式是采用无线的方式，具有无线网络的各种优点，方便安装和及时开通，使用灵活，语音质量高，因此性价比高。另外就是无线网桥的技术已经成熟，无线网桥的价格相对便宜。这样就可以给电信运营商提供一种经济简便的E1传输和接入手段。

　　TDMoIP是IP网络上的电路仿真技术，可实现语音和数据的多业务传输，具备一个上行数据口上连无线网桥，一个下行LAN接口用于网络数据的传输，1—2个E1端口，下接PCM，PBX这样的复用设备，与WLAN的结合实现E1在IP网络上的延伸，很好的满足了通信业务的需求。TDMoIP把整个E1封装进数据包，透明无压缩，效率高，传输延时小，能实现高质量的语音通话。
