新一代Windows Mobile智能手机解决方案K3

2009/07/30

　　2009年初中国发布了3张3G牌照，正式宣布中国3G时代的到来，3G时代对于终端消费者有什么影响，3G比以前的2G能给带给消费者什么新的体验，会给中国的通信市场带来什么变化，这都是业界所关心的问题。
　　
　　手机终端从2G手机到3G手机的转变，类似于从PC时代进步到互联网时代，带来的是巨大的改变。2G手机主要注重于手机自身的功能，和外界的数据交换并不是手机的主要关注点；3G手机更加注重和网络的连接。在3G发展中，在西欧等3G业务发展快的地区来看，如何利用3G强大的数据能力是3G业务能否成功的核心。而要能够充分利用3G的数据能力，就需要手机终端在数据处理、音视频处理上有强大的处理能力，并能够支持较多的扩展软件和增值服务。

　　从国外的经验来看，在3G时代，简单的功能手机(Feature Phone)已不能满足不断增长的数据业务需求，全球智能手机的销量近3年来不断的已超出市场两倍的速度成长，在当前金融海啸的背景下，预期2009年全球手机销量下降7%的情况下，2009年的智能机销量预计还有大于20%的增长。

　　K3智能手机解决方案

　　在中国向3G大步迈进的时候，可以预期这也是中国智能手机得到飞速发展的时代。顺应趋势，海思半导体推出Turnkey智能手机解决方案K3。该方案支持Windows Mobile 6.1操作系统，核心芯片采用海思半导体研发的Hi3611，为中国国内手机设计公司和手机品牌商提供了量身定制的智能手机解决方案。Hi3611芯片基于Arm926EJ内核，最高频率460Mhz，内部集成PMU、音频编解码器、触摸屏控制器等，具有业界最佳集成度。Hi3611的功能框图如图1所示。
　　

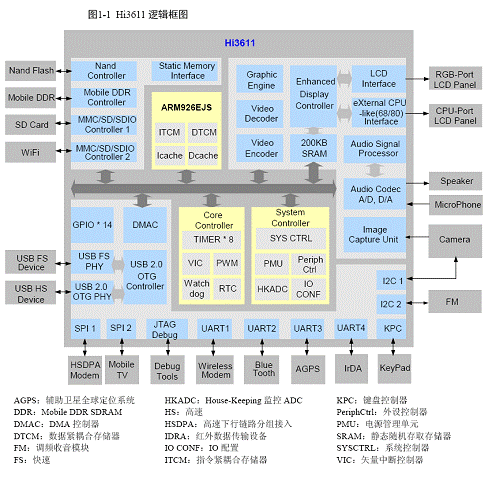

　　图1、Hi3611逻辑框图

　　主要功能

　　K3解决方案是全球首款智能手机的Turnkey解决方案，图2是功能框图。K3智能机整体解决方案支持BT/FM、Wi-Fi、GPS、CMMB（带CA）等功能，功能齐全，并能支持Edge、CDMA1X 通信模块，不久后也会推出支持TD-SCDMA、WCDMA、EVDO的解决方案。　　

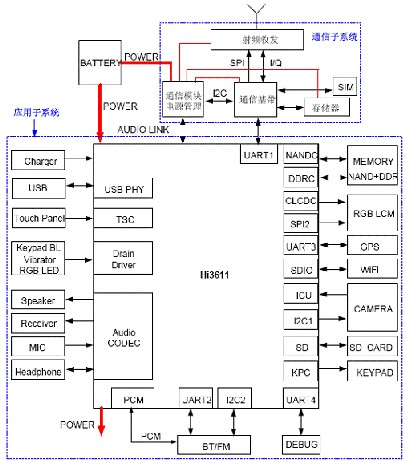

　　图2、k3解决方案功能框图

　　K3智能手机方案的主要功能包括：集成460MHz 的ARM926EJ-S 处理器，支持ARM Jazelle Java硬件加速；支持移动SDR/DDR SDRAM，提供片内8 层总线并行访问，最高30Gbps的片内带宽；支持8/16位NAND Flash存储访问及Flash lock 功能；支持智能功耗性能调节；支持丰富外设接口和传感检查功能；丰富的媒体功能，提供完整的图形加速、图像处理和音频处理解决方案；部分IO 支持1.8V/2.5V 电压可配、工作模式可编程；支持低功耗模式；提供方案级完整的电源系统与多种充电方式。

　　此外，K3方案还具有强大的多媒体功能：支持丰富的2D 加速特性，支持BLT 和画线功能；支持MPEG4/H.263/H.264/VC-1视频硬件解码，分辨率QCIF/CIF/QVGA/VGA/D1，帧率最高30fps；支持MPEG4/H.263视频编码、分辨率QCIF/CIF/QVGA/VGA，帧率最高30fps；支持JPEG 格式硬件图片编解码，分辨率最高800万像素；支持最高800万像素的CMOS 传感器图像输入；支持30万像素摄像，帧率最高30fps，支持QCIF/CIF/QVGA/WQVGA/VGA 预览，帧率最高30fps；内置高性能音频编解码器，输出采样频率支持44.1kHz和48kHz，支持声音播放和录音。

　　同时，K3还提供多种外围接口，包括：4个高速UART接口，用于BT、通信Modem、AGPS、红外器件对接和加载调试等，最高支持3.75M波特率；2个高速SPI主控制器，支持4个SPI片选，用于通信Modem、移动电视接口和显示屏配置等功能，最高支持15M波特率；2个I2C主机接口，支持1.8/2.5V I2C 器件；支持USB2.0 OTG，内置USB2.0 HS OTG PHY，支持USB1.1设备接口，内嵌USB2.0 FS PHY；2组MMC/SD/SDIO 接口，支持SDV2.0、SDIOV2.0、MMCV4.2 等多种协议，用于存储卡连接和Wi-Fi连接等功能；2组PWM输出，做背光调节；内置4线电阻式触摸屏控制器，支持触摸屏连接；提供标准锂电池充电控制器，支持USB电源或标准AC充电电源；内置10位HKADC，实时监测电池ID电阻、电池电压检测。

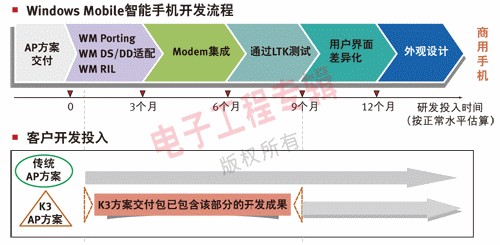

　　图3. Windows Mobile智能手机开发流程示意图

　　交付和功耗优势

　　目前市场上舶来的智能机方案存在诸多问题，例如，开发周期长、人力投入大、技术支持差、成本高居不下、功耗难以控制等。通常需要几十人，花费8~12月左右时间才能研发出一款智能手机。相对于其他方案，K3具有如下优势：

　　1) 投入小、产出快。达到现有功能手机的开发投入水准；
　　2) 成本低。整机最终售价能够进入主流市场的范围；
　　3)功耗低，很好的解决了功能提升和功耗控制的矛盾；
　　4) 有卖点。在视频、电视以及上网和游戏这些方面有先天的优势作为卖点；
　　5) 提供的解决方案能够直接通过微软的LTK测试；
　　6) 业界率先推出支持Windows Mobile 6.5的方案。

　　海思K3智能手机整体解决方案最大的特点就是方案的完整度，为确保客户的快速导入，海思甚至提供了全套的生产测试方案。基于K3平台的典型研发人员配备和开发周期如下：　　

硬件：1~2名，完成改版工作；

BSP：1~2名，负责LCD、Camera和键盘等外设的替换；

应用：海思交付件在Windows Mobile基础上，已完成了其它必备的应用，因此上层软件无需额外工作，对于有定制化需求的客户可按需配备。

典型的开发周期为：2~3个月量产。

　　海思K3智能手机解决方案在功耗上采用了突破性的设计，首次在AP中集成了PMU、音频编解码器、充电器等外围电路，并采用了自有IPPS（智能功率性能调节）动态功耗管理技术，使整个系统的动态功耗在同类方案中处于领先地位。

　　除了交付和功耗优势之外，K3方案在多媒体方面做了很多软件方面的工作，包括对Windows Mobile本身DS/DD架构的优化，而这一部分工作是其它方案所没有的。得益于全硬件的设计架构，K3方案具有强大的多媒体处理能力，能够实现真正流畅回放H.264/H.263/MPEG 4/VC1 D1视频，达到并超过iPhone的视频回放效果，而实测的连续回放时间却大大超过了通常水平：
　　

H.264 2M码率 VGA视频回放实测（观看模式）：5~6小时（1000mA电池）

CMMB（观看模式）：5~6小时（1000mA电池）

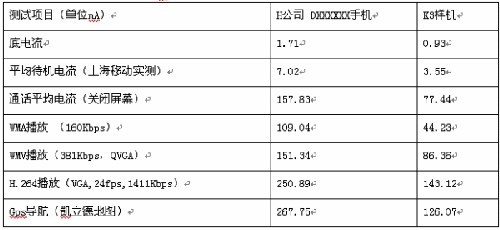

　　表1. 平均电流实际测试数据（mA）

　　本文小结

　　目前，中国手机设计业同质化严重、价格战惨烈，利润率过低已成为整个行业无法摆脱的梦魇，金融风暴的意外到来更是雪上加霜。现在整个行业都在寻找新的方向，3G牌照的发放给中国手机设计业带来一个摆脱当前困境的好机会，如何抓住这个机会是每一家手机设计公司都要慎重考虑的问题。海思适时推出的K3方案是为中国手机业量身定做的智能手机解决方案，以帮助中国手机设计业者抓住智能手机发展机遇。
