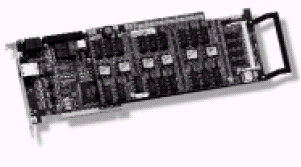

DM/F240-1T1-PCIU
和 DM/F300-1E1-PCIU 传真板卡
2005/07/11 ....高密度高容量的DM/F240-1T1-PCIU和DM/F300-1E1-PCIU传真板卡面向的是大规模传真应用.
在一块板卡上, 支持24或者30个功能丰富的传真资源, 再加上一个集成的网络接口.
功能概述
高密度
....DM/F240-1T1-PCIU
和 DM/F300-1E1-PCIU 在单板上提供24或30个发送接收传真的智能通道以及一个网络接口. 提供高密度和集成的网络接口可以减少系统的板卡数和成本.
传输时间短
....14.4 KB/s 快速的传真传输,
所有通道上同时可以发送或接收.
全球兼容性
....兼容T.30协议和变种,
与全球传真设备高度兼容.支持 T-1 和 E-1 ISDN协议和 T-1 和 E-1 CAS 协议, 可为全球不同市场提供方案.
快速的发送量
....板卡上轻松支持 MH, MR, 和 MMR 压缩, 有更快的发送量. 有户每分钟可以发送更多页,
也减少了花在电话上的时间.
支持操作系统
....这两个高密度传真板卡支持Windows（NT,2000,XP）,
和 RedHat Linux.
可升级
....基于DSP技术,
提供最大的灵活性和未来固件升级的可能. ....在DM/F240-1T1-PCIU
和 DM/F300-1E1-PCIU 上的资源的高密度降低了每个端口的成本, 每台机箱可以用更少的板卡, 最终总体来说更少更小的机箱. 一台机箱里最多可以插8块板卡.
....支持 Dialogic® Dialogic® Global
Call API接口,提供更大的扩展系统的灵活性, 满足不同商业需求.
应用
板卡的关键应用包括: 配置
....DM/F240-1T1-PCIU 和 DM/F300-1E1-PCIU 板卡可以在一个机箱里面和其它Dialogic的PCI产品共同工作.
前瞻性的设计把H.100接口加入板卡, 简化了与下一代CTbus产品的连接. DM/F240-1T1-PCIU 和 DM/F300-1E1-PCIU 板卡也可以使用一个可选的CT
Bus/SCbus 转换器与现有的SCbus产品连接.
软件支持
....DMF2401T1PCIU
和 DMF3001E1PCIU 传真板卡的传真功能使用R4 API, 保证了清晰无缝的与已有程序的集成, 保护了开发者的代码.
....支持Dialogic®
Dialogic® Global Call API, 这是一个统一的呼叫控制的编程接口和协议引擎, 使用它在全球不同信令系统上(例如ISDN PRI,
T-1 robbed-bit, R2/MF, 脉冲, 还有更多 ) 可以使用相同的应用程序, 它也提供了根据不同商业需求扩展系统的灵活性. 技术规范 硬件
| 总线 | 通用
PCI (5 VDC 或者 3.3 VDC) | | 大小 | 全长 |
| 电话总线 | CT Bus, H.100 | | 传真和网络接口可共享 |
| 电源需求 | +5 VDC/19 瓦 | | +12
VDC/N/A | | -12 VDC N/A | | +3.3 VDC/N/A |
| 散热 | 每块卡50°C 2.3 CFM | | 每块卡40°C
1.5 CFM | | 每块卡30°C 1.1 CFM | | 操作温度 | 0°C
to +50°C | | 储存温度 | -20°C to +70°C |
| 湿度 | 非凝结8% to 80% | 软件
| 操作系统支持 | RedHat Linux |
| Windows NT 4.0 | | Windows 2000 | | Windows
XP | | API | R4 (传真) |
| Dialogic® Dialogic® Global Call (呼叫控制) | 传真功能
| ITU | T.30, T.4, T.6 | | V.17,
V29, V27ter, V.21 | | 速度 | 14.4
Kbps, 可自动降速 | | 发送和接收 | | 同时在所有通道 |
| TIFF | 单页,多页 | | 压缩 | MH
(ITU T.4, 1D) | | MR (ITU T.4 2D) | | MMR (ITU T.6) |
| 板卡上方便支持 | | ASCII到TIFF转换 | 板卡上方便支持 |
| 页头 | 板卡上产生, 方便支持 | | ECM | 支持 |
| 宽度 | A4, A3, B4 | | 轮寻 | 简单和逆向 |
| 解析度 | 标准 (100 x 200 dpi) |
| 很好e (200 x 200 dpi) | | 超级好 (200 x 400 dpi) |
| JPEG/JBIG | 彩色传真和灰度传真直接转发功能 | 网络
| 类型 | T-1 (DM/F240-1T1-PCIU) |
| E-1 (DM/F300-1E1-PCIU) | | 接口
| RJ-48C | 网络协议
| T1 CAS | E&M | | Loop
start | | Ground start | | T1
ISDN | DMS100 | | AT&T 4ESS | | AT&T
5ESS | | E1 ISDN | INS1500 |
| Euro-ISDN | | R2-MF | 安全和EMC认证
| FCC
| 通过 | | C-UL | 通过 | | UL | 通过 |
| CE | 通过 |
硬件系统需求
....SR
5.1.1 使用DM3需要200MHZ, 128M(2块或更少板卡) 或者 512M(3块或更多板卡) 希望了解更多信息, 请访问网址 http://www.Dialogic.com
|
