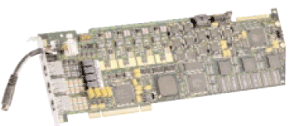

Dialogic® 集成DI0408LSAR2 PCI板卡
单卡整体解决方案：四个模拟接口＋八个模拟座席＋资源

2005/07/11

特点及优点

高度集成

• PCI单卡上强大的DSP处理能力可以提供语音，传真，会议，音频和交换资源，单独就足以作一个方案
• 有四个模拟接口做呼叫控制和音频检测，主叫号码识别，电源失败转移，还可以访问共享语音会议和传真资源
• 八个模拟座席接口，做呼叫控制和音频检测，FSK信令，还可以访问共享的语音会议和传真资源

可扩展性

• 台计算机中最多可以插八块板卡，可以让4外线8内线配置扩展到32外线64内线

灵活性

• 所有Dialogic Dialogic板卡都兼容的， 可以为任何应用提供灵活多样的配置

资源和高级功能

• 语音放音和录音 － 提供12个录放音资源， 可以与外线和座席绑定，也可以独立，用来做语音消息，自动语音应答和其它应用
• CSP － 支持4路可路由的CSP资源
• 会议 － 支持最多三个会议，最大九个同时的会议成员分布在一个或多个会议中
• 传真 － 板卡上支持软传真收发
• 主叫号码 － 所有外线支持接收和发送主叫名字和号码，使用FSK可以扩展到所有的座席
• 挂机状态FSK － 可以在挂机状态给座席发送FSK数据， 可以支持类似主叫号码或呼叫等待等

功能

• 消息等待 － 通过FSK信令，控制座席消息等待标志（message waiting indicator）
• 等待音乐 － 有一个输入接口可以用来录制等待音乐或语音提示

开发标准

• CTBus接口（H.100） － 可以与其他接口和资源板卡一起扩展系统大小和功能。 支持SCbus模式，与老的Dialogic产品兼容。
• 座席设备 － 使用价格不高的2500型电话，模拟电话，CLASS功能电话（包括消息等待灯和主叫号码的支持）
• GlobalCall － 通过GlobalCall提供统一的呼叫控制访问，减少开发时间，系统可全球部署

可靠性

• 非阻塞 － 所有外线内线都由一对一的拨号音，DTMF和交换资源
• 故障补偿 － 如果遇到服务器断电或者不可用， 板卡可以直接连接前四个内线和外线，还提供基本的服务可用性
• 电源和铃流 － 提供单独的电源，铃流支持，符合REN标准
• 服务和支持 － Dialogic支持， 是融合通信平台方案的领导者

应用

基于服务器的PBX

• 在windows NT和windows 2000平台上， 可以集成统和通信交换平台，包括语音，会议，VOIP，语音识别和传真等功能。

客户呼叫中心

• 内呼外呼的呼叫中心
• 自动呼叫分配（ACD）

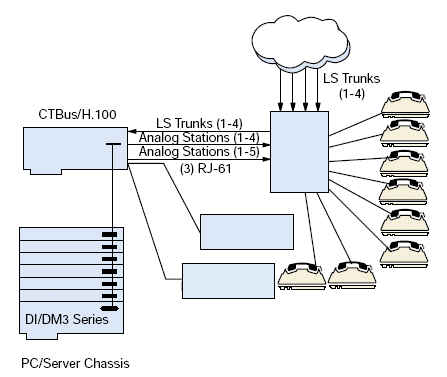

配置图

　　Dialogic Dialogic 集成产品是融合通信平台的建筑模块。 DI0408LSAR2板卡是被设计用在中小型基于服务器的PBX和呼叫中心系统中的，有外线内线丰富的接口资源的板卡。

　　这个PCI全长卡可以自身作为一个方案或者与其它硬件通过CTbus接口互联。 DI0408LSAR2板卡是第二代板卡，它把过去的母板加子板改进为一个单独的母板，这可以增加资源的可用性和选项。 它支持许多国际的认证。

　　Dialogic Dialogic DM3的融合资源架构提供独立，高性能，基于固件的网络协议和媒体处理资源，可以在兼容的硬件平台上操作并集成。

技术规范**

　　端口数 　　　　　　12
　　系统最大板卡数 　　8
　　模拟网络接口 　　　4
　　模拟座席 　　　　　8
　　录放音资源 　　　　12 个固定资源或者8个可共享具有对话录音功能的资源
　　会议资源 　　　　　9
　　传真 　　　　　　　2 (V.17 软传真)
　　CLASS　信令　　　　FSK
　　资源共享总线 　　　CT Bus (H.100 兼容)
　　控制处理器 　　　　ARM7 TDMI
　　DSP 　　　　　　　 三个 Motorola* 56311 DSPs @ 150 MHz, 每个最小 150 MIPS
　　总线 　　　　　　　PCI 全长卡

主机接口

　　总线兼容　　 与通用PCI兼容. 兼容PCI规范2.2。
　　总线速度 　　33 MHz .
　　总线模式 　　32位到16位转换在目标模式
　　共享内存 　　128页
　　操作系统 　　Windows NT / Windows 2000 / Windows XP

电源需求 (来自PCI插槽)

　　+5 VDC 1.2 A max.
　　+12 VDC 10 mA max.
　　–12 VDC 10 mA max.

外线接口

　　外线类型 模拟（EIA/TIA 464B）
　　环流范围 20 mA to 120 mA
　　铃音检测 40 Vrms 到 130 Vrms; 15.3 Hz 到 68 Hz
　　REN 0.6B
　　电池反向检测 是
　　回声返回损失 最小–24 dB
　　连接头 RJ-61 (四个外线接口)

Station Interface

　　信令类型 环路启动(Loop start)
　　环流范围 25 ± 5 mA
　　开放环路电压 20.5 ± 1 VDC
　　外部电源供应 每个板卡需要一个
　　振铃频率 20 Hz
　　振铃强度 40 Vrms @ 20 Hz 最小到 4 REN
　　2线返回损耗 25 dB
　　最大环路长度 3500 英尺使用 24 AWG
　　连接头 连个RJ-61

语音输入接口

　　输入阻抗 1000 Ohms, AC连接的
　　最大输入等级 600 mVpp
　　连接头 1/8英寸电话插孔

传真功能

　　传真资源 2
　　传真兼容 V.17
　　传真速度 14.4 Kbps
　　自动降速 12kb/s, 9.6kb/s, 7.2kb/s, 4.8kb/s
　　传送接收数据模式压缩 MH， MR， MMR， EMC功能都是可选的
　　二进制文件传输 支持
　　宽度 A4, A3, B4
　　解析度 标准 (203线／英寸 X 98线／英寸，203线／2.5cm X 98线／2.5cm)
　　很好(203线／英寸 X 196线／英寸，203线／2.5cm X 196线／2.5cm)

会议

　　会议资源 9
　　会议大小 2 到 9 会议方
　　最大会议数 最大 3
　　功能 自动增益,动态创建/删除, 动态添加／删除, 回声消除, 教练/学生模式, DTMF音　　量控制, 音频监控, 活跃讲话方判认.

环境

　　操作温度 0o C 到 +50o C
　　储存温度 –20o C 到 +70o C
　　湿度 8% 到 80% 非凝结

最大操作温度下散热条件

　　50° C 每块卡0.6 CFM
　　40° C 每块卡0.4 CFM
　　30° C 每块卡0.3 CFM

安全, EMI 和电信认证

MSI 电源模块

　　MSI 电源模块产生-24到-70伏特电压来驱动集成座席接口卡. 每个板卡需要一个电源模块. 电源模块连接到一个预先做好的在板卡上的电源电缆. 通过DI0408LSAR2 上接口连接到板卡的电源模块 (市场名称： MSISCGBLPWRMOD)

连接头
　　输入连接头 　　标准北美 AC 输入
　　输出连接头 　　6针母DIN
　　内部电路 　　　用户不可换

电源需求
　　输入电压 90 到 265 VAC, 47 到 63 Hz
　　输出电压 –24 VDC: 1.0 A
　　–70 VDC: 300 mA
　　输出波纹 100 mV (峰值到峰值)
　　校正百分比 ± 2.5% 在–24 V
　　± 7.5% 在 –70 V
　　操作温度 0o C to +50o C
　　大小 6.5 英寸长, 3.75 英寸宽, 2.17 英寸高
　　保证 http://www.dialogic.com

安全认证
　　UL: 1950 3rd edition File No: E148586
　　TUV: EN60950 File No: B970624072005
　　CE: CUL (CSA 950) File No: E160908
　　DENAN: PS-E MEL 080801-NC 4339

电环接口适配器和电缆

　　DI0408外接设备包括三个RJ－61的电缆，一个RJ－11的接线盒。RJ61电缆通过板卡连接把外线和内线连接到RJ－11接线盒。 RJ-11接线盒把RJ-61分离开为模块化的RJ-11的接口，有4个外线和8个单独的模拟座席接口。

　　RJ-61的三头线包含三个RJ-61电缆和每头四相RJ-11分离器。这可以区分外线和座席。

系统硬件需求

• 带有Dialogic Pentium处理器的PC 或服务器, 有全长的PCIU插槽, 兼容32位, 33 MHz, 和5 V/3.3 V 信令.
• Windows NT 和 Windows 2000 操作系统所需的额外系统硬件支持
• 应用程序所需的额外系统硬件.

如需更多信息, 请访问 http://www.Dialogic.com
