移动定位业务

2005/07/11

1. 概述

。。各项业务分析报告和预测都显示移动定位业务LBS将是一项非常重要的增值业务,成功推出移动定位服务对于移动运营商来说是一个重要的机遇。另一方面,对于能够正确反映实时和有用位置信息的增值服务,移动用户也表现了他们愿意为此付出额外费用的强烈意愿。

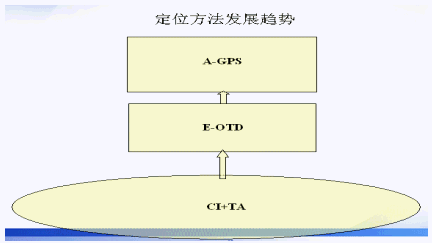

。。国际上常见的定位技术演进路径如下图,一般是先提供单点定位,随着网络的升级再提供三点定位,再随着手机的更新升级到AGPS方案。

。。鉴于移动现在网络条件和终端条件不适合采用三点定位技术的EOTD方案,故CI+TA方案将是普通可行的方案。随着移动网络的升级定位系统可以同步升级到支持E-OTD的三点定位技术,在终端升级到可以内嵌GPS芯片时,AGPS定位技术将是最终的目标方案。

2. 移动定位平台组成

。。移动定位业务平台系统包括三个组成部分:基础定位平台基本定位平台、移动定位中间件平台、移动定位应用。

  • 基础定位平台:
    基础定位平台接收和处理来自定位应用的请求并从移动通信网中查询和计算手机终端的位置。基础定位平台可以使移动运营商根据不同定位应用需求和现有网络设备来提供不同质量的服务,使网络资源达到最大的被使用程度。

  • 移动定位中间件平台:
    是一个让定位应用从定位平台获取移动用户位置的一个主要IP连接点。其主要功能是能够认证和许可上百的定位应用,提供完整的隐私保护,灵活的计费管理,引入包括地图在内的第三方业务资源系统,并确保这些应用能够同时或非同时的访问底层网络定位服务。系统应可完全支持语音、WAP、SMS、WEB四种业务接口。

  • 移动应用:
    主要由各SP提供,通过与中间件平台的接口,提供基于定位的应用服务,这些应用包括公众应用及行业应用。

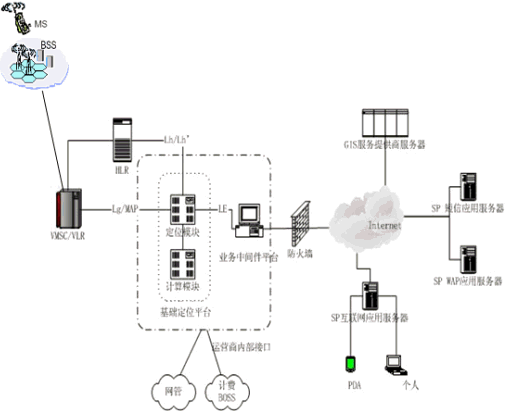

3. 系统组网结构

。。众所周知,Dialogic的七号信令产品对MAP协议有很好的支持,很大程度降低了系统的集成难度。从板卡SPCI4,CPM8,Blue Branch到网关产品SIU520,Epping,可以极大的满度基础定位平台中定位模块部分的要求。

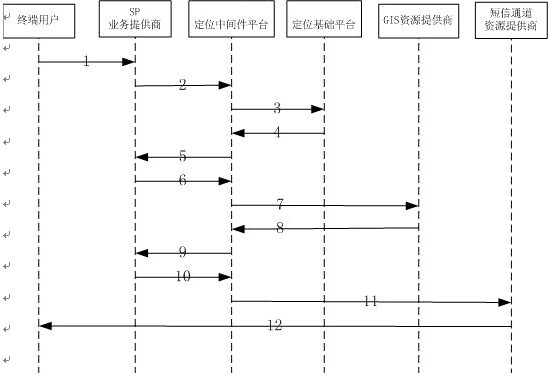

4. 应用定位过程描述

。。由移动终端用户通过手机短信,向某个SP发起定位服务请求,该SP通过定位平台得到位置信息以及GIS信息,最终通过短信将数据发送回移动终端用户。

  • 终端用户向SP发起特定的定位业务的请求。该请求可以是通过SMS/WAP/Internet/Voice等各种方式接入到SP,SP处理根据自己的特定的业务逻辑处理该请求。

  • SP处理完自己的业务逻辑后,向定位业务中间件平台要求定位服务。

  • 定位业务中间件平台向基础定位平台发送定位请求。

  • 基础定位平台通过标准ATI信令,根据定位请求的内容,在GSM网络中查询所请求的移动台的位置信息,并以经纬度的格式返回给定位业务中间件.

  • 定位业务中间件按照SP的要求返回特定格式的经纬度信息。

  • SP向定位业务中间件发送请求,要求将经纬度信息转换为对用户和业务有意义的GIS信息。

  • 定位业务中间件按照SP所要求的特定的位置信息的内容,向GIS资源提供商发送相应的服务请求。

  • GIS资源提供商向定位业务中间件返回GIS信息。

  • 定位业务中间件按照SP所要求的GIS信息的返回格式向SP返回数据。

  • SP按照业务和用户所要求的格式组装短信数据,并向定位业务中间件发送短信数据请求。

  • 定位业务中间件r将短信数据请求发送给短信通道资源提供商。

  • 短信资源提供商将含有用户所要求的数据的短信发送给终端用户。
