Dialogic® NetStructure®
ZT 4807后板扩展板
2005/07/11
。。这种单独插槽、6U板经专门设计可用于从后板提供符合PICMG
2.16标准的单板计算机(SBC)的I/O接入功能。该单板计算机可以兼容RPIO针。它包含了Dialogic NetStructure
ZT 5504、Dialogic NetStructure ZT 5524、Dialogic NetStructure ZT 5515系统主处理器主板以及其它由第三方提供的单板计算机。它也可以与Dialogic
NetStructure ZT 5090 4U通用分组交换平台上的后面板插槽相连。
。。Dialogic NetStructure ZT 4807
后面板转换板将所有电缆从系统背面输出，并可以接入辅助的IDE通道、COM1和COM2串行端口及软驱。它可以在未打断处理器主板工作的情况下进行故障排除和系统维护，从而增强了系统的可靠性和可用性。
。。主要特点
- 符合PICMG 2.16标准

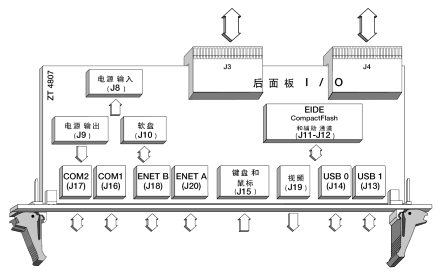

- 后面板接口包括：
-以太网链接的活动状态LED
-2个RS-232串行端口连接
-键盘/鼠标组合PS/2接口
-VGA
-2个USB接口
- 内部软接口和IDE接口
- 为SBC重启和无屏蔽中断(NMI)提供的按钮式开关
- 内部CompactFlash接口，可选择作为主接口或从属接口
- 主单板计算机上VGA视频和USB信号的RPIO接入
- 热拔插弹出开关
- 2个LED指示灯
-随时热拔插功能
-IDE接口和/或CompactFlash扩展卡上的活动
- 4针电源软接口
。。技术规范
。。CompactPCI核心规范，PICMG 2.0 R3.0
。。CompactPCI 热交换规范，PICMG 2.1
R2.0
。。CompactPCI 系统管理，PICMG 2.9 R1.0
。。CompactPCI 分组交换背板规范，PICMG 2.16
R1.0
。。用于NEBS/ETSI的设计
。。外设和I/O接口
。。来自于处理器主板用于后面板ZT 4807板转换I/O信号通过J5、95针、2毫米×2毫米的母板边接器
。。I/O接口 。。。。。。。。兼容性
。。COM1串行端口。。。。。。9针D-shell，16550
。。COM2串行端口。。。。。。9针D-shell，16550
。。PS/2键盘/鼠标接口。
。。6针，DIN，PS/2
。。以太网接口A 。。。。。。8针，RJ-45，w/整体LED
。。以太网接口B 。。。。。。8针，RJ-45，w/整体LED
。。VGA 。。。。。。。。。。15针D-shell
。。USB 0 。。。。。。。。。4针USB，A型
。。USB 1 。。。。。。。。。4针USB，A型
。。内部I/O接口
。。CompactFlash 。。。。。
Type I/II扩展卡
。。辅助IDE接口 。。。。。。40针Ultra
DMA/33
。。软驱接口 。。。。。。。
34针 PC/AT
|
