■ 概 述
Dialogic® ™ SG430信令网关在新一代网络和业务平台中是很关键的设备。除了支持标准的协议和体系结构，该网关还能提高系统的可靠性、可维护性和效率。
SG430信令网关是七号信令系统和IP网络之间的接口，从而可以从IP应用程序（如软交换单元和移动网络单元）接收或者向IP应用程序发送七号信令信息。
它使这些应用程序分布在多个平台上，从而使网络具有可伸缩性和弹性。路由算法并不仅仅在IP域中重新创建七号信令链路和链路集，还形成了高级分布式业务平台的基础。该网关使用IETF组织的SIGTRAN协议，从而保证与第三方设备的互操作性。
SG430信令网关的灵活性和控制功能使它成为呼叫控制应用和事务应用的理想选择。该网关能够用于创建无线和智能网系统、IP电话网关、扩展现有网络的七号信令网的带宽等。该网关使用SIGTRAN流控制传输协议(SCTP)和适配层，通过IP网络向远端应用或者在网关之间透明地传送七号信令。SG430信令网关管理网络互通，如在IP域与七号信令之间的可用路由的监控和报告。
当新的业务和体系结构在现有网络和新的以数据为中心的网络中开始部署时，就需要有基于标准网络升级系统。SG430信令网关采用了成熟的七号信令软硬件、互操作的SIGTRAN协议，具有强大的七号信令和IP网络控制功能。
SG430信令网关是设计用于广域网(WAN)架构之上的。
■ 应 用
SG430信令网关可以用于各种应用场景和环境中。在公共电话网和其他可靠性要求很高的环境中，该信令网关是一个理想的选择。对于很多七号信令/IP应用，该信令网关都是最佳的选择。

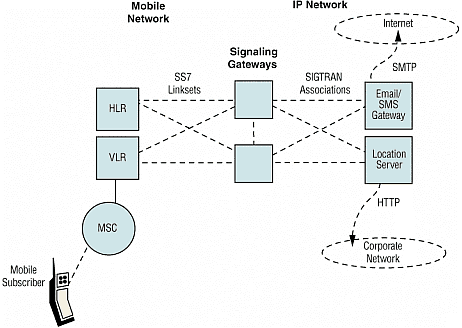

◎ 移动短消息/位置服务
通过与GSM-MAP/TIA-41软件和SIGTRAN软件相结合，或者与其他SIGTRAN兼容的应用服务器相结合，
SG430信令网关能够用于创建移动短消息服务或者位置服务。系统提供分布式IP主机的消息路由功能和七号信令链路的管理功能。这样，采用低成本的设备就可以实现具有高度可伸缩性和可靠性的系统。它还是在传统2G网络中集成Web、电子邮件、及其他数据服务的理想选择。

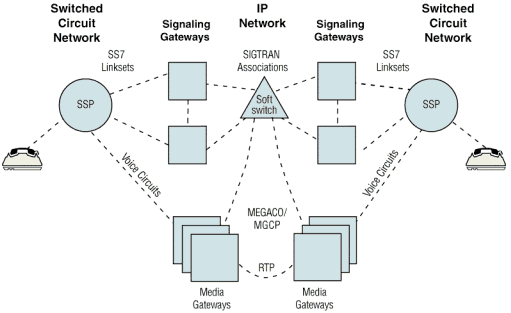

◎ 分布式交换
使用SG430信令网关来提供信令连接，就可以构建一个分布式交换环境。这样，信令网关、媒体网关和呼叫控制平台就可以放在不同的地方，从而可以用分布式、可伸缩、且成本效益高的IP系统来取代庞大的交换机。

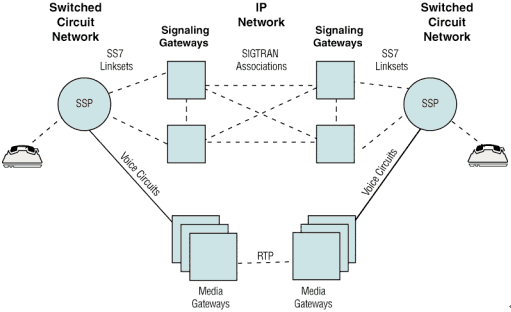

◎ SS7
Long Haul and Offload
通过两个SG430信令网关系统，就可以用低成本高带宽的IP链路来进行可靠的七号信令传输。七号信令网络最初是为基本呼叫控制应用而设计的，现在随着新业务如短消息和智能网等业务的推广而使七号信令网不堪重负。为了快速而有效地增加带宽，SG430信令网关使用IP数据网进行可靠的七号信令传输。SG430信令网关系统中每个网关有两个以太网端口，这样可以进行有弹性的网络设计。

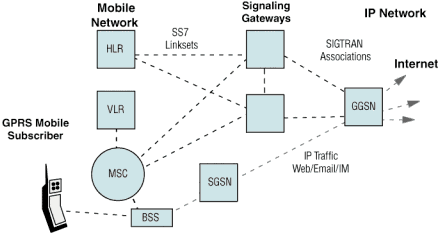

◎ GPRS集成
要把移动网络的GPRS业务（2.5G）添加到全球移动通信系统（GSM）中，就要求可靠的IP承载和管理与现有的电路交换网络的结合。SG430信令网关为在IP链路或标准时分复用（TDM）链路上按要求传输七号信令提供了有效的路由。这就使运营商可以把GPRS业务添加到现有的网络中，从而大大降低总成本。该网关还为以后用IP链路来代替七号信令链路提供了很好的途径。

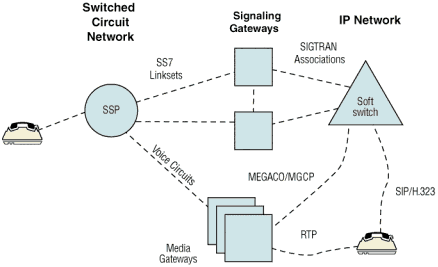

◎ IP电话网关
SG430信令网关对于创建PSTN/VOIP网关是一个理想的选择。SG430信令网关在SIGTRAN/SS7兼容的软交换机之间互联，使用一种完全标准的途径提供增强的七号信令连接。因为有时可能需求添加其他单元或其他厂商的设备，所以，该网关对于保证可伸缩性和厂商无关性是一个理想选择。

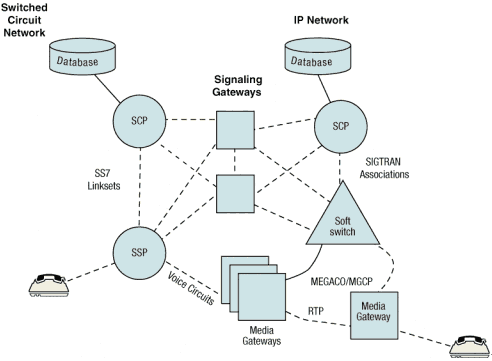

◎ 智能网业务控制点(SCP)
基于IP的实体可以通过SG430信令网关查询七号信令数据库，反之亦可。例如，在网络向IP转变时可以设置一个数据库。该数据库可以在任何一种网络中，而SG430信令网关提供无缝的互操作功能。

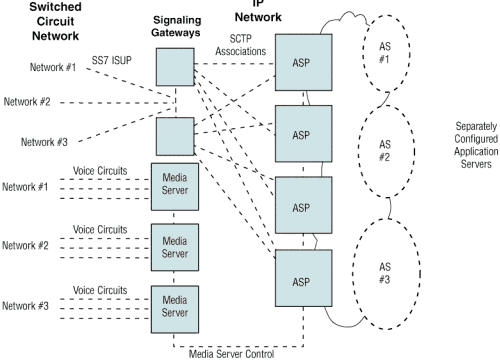

◎ IP应用业务提供者
应用服务提供者可以使用SG430信令网关来为现有网络创建具有多种业务的分布式平台。应用服务器处理每一种业务时，使用网关路由信息来处理特定的呼叫。这样，应用服务提供者
(ASP) 就可以在单个分布式系统上提供多个不同虚拟应用服务器的配置信息和状态。
■ 智能消息路由/参数处理
SG430信令网关支持标准SIGTRAN路由功能和七号信令路由功能。它还可以支持更多复杂的客户定制的路由，从而在实际网络部署时提供更大的灵活性。与七号信令消息参数处理相结合，就能够解决网络或设备不兼容的问题。采用该网关，还能够在不增加任何设备的前提下，创建消息来处理更复杂的和功能更强大的新业务。
SG430信令网关可以根据各种参数（包括起始点标识、目的点标识、起始网络、业务标识、综合业务数字网用户侧ISUP承载标识/电话用户侧TUP承载标识CIC）把消息路由到IP主机。

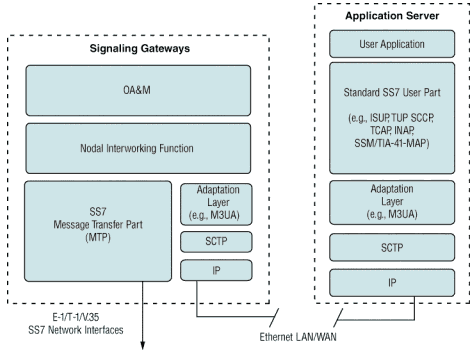

■ 应用服务器软件
SG430网关带有一套完整的协议软件，包括SIGTRAN SCTP和应用层软件，如MTP3用户适配层 (M3UA)，以及标准的七号信令用户端软件，如ISUP、移动应用部分
(MAP)、或者智能网应用部分 (INAP)。标准的配置和消息接口，与Global Call软件一起，使现有系统可以很轻松地升级，并为创建新的业务提供高度灵活和功能强大的接口。
基于Dialogic® ™ SG430信令网关体系结构的信令网关与应用服务器软件的结合，使构建完整的信令应用具有良好的可伸缩性、弹性和较高的成本效益。SG430信令网关支持多种七号信令协议，并带有可互操作的SIGTRAN协议，
SG430信令网关和应用服务器软件可以在多个厂商的设备之间实现无缝的互操作。
■ 系统的弹性

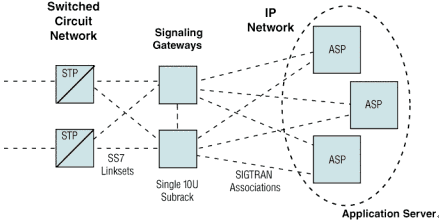

利用有弹性的七号信令体系结构，一对2U网关可以运行在双激活状态。在这种配置下，每一个信令网关都独立地运行，并与另一个网关配合，使每个网关都能知道当前的状态。在正常情况下，两个信令网关都共享负载，并分担系统吞吐量。当其中一个信令网关发生故障时，另一个网关就担负起所有的负荷。
相连接的IP主机可以作为离散的应用服务器进程而组成一个分布式应用服务器，这使系统具有很好的伸缩性，并能用于N+1的负载分担。
一对信令网关同样可以作为一个节点运行编码，保证ss7节点的高可靠性。每个网关有两个以太网端口，这两个端口都可以用于管理和传输信号流，或者是两者的结合，从而保证最大的弹性和灵活性。
固件特性的结合，使该信令网关具有很高的容错性，而不需要有复杂的应用管理。
■ 操作管理维护
SG430信令网关支持标准的操作、管理和维护（OA&M）接口，包括信令网络管理协议(SNMP)，并能轻松集成到自动/中央管理系统中。
◎ 统计数据搜集
SG430信令网关支持协议层和系统操作的统计数据的搜集。流量测量对链路使用、流量和系统性能进行准确地监控。这些数据可以从操作管理维护接口中取得，也可以向远端数据中心进行周期性的报告。关键数据可以存储在非易失性存储设备中。
◎ 配置
可以用两个本地终端端口中的任意一个来进行配置，也可以通过局域网或广域网 (LAN/WAN)使用传输控制协议/网络协议(TCP/IP；Telnet)进行远程配置。配置参数可以动态修改，而不会影响到该单元的其他部分中正在进行的正常操作。参数输入之后，新参数立刻生效。所有的配置数据都保存在非易失性存储器中。一旦掉电，在恢复供电之后，该单元将自动重启并根据当前的配置参数恢复所有操作。
◎ 告警
用户可以使用状态命令来查询所有内部模块的当前运行状态。内部告警日志记录了发生的事件。所有的告警条件都可以从管理接口进行查看。用户可以随意配置每个告警事件的级别，从而激活三种告警级别（一般告警、主要告警和紧急告警）。这些告警通常通过电缆传输反映到网络管理中心的告警面板上。脉冲编码调制、信令、或系统告警通过前面板上的发光二极管
(LED)来标识。所有告警事件都可以有选择地报告到远程管理中心（使用远程数据中心或者SNMP通过TCP/IP）。
◎ 远程数据中心
远程数据中心功能使多种管理数据都可以自动传送到一个或多个远程计算机上。使用记录、消息失败和告警事件都可以在发生时传输出去，而流量管理数据则根据用户配置的时间间隔周期性生成。所有传送到远程数据中心的数据都是逗号分隔的文本文件（CSV），在后续处理中可以方便的导入到电子表格或数据库中。
远程数据中心功能使信息可以从远程站点上载到该单元中。可以在离线状态下准备配置信息，然后从远端动态进行加载而不会影响当前操作。也可以远程进行软件升级。
◎ SNMP
除了已经提供的各种管理功能之外，该单元还提供一个SNMP接口，从而可以从远程SNMP管理站进行监控。
■ 信令能力
·可以连接多达12个相邻的TDM点标识
·可以间接连接（通过信令传输点STP）到多达256个TDM点标识
·同时连接到四个不同的七号信令网络，每个网络采用不同的标准，如ANSI、ITU-T和MTP
·支持14、16或24比特点标识大小的同时灵活操作
·可配置的数据速率（56或64 kbit/s）和错误纠正模式 (基本或PCR)
·SCTP与其他32个信令网关结合组成网状网络
·SCTP与200个应用服务器进程相结合
■ 技术规范
Dialogic® ™
SG430信令网关
V.35接头是一个单个高密度接头。用户提供的电缆的每个端口是分开的。作为替换选择，Dialogic可以提供分叉电缆来把高密度D型接口转换为两个15针D型接口（DB－15）。
