多媒体融合网络武汉科大校园网建设新思路

2005/11/14

　　武汉科技大学中南分校是经国家教育部批准，具有独立颁发学历文凭资格的普通高等学校。办学七年来，学校已经发展成拥有10个学院，40个本专科专业，在校学生16000余人，享有良好社会声誉的新型高等学府。

　　1.网络建设要求:

　　随着学校的规模发展，武汉科技大学中南分校希望建设基础网络平台，要求该IT平台具有安全、稳定、先进、高性能、业务丰富的特性，不但能满足学校当前的需求，还能够在可预见的未来不落后和易扩展。

　　在基础网络的基础上构建VOIP(VOICE OVER IP)，语音和视频作为基础业务和数据完全融合。要求语音网络覆盖行政楼，图书馆，外语学院，商学院，艺术学院，文法学院，信息学院，以及4栋教师公寓。在基础网络上要求实现语音、数据、视频(课件)等综合业务的承载，实现语音视频通讯，网络选课、图书资料存储查询，财务，OA办公等多种业务，同时确保优异的服务质量。

　　要求实现IP语音网络向广域网的扩展，实现IP语音无处不在，内部电话完全免费。并保证广域网的安全访问。

　　2.技术解决方案:

　　万丈高楼平地起——基础网络构建

　　武汉科技大学全网采用华为3Com网络产品,实现语音、数据、视频(课件)等综合业务的承载，为了构建基础网络平台，华为3Com选用Quidway? S8505万兆核心路由交换机作为整个网络的核心，以高密度、大容量的转发性能为丰富的业务提供支持。Quidway? S8505万兆核心路由交换机具备178Mpps的处理能力，300G的交换容量，并可以升级到600G;接入采用为教育行业定制的E026/E050交换机，实现整网的安全接入的完善的带宽管理功能。网络出口采用NE20-8第五代路由器实现双出口，实现灵活的路由策略。

　　具体网络拓扑如下:

　　好风凭借力，助我上青云 ——IP语音网建设

方案简介

　　IP语音网采用华为3Com全系列语音视讯产品。为了满足学校通讯的需求，华为3Com选用Quidway XE2000 IP PBX语音服务器作为核心呼叫控制设备，作为独立控制的语音服务器，网络规划完®全自主，实现快速部署。采用50余台ViewPoint® 8220p桌面可视终端和Quidway® VG20-32/VG20-16， VG80-20语音网关满足用户不同层次的业务接入需求。

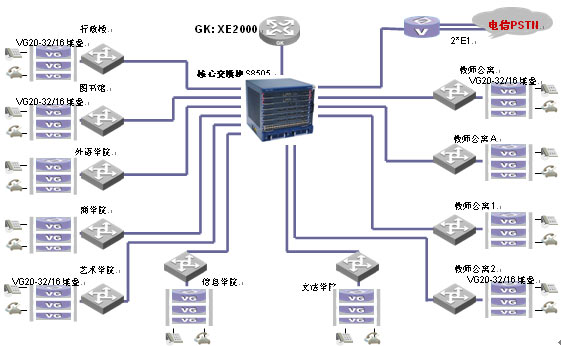

　　IP语音网拓扑图如下:

　　通过在公网部署XE2000语音服务器实现IP语音网络向广域网的扩展，实现IP语音无处不在，内部电话完全免费。公网XE2000与中南分校局域网XE2000配合轻松实现NAT/FW穿透，无需添置任何其他设备，对已有NAT/FW设备影响小。

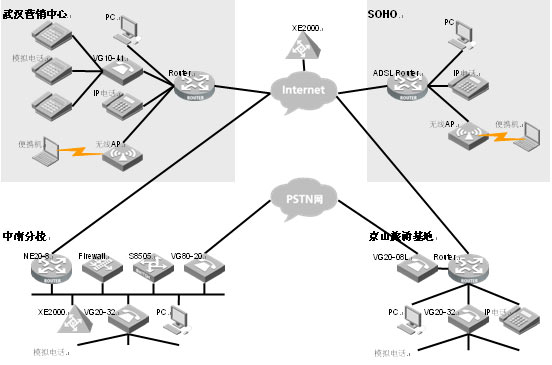

　　具体的组网方案图如下:

　　方案特点

　　方便为本

　　本方案充分考虑了不同的情况以及用户的使用习惯，本着给用户方便的原则提供了多种接入方式。语音网关接入大量模拟终端，照顾用户使用习惯并降低成本，智能化IP终端提供更多先进业务。用户可使用语音网关+模拟终端、智能IP终端、PC+软电话等多种手段访问IP语音业务，适合各类用户。借助无线AP，ADSL Router等设备可实现小型分支结构、SOHO用户的接入;

　　节约之道

　　高密度语音网关可接入大量模拟设备，完全保护已有设备投资。统一的PSTN出口及用户可控制的通话收敛比有效降低市话包月费用。

　　部署在中南分校VG80-20和京山的VG20-08L实现IP语音落地，任意地点到武汉和京山的PSTN通话只需支付市话包月费用。整个IP语音网络基于已有数据网络，全面降低布线成本。

　　同时，整套系统提供统一的集中式管理机制，设置灵活、管理方便，运行维护成本低。

　　融合之美

　　在该方案中， Voice和Video作为基础业务和数据完全融合，丰富了学校教学，办公的模式，提供了多种沟通方式。IP语音在与PSTN完美融合的同时向VOIP渐进，用户在使用低成本接入手段的同时可以体验各种先进IP融合业务，进而使学校的办公效率得到极大提高。另一方面，该方案提供用户接入、呼叫控制、资源管理、网络管理等功能的设备实现完美融合;同时计算机和电话系统集成接口让业务融合成为现实。

　　安全之稳

　　使用Quidway® XE2000 IP PBX语音服务器的IP语音系统支持H.323和SIP双协议栈，可灵活演进，规避新技术选择风险。

　　同时，该方案能通过断电保护，网络中断保护，冗余备份，过载保护四种手段保障整个IP语音网的安全性:断电情况下，自动切换到备份线路，保证语音通信正常进行，来电后自动恢复IP网;IP网络中断后，自动切换到备份线路，网络恢复后自动恢复到IP网;分布式架构以及独有心跳协议实现双机冗余备份，达到99.999%的电信级要求;核心设备 IP PBX资源占用率过高时，自动丢弃部分优先级低的呼叫，保证系统不会崩溃。

　　配合华为3Com特有动态VPN技术，有效保证广域网安全访问。

　　3. 效益实现:

　　该校园网投入运行以来已承载了语音视频通讯，网络选课、图书资料存储查询，财务，OA办公等多种业务，真正实现了三网合一，在提高基础设施利用率的同时还大大降低了运维支出。

　　在2005年招生工作中，该校需要部署大量分机对招生工作进行支撑，一方面大量学员及家长需要对学校情况进行咨询，另一方面学校需要确认诸多已报名学员的入学意愿。由于IP语音系统的建成，几天之内即完成了数百部电话的安装、放号、权限设置等工作。2005年该校成功招生达5000余名，IP电话功不可没。

　　在使用过程中，用户反馈IP电话通话质量达到甚至超过PSTN通话质量，IP电话已经成为武汉科技大学中南分校广大师生日常生活中不可或缺的好伙伴，好助手。

　　武汉科技大学中南分校三网合一建设的成功也为其他高校建设改造校园网提供了新思路——媒体融合网络。在建设IP网络的基础，融合语音，视频应用，使网络更好的服务于学校师生。
