H3C助力抚顺网通承建平安城市监控系统

2008/10/22

项目背景

  随着中国经济实力的飞速发展,中国城市的规模不断扩大,相比于城市规模的扩大和人口的增长,城市安全设施的建设却有明显的滞后性。近年来,无论是“非典”等紧急卫生事件还是城市治安事件都对公民的生命财产安全造成冲击,因此,城市安全防护越来越成为公众关注的焦点,政府也以“构建和谐社会”为目标,通过采取一系列措施,保障广大公民的日常生活安全。

  对于一座人口上百万的大型城市而言,需要进行防范的地点有上万个,原有小区域的监控系统存在典型的区域和行业特征,信息资源有限、无法实现视频信息的“流通”和“共享”,成为一个个孤立的“信息孤岛”,无法满足现今信息化社会资源共享的需求。

  就抚顺市而言,下辖四区三县和两个开发区,市区人口150余万人,仅一期监控系统就要建设近千个监控点,实现对重点公共区域和商业区域的安全管理,并需要建立统一的管理指挥调度中心,在各个区县公安局建设分控中心,实现视频信息的纵向管理和横向共享,构建城域化、网络化、智能化、系统化的城市监控系统。

方案介绍

  根据建设城域化、网络化、智能化、系统化的城市监控系统的总体需求,对整个视频监控系统进行规划,整个系统采用了H3C公司的iVS IP智能监控解决方案,包括视频编解码器、网络设备、存储设备和平台软件:


  1. 前端监控点分布

  由于城市监控系统前端监控点的数量非常巨大,覆盖面也较为复杂,对应于不同的场所,要求采用不同的前端接入设备。对于重点部位,需要采用带高速云台(PTZ)的枪机;对于主要交通枢纽,采用高速球机;对于卡口,采用固定枪机……通过使用不同的前端摄像设备,完成城区范围内的监控点覆盖。由于城市监控方案对图像质量要求很高,需要使用高清的网络编码器,完成视频模拟信号的高清数字化。H3C EC1001监控媒体终端采用MPEG2/4的编码方式,能够达到FULL D1的图像分辨率,严格的工业设计标准也保证了长时间的野外工作。全部采用H3C EC1001监控媒体终端进行模拟视频信息的数字化,并在网络上进行传输。

  2. 承载平台规划

  一般说来,城市监控系统的网络承载平台要求建设专网或者VPN网络。对于光纤资源较为丰富的城区,可以使用数字SFP光纤接入,一个前端摄像头对应一条光纤;在光纤资源较少的区域,可以使用EPON(无源光网络)技术,一芯光纤上可以同时接入多个前端摄像头,大量节约了光纤资源和光纤租用成本;对于较为复杂的环境,不适合进行布线,可以采用无线接入的方式,降低施工成本。

  3. 各级监控中心建设

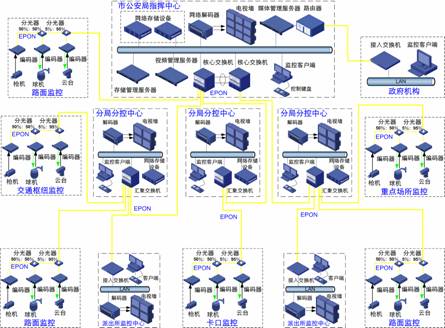

  按照城市监控系统的建设规模,可以分为市局指挥中心、分局分控中心和派出所监控中心三级。

  派出所监控中心作为系统的接入层,主要负责所辖范围内监控前端图像的实时监控和切换等,一般不对视频信息进行存储,对历史数据的查询和调阅通过网络向上级分控中心索取。所有前端监控点的视频信息都通过网络汇聚到区县的公安局分控中心,实现分局汇聚。

  区县公安分局分控中心完成对所辖范围内监控点的实时监控和视频信息的存储,并负责监督派出所的实时监控情况,在必要时可以直接管理和调用派出所所辖的前端监控点。

  市局指挥中心作为城市监控系统的核心,集中了视频管理服务器和数据管理服务器等服务器群,并对分局储存的关键视频信息进行备份,实现集中管理和调度。市局指挥中心融合GIS地理信息系统、报警联动系统、IP通信系统、数据库系统以及警务信息系统和三台合一系统,实现多系统资源的整合,视频信息的综合利用。

实施效果

  抚顺市公安局采用了全EPON的接入方式,进行整网建设。前端H3C EC1001监控媒体终端的EPON子卡输出光信号,通过光纤汇聚到分局监控中心的H3C S75系列交换机上,简化了网络拓扑,同时降低了70%左右的光纤租用费用,提升了系统的可靠性和安全性。

  结合抚顺市城市监控系统的实际情况,采用了分局汇聚的方案,实现所有视频信息在分局进行调用和存储。抚顺市公安局不直接负责各个派出所监控点的控制,由各分局自行管理。在市局配置一套H3C VM视频管理服务器和DM数据管理服务器,可以管理1千个监控点;同时配置多个DC1001监控媒体终端实现监控图像的电视墙显示;并通过EX1000 数据存储阵列实现监控视频图像的备份;利用VC8000客户端强大的管理功能,实现系统管理和软件观看。各分局负责所辖派出所监控点视频信息的汇聚和管理。配置不同数量的DC1001监控媒体终端实现监控图像的电视墙显示;通过EX1000 数据存储阵列实现监控视频图像的集中存储;利用VC8000客户端管理各个派出所的监控点。

选择H3C的理由

  对于一个优秀的城市监控系统,能够在完成视频信息的实时监控、事后调查取证之外,还能够融合其他系统资源,成为城市应急联动中心的基础平台。H3C基于数字化IP网络平台的智能监控系统,能很好地融合到城市的应急联动中心:

  1、标准的IP专网/VPN实现了系统的城域化和网络化,同时保证了系统的封闭性和安全性,确保未授权的人员无法入侵应急联动系统。

  2、EPON技术在节约链路资源、提升系统可靠性之外,可以对每条链路进行相应的QoS(服务质量)保证,确保VoIP业务的稳定运行,实现IP通信与监控系统的共享链路,为接警出警、指挥调度和三台合一提供硬件平台。

  3、基于网格存储的网络存储设备可以在网络上分布式部署,由指挥中心统一管理,确保了视频信息的可靠存储和快速调用,同时,配合相应的数据库软件,可以实现整个城市数据信息的共享。

  4、监控系统提供的标准API接口,可以供增值业务开发商进行人像识别、车牌识别、动态感知等智能化业务,显著提升系统的智能化水平。

  正是基于以上的原因,抚顺市公安局最终选择了H3C的IP智能监控解决方案进行城市监控系统的建设,为正在建设的城市应急联动中心奠定了坚实的基础。
