  “手拖手”型和“自动混音型”会议系统是会议系统发展过程中出现的两种模式,手拖手型会议系统较适合于经常装拆移动且传声器数量较多的“讨论会”场合。而在配置有专业音响设备且具备一定建声条件的厅堂,讲台上布置多只传声器以备多人发言,或参与讨论人数并非特别多的场所,采用自动混音型会议系统则能获得较佳的音质效果。

  不过,两二之间并无绝对的优劣,而是各具特点,因此在某些场所这二者模式被整合应用在一起,如广州白云国际会议中心就是一个典型的实例。在广州白云国际会议中心,有大小共61间会议室,其中许多房间都同时配置手拖手型和自动混音型会议系统各一套,以充分满足不同类型会议对扩声的不同要求。

  手拖手型会议系统中的每个单元配一只传声器和一只小型扬声器,各单元之间通过1根多芯电缆串联连接,“手拖手”即由此得名。

  自动混音型会议系统组成的核心是自动混音台(Auto Mixer,亦称为自动调音台),每个混音台可接入4~8只传声器,还可多台混音台链接达到数百只传声器。每只传声器都可单独调节音量。自动混音台是基于噪声门(Noise Gate)的原理工作,当有人讲话使传声器接收到某一“门限电平”以上的声音信号时,传声器自动开启,不讲话时则自动关闭,“自动混音”即由此得名。

  不过,随着技术的进步,会议系统逐渐朝着智能化的方向发展,自动混音型会议系统组成的核心也由自动混音台渐为智能会议混音器所替代,下面我们就着重介绍几款智能会议混音器产品。

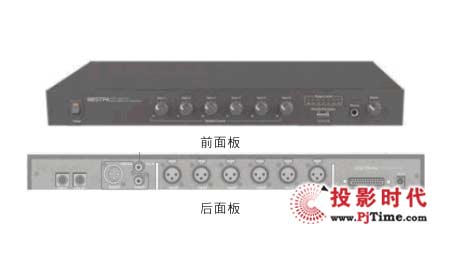

BESTPA贝声智能会议混音器

  BSH-M8600六路智能会议混音器无论是在会议场合、演讲厅、多媒体教室、广播电台,BSH-M8600六路智能混音器,均得到广泛应用。工作中语言清晰、操作方便。同时,它能最大限度地消除或减弱这些场所中的反馈。由智能混音器组成的会议系统是理想的解决方案。发言模式:系统具备三种发言设置,即优先发言、按顺序发言、集体讨论。优先设置:每个通道可设为优先通道,优先通道发言时,其他通道的发言将自动衰减,出厂设置为-20dB(最高设置为- 40dB)。自动语言开启电路设计,具有抑制反馈啸叫功能。幻像供电:六路平衡输入均提供直流48V幻像供电。扩展串联,简易方便,功能不变。

技术指标:

  输入阻抗 麦 克 风:600Ω 辅助输入:50KΩ 串联输入:20KΩ
  输出阻抗 平 衡:300Ω 不平衡:400Ω 串联输出:100Ω
  最大输入电平 麦克风:-24dBV LINE:27dBV
  频率响应 50-20000Hz 幻像供电 DC-48V 控制电压 5V DC
  供电方式 AC24V 功耗 14W 尺寸 (W)430mm × (H)44mm×(L)238mm



联创科技 K782智能会议混音器

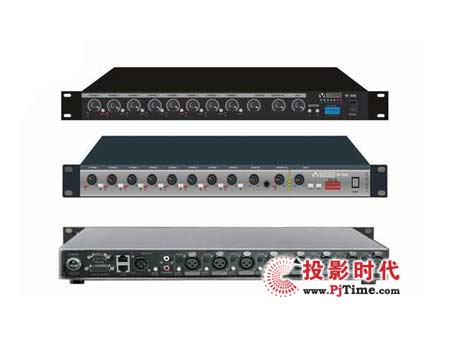

声杰WT-808智能混音系统



  声杰八路智能会议混音器,全新微电脑CPU处理器,自动判断环境噪音设置开启电平,使常见的反馈问题得到极大限度的控制,即使环境较为复杂的会议室,会议也能顺利进行,配备RS-232接口,可连接电脑或中控控制,支持16台扩展串联,本机设有外部触发控制接口,可配合中控来控制摄像头组合成视频会议系统。本系统非常适合中小型会议室及法庭使用。

功能简介

  具备8路信号输入,自动开启只有信号输入的通道,通道闸门动作电平能自动调整或手动调整 。
  每通道均可设定为优先发言,在优先发言时,其它通道的发言将自动关闭。
  每通道的输入口可以根据输入设备的不同来选择不同的输入电平,另外还可以单独来调节通道的 增益。
  每通道的的音量可以单独调整,另外还配有高性能75Hz的低频衰减电路,能有效切除低频信号的干扰。
  本机具有48幻像电源供电系统,并分CH1-4和CH5-8两组控制,以适应多种类音频设备输入的需要。
  NOMA功能:NOMA(Number of open Microphone Attenuated)线路可根据使用通道的增多自动调整输出电平。在多台混音器扩展使用时,能防止因系统整体的增益上升而产生的声音啸叫。
  配有Aux & Control 接口,可控制外部信号灯或摄像头控制机,另外还可输出1-7通道的音频信号方便现场录音使用。
  配备RS-232C接口,可连接中控及外部控制器,方便控制每通道的开启或关闭,还具有强大的扩展能力。
  本机具有平衡式与不平衡式输出功能,还可以从各通道的前级直接输出,同时设有耳机监听功能,能给现场有一个出色的控制平台。

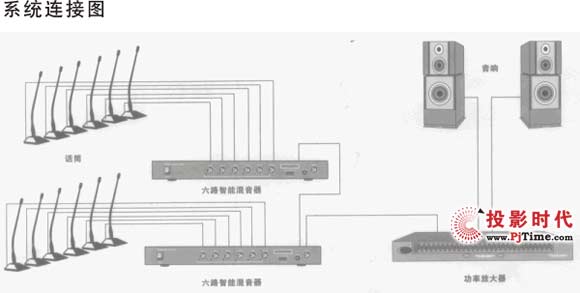

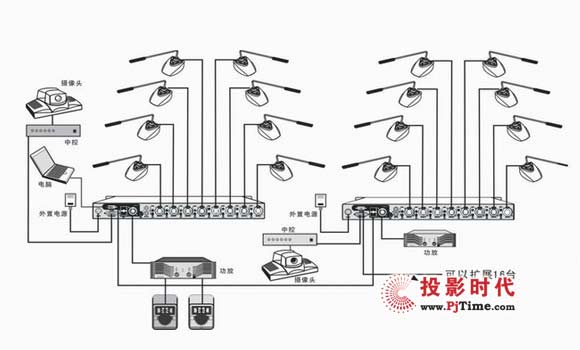

连接示意图

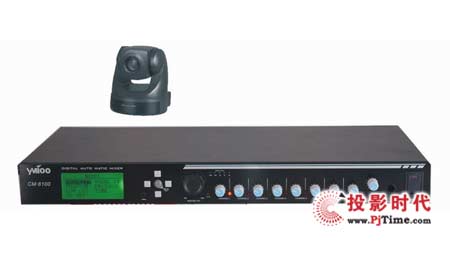

ymioo数字混音器CM8100

  ymioo数字混音器CM8100是世界上真正第一款数字式的智能混音器,在多方面有突出的创新功能设计,各种灵活机动的应用方式将完全取代传统模拟方式,开创一个全新的智能视频会议新时代。由高速DSP微处理器控制,集“混音器,视像跟踪解码器,视频矩阵等于一体的新一代智能自动混音器。它可使用低阻抗动圈话筒和电容话筒及无线话筒,或其它线路电平信号源。纯数字式控制技术,功能强大,LCD液晶屏显示操作界面,简洁的功能菜单,操作方便直观。采用高速DSP数控技术,无需手动调节,消除传统混音器丢字的老问题。由于采用了新的线路设计,音频完全没有信号损失,声音干净,清晰。本机内置了视频矩阵4选1的线路,方便多台CM8100扩展使用。支持视像自动跟踪功能,无需外接解码器,直接与摄像头连接使用。兼容多种摄像头控制协议,(包括VISCA,PELCO-P, PELCO-A等协议)摄像头响应时间有10种模式可调,方便适用不同的场所。



  CM8100每路配备幻象电源,可单独选取,方便连接各种话筒使用。

  CM8100的每一路可以独立低切控制。每路配备高效低频衰减电路(130Hz),可单独先取,有效抑制低频喷音的冲击杂音出现。8通道平行式音频MIC/LIN输入,NOMA电路实现自动增益调整。有效抑制声音啸叫。

  可支持RS-232外部控制功能,用于扩展混音器的应用能力,如果选配ymioo的无线控制盒,可直接控制噪声门的开启和关闭,或可接中控系统进行控制。特别适用于公,检,法等系统。

  摄像头可以独立设置是否锁定。

  支持最多16台扩展使用。每一台的独立ID设置都在LCD控制面板里面,简单明了。

  CM8100智能会议混音器在多方面的有突出的创新功能各灵活机动的应用方式将完全取代传统模拟方式进行的会议应用模式带向了智能时代。从此无需再被音视频会议系统集成方案而烦恼!话筒的控制及噪声和反馈处于DSP微处理器控制之下,增加清晰度和音频质量,先进而又简明直观的本机操控方式,无需外置计算机控制界面的烦恼,方便工程使用!

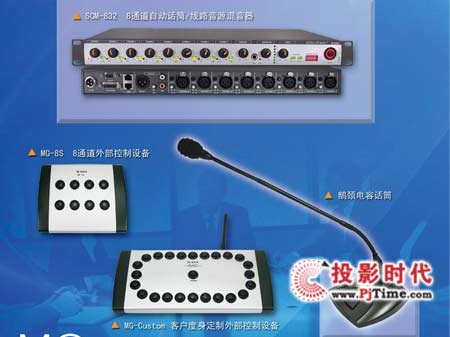

ICON SCM832智能会议混音器

  ICON SCM系列自动话筒/线路音源混音器是会议,研讨会,电话会议,礼拜服务,法庭,广播电视和其它音视频系统的理想选择。所有的设备的开关通过独特运算法则的微处理器控制,无缝切换运行。单独的每一 Mic / Line 通道的优先次序开关可以预先设置, 实现多种选择:同一时间只允许一支话筒开启, 所有话筒开启, 或者任意缓和混音输出。最后一直话筒永远打开可以让环境噪声永远保留。另外,任意数量的SCM自动混音器可以相互连接用来建立需要更多话筒安装的系统。拓展以后整个系统同样可以达到相同的优先控制。同时, RS-232的开放式编程可以让你轻松连接外部控制系统,比如触摸屏等。



本产品6大特色
  1. 可以跟我公司JW SCM-618摄像跟踪解码器直接联动同各类品牌摄像头自动摄像跟追联动

  2. 含48伏幻像电源,并且连接电容话筒还可以连接动圈各类话筒

  3. 直接同各类音源相联

  4. 232接口,可接入无线开关控制模快!直接可以连接矩阵

  5. 全新抑噪电路

  6. .美国品牌,各项手续齐备,价格优势明显,售后服务完善

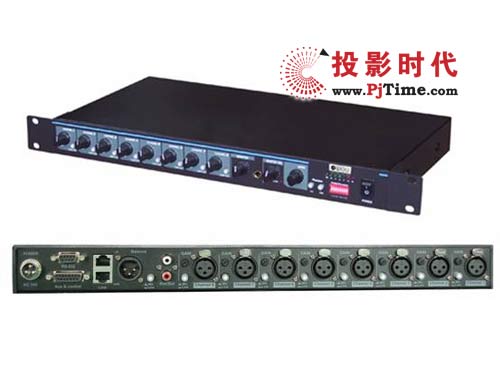

  奥尔森MX800八路智能会议混音器采用全新微电脑CPU处理器,自动判断环境噪音设置开启电平,使常见的回轮输问题得到极大限度的控制,即使环境较为复杂的会议室,会议也能顺利进行,可连接电脑,扩展串联,简易方便,功能不变。

  开会时只需按电源,就可放心使用。输出自动控制电路设计,自动计算输出电平,不会随着通话声道的增加而使系统整体增益提高产生回输。优先设置功能,每个通道可随意设置为优先通道,优先通道发言时,其他通道的发言将自动衰减,出厂设置为-20dB(最高设置为-40dB)。语言自动开启电路设计,具有抑制反馈啸叫功能。具备平衡式和不平衡式的输出。六组平衡输入均具有直流48V幻像供电。扩展串联,简易方便,功能不变。


   会自动开启只有信号输入声道的自动混音器,声音闸门动作电平能自动调整。

  具有NOMA(Number of open Microphone Attenuated)功能,可依据使用声道的多少自动调整输出电平,以防止多话筒使用时产生回授。

  每声道均可个别设成优先顺序,在优先声道发言时,其他声道的发言将自动衰减,自动衰减最高可设定为-40dB,可远程直接控制话筒的开关。

  最多可串接到15台,扩充为120支话筒的会议系统。每声道的麦克风输入都装有限幅器功能。8声道麦克风或LINE输入,另设一组辅助。附耳机监听输出插座。

技术参数:
  输入阻抗 麦 克 风:8KΩ LINE: 50KΩ
  辅助输入:50KΩ 串联输入:20KΩ

输出阻抗
  平 衡:300Ω LINE: 200Ω
  不平衡:400Ω 串联输入:100Ω

  最大输入电平 麦克风:-24dBV LINE:27dBV
  频率响应 50-20000Hz
  幻像供电 DC-48V
  控制电压 5V DC
  供电方式 AC220V/50Hz
  功耗 12W
  尺寸 (L)238mm x (W)430mm x (H)44mm

  SHURE SCM810 8 通道话筒混音器是一种适用于小组讨论和会议的录音和扩音的完美解决方案。这种 8 通道自动混音器具有已获得专利的舒尔 IntelliMix,这种功能仅在话筒处于工作状态时才会被激活,可以尽可能避免多个开启话筒导致的音质下降。SCM810 专为固定式音频系统而设计。

  特点包括:每个通道可调整的 EQ,48 V 幻象电源,活动均衡话筒(或线路)电平输入,线路电平输出,抗射频干扰的高性能底板和电路,对话筒激活的完全逻辑控制,最多可连接 400 个话筒的功能,且具有内部电源。120/230 Vac 电源。

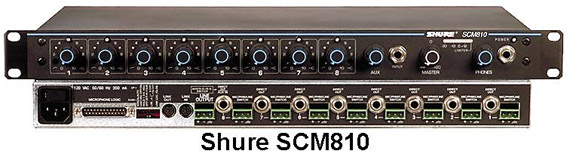

SHURE SCM810 8 通道话筒混音器

主要功能

8 个平衡话筒线路输入通道(Phoenix 模块化接头)
一个非平衡 1/4 英寸辅助输入电平控制
8 个非平衡 1/4 英寸直接线路电平输出
一个非平衡主线路/话筒电平输出(Phoenix 模块化接头)
每个通道均可使用 48V 幻象电源
可选电平的峰值输出限幅器
全机架宽度(单个机架高度)

推个参数:

测量条件(除非另有说明)

线路电压为 120 Vac,60 Hz (SCM810) 或 230 Vac,50 Hz (SCM810E);全增益;1 kHz,一个活动通道;源阻抗:话筒为 150 欧姆,线路为 150 欧姆,终端为:线路 10 千欧、耳机 300 欧姆(尖-套和环-套)、直接输出 10 千欧;自动模式、已针对平坦响应进行均衡控制调整
频率响应(参考 1 kHz、以通道控制为中心)
50 Hz 至 20 kHz +/- 2 dB;25 Hz 时 -3 dB 转角

电压增益(通常、控制为顺时针满旋)

电压增益(通常、控制为顺时针满旋)
输入
输出

总谐波失真

<0.1%,+18 dBV 输出电平,50 Hz 至 20 kHz(20 Hz 至 20 kHz 滤波器;输入为 1 且主旋钮位于 5,其它所有控制旋钮逆时针满旋)

交流声和噪声

等效输入噪声:-125 dBV(150 欧姆源;400 Hz 至 20 kHz 滤波器)
等效输入交流声和噪声:-123 dBV(150 欧姆源;20 Hz 至 20 kHz 滤波器)
输出交流声和噪声(20 Hz 至 20 kHz 滤波器;通道控制旋钮逆时针满旋)
主旋钮逆时针满旋:-90 dBV
主旋钮顺时针满旋:-70 dBV

共模抑制
>1 kHz 时为 70 dB

极性
话筒/线路,发送输入到所有输出为非反向;辅助输入到所有输出为反向

输入通道激活
起始时间:4 ms
保持时间:0.4 s(可调至 1.0 s)
衰减时间:0.5 秒

衰减
15 dB(可调至无穷大)

过载保护和短路保护
短路输出、即便时间较长、不会造成损坏。话筒最高可承受 3 V 的信号,线路和监听输入最高可承受 20 V 的信号

均衡
低频:降低 6 dB/倍频程,转角可调范围为 25 至 320 Hz
高频:5 kHz 时为 +/- 6 dB、10 kHz 时为 +/- 8 dB、坡形处理

限幅器

类型:峰
阈值:可调:衰减,+4,+8,+16(dBm,输出)
起始时间:2 ms
恢复时间:300 ms
指示灯:在开始限幅时发出红光

输入 LED
通道激活时为绿色,在限幅 6 dB 以下时为红色

幻象电源
通过 6.8 千欧串联电阻的开路电压为 46 Vdc(按照 DIN 45 596)

工作电压
SCM810:120 Vac 额定电压(请参阅用户指南的 230 Vac 运行的电压选择),50/60 Hz,200 mA
SCM810E:230 Vac 额定电压(请参阅用户指南的 用户指南中的 120 Vac 运行),50/60 Hz,100 mA

温度范围
使用温度:0 至 60 摄氏度(32 至 140 华氏度)
存放温度:-30 至 70 摄氏度(-20 至 165 华氏度)

外形尺寸
44.5 mm(高)x 483 mm(宽)x 317 mm(深)(13/4 x 19 x 121/2 英寸)

净重
4.3 kg(9 磅 9 盎司)
