面向下一代网络测试解决方案——HyperMetrics板卡系列

2009/05/06

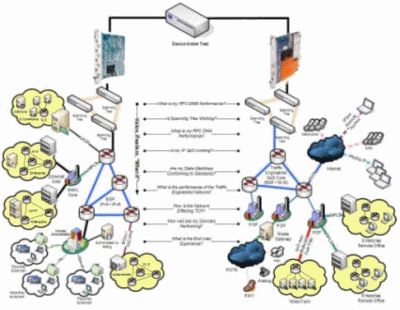

图1 Spirent TestCenterTM构建一个完整的、真实的网络

　　随着语音、数据、视频的融合，以及Everything over IP的发展，日趋复杂的业务流量及电信级别的营运要求给承载设备带来更加严格的挑战。丰富的功能应用、高密度/高带宽端口的支持、高性能转发要求、全面的宽带接入系统、灵活的业务应用及流量管理、完备的安全防护、周全的稳定运营及容错备份系统、良好的可扩展性等，设备厂商交付使用的不仅仅是单一的设备，而是一揽子从承载到应用的综合系统。部署实施前的测试也变得相当重要，能否有一种完整的测试解决方案，以帮助设备制造厂商完全应用目前的所有功能测试呢？

　　Spirent TestCenterTM给出了肯定的答案。它能仿真/还原一个真实的网络应用模型，帮助用户构建复杂的功能及场景测试需求，即接入认证，L2/L3层交换，城域以太网仿真，路由仿真，MPLS/VPN，组播及IPTV，协议一致性，L4～L7应用，测试基准学，VoIP测试等，Everything over IP和Everything over Ethernet业务仿真能力可以构建完整的L2～L7多重业务的测试场景，其强大的性能分析及灵活的架构帮助用户全面地验证和评估下一代应用设备在应用前所存在的问题（见图2）。

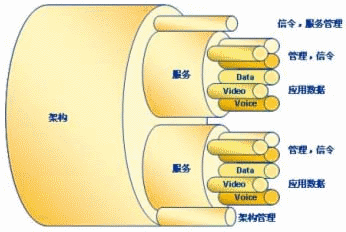

图2 L2～L7多重业务测试应用

4.HyperMetrics系列模块综述

　　思博伦通信最新推出了高密度、高性能的以太网测试模块——HyperMetrics系列，为测试人员提供多重业务应用、真实性、可扩展性的从接入层到应用层的测试解决方案。

　　HyperMetrics板卡的主要特点是多重应用仿真、高端口密度、高性能的业务测试能力、真实的线速应用层流量、千兆及万兆速率的接口支持、低功耗的电源需求，并提供极高的性价比，以符合不同厂商的测试需求。

　　HyperMetrics板卡采用全新的架构设计以满足测试的可扩展性：采用业界惟一的多核处理器、多线程软硬件架构、基于按需的处理器动态分配技术。多核处理器动态分配技术允许将多个CPU处理能力聚合，以满足高性能的真实业务及网络仿真的测试需求；CPU处理能力分配技术可以在端口间实现，也可以聚合到特定端口以满足高性能的测试要求。

　　HyperMetrics板卡解决了测试中的重点问题，具体如下：

　　（1）增强的真实性

　　仿真真实的多层应用设备上真实用户行为及有状态的流量负载，还原真实的应用。例如，客户端可能是一个PPPoE接入用户，然后再产生有状态的流量，或进行组播业务点播，这个过程在TestCenter上的一次配置中就可以实现。

　　（2）可扩展性

　　HyperMetrics系列既提供高密度或低密度的物理端口，也提供强大的虚拟用户/设备接口。HyperMetrics板卡提供高密度端口板卡用于大规模端口的高性能测试，也提供了低密度端口系列，旨在为中小型设备提供经济型的性能/功能测试解决方案；同时，HyperMetrics板卡能够提供强大的虚拟设备能力，包括接入用户、路由仿真及网络模型和Q-in-Q用户等，满足测试人员的各种测试需求（见图3）。

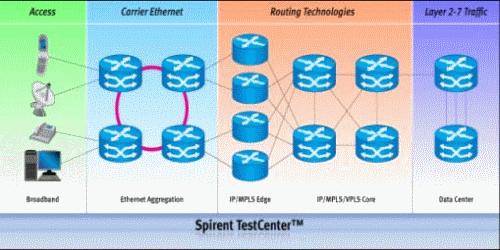

图3 利用HyperMetrics板卡实现从接入层到应用层的测试

　　（3）高性能

　　提供线速的应用层流量及最高性能的应用层连接速率和协议仿真能力。

5.HyperMetrics系列模块介绍

　　HyperMetrics系列目前分为CV，CM及AP 3种模块系列，支持10/100/1000M，1G及10G的以太网接口测试并提供高性能的业务测试能力；CV系列模块提供了2/8 10G接口，用于高密度的10G测试方案；CM为4/12端口的千兆接口，用于高性能的L2～L7测试方案；AP提供千兆或万兆的接口，注重于L4～L7应用层最高性能测试，同时其灵活的硬件架构可以支持NGN中VoIP协议的仿真测试。

　　（1）HyperMetrics CV系列

　　HyperMetrics CV系列提供最佳成本效率、高性能的10G接口上L2～L7层测试，包括2端口的CV-10G-S2模块及8端口的CV-10G-S8模块，采用SFP+接口封装。其中，8端口的模块通过优化注重于高密度的端口及协议性能的路由器/交换机验证，使之具有很高的性价比（见图4）；2端口的模块也为低密度的10G设备测试提供了一种经济的解决方案。CV系列模块在提供高密度的10G接口同时，降低了单端口的电源功耗（多达25％），成为一种最小封装、最佳绿色的10G测试方案。

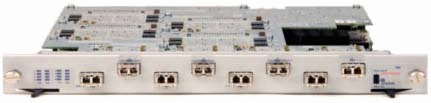

图4 HyperMetrics CV系列——CV-10G-S8

　　HyperMetrics CV系列主要用于企业数据中心FOCE或高性能组交换机测试、核心路由器测试、城域以太网核心汇聚－边缘路由器及多个10G接入汇聚路由器测试、多个10G接口PON或Carrier Ethernet汇聚测试等。正如前几年的千兆端口普及应用一样，10G端口必然会成为下一代网络的发展主流，并会迅速取代千兆端口在高带宽数据交换中的应用。

　　（2）HyperMetrics CM系列

　　HyperMetrics CM系列包括CM-1G-D4及CM-1G-D12两种模块，分别提供4个或12个双介质GE(10/100/1000M Copper及1G Fiber)端口，以符合不同厂商对于端口密度的测试需求（见图5）。CM系列集合了网络仿真协议及线速应用层流量（Avalanche），提供了单模块上高性能的L2～L7测试解决方案。CM模块除了提供高性能的L2/L3网络协议仿真能力外，最重要的是支持线速的L4～L7应用层流量，因此是用于测试SP，Enterprise networks各种规模及部署阶段功能、性能、协议一致性的理想工具。

图5 HyperMetrics CM系列——CM-1G-D12

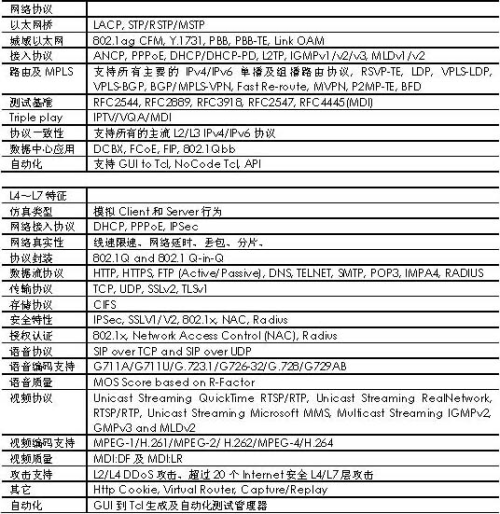

　　HyperMetrics CM系列的模块可用于：

• Triple Play测试：提供真实的语音呼叫、单播与多播流视频以及Internet传输流，从用户角度（体验质量）测试和服务检验。


• 设备基准测试：包括RFC 2544，RFC 2889和RFC 3918测试基准。


• 承载以太网：检验通过VPLS，Layer 2 Pseudowire，桥接以太网，包传输协议或多技术组合提交的服务。


• 多业务路由器：检验通过BGP/MPLS VPN，多播路由或mVPN提交的3层，多播和视频服务。


• 用户仿真：仿真成千上万在正常或异常流量条件下多个端口上的接入用户使用不同业务。


• 高级4～7层用户仿真：提供线速的Web，媒体和安全应用用于测试简明的内容传输。


• 完整的L2～L7层测试：验证接入网络、路由器、交换机及移动回传网络。

图6 HyperMetrics AP系列——CPU-5002A/CPU-5003A

　　HyperMetrics AP系列模块的主要应用包括：

• Triple Play测试：测试网络语音、视频、数据融合在单一测试环境下网络设备处理这种新型业务流量的能力。


• 安全测试及攻击评估：验证了病毒，DDoS及其它基于流中不合法的内容被阻止时合法流量转发时可以接受的性能。


• 网络设备测试：在实际和最大流量情况下和对应的用户条件下进行可接受的测试各系统测试评估。


• 线速的Web应用测试：确保电子商务能经受住峰值流量压力。
