波迅Wi-Fi部署天安门城楼助力国庆晚会灯控系统

2009/10/27

　　CTI论坛(ctiforum)10月27日消息: 10月1日晚，党和国家领导人与全国各界群众一起观看了天安门广场国庆焰火晚会。灯火璀璨，燎曳星空，绚丽的天安门广成再次吸引了全世界人民的目光。在这场盛大的晚会背后，是诸多复杂繁琐的系统工程的支持，其中波迅（Wavion）Wi-Fi覆盖系统则为晚会灯光控制系统提供了无线数据回传解决方案，有效地保障了国庆晚会绚烂的灯光照明的顺利实现。

　　国庆晚会灯光控制的需求，是以天安门东侧观礼台位置的控制台为中心点，天安门两侧观礼台面光区域、广场灯光区域与中心点是视距环境，距离约300至500米；人民大会堂东侧、北侧，以及历史博物馆西侧、北侧与中心点之间不可视，被浓密绿化带阻挡，距离约800至1200米。根据会场的灯光控制分布，结合实际的应用需求，国庆晚会筹备组决定采用无线回传的方式完成天安门建筑群照明的组网传输，将所有控制点数据传输到中心点。波迅（Wavion）Wi-Fi覆盖系统凭借超强非视距信号穿透力、超大覆盖范围、高带宽、高稳定性和经济性，成功应用于国庆晚会灯光控制系统。

　　作为区域网络建设的核心网络架构，波迅Wi-Fi无线覆盖系统采用了WBS-5800基站作为主要的网络建站单元。波迅（Wavion）WBS-5800基站基于6根天线组成的智能天线阵列以及6套射频发射装置，以波迅专利的BeamForming（空间自适应波束赋形）技术为手段，WBS-5800基站可以工作在LOS（视距）或者NLOS（非视距）环境下，并提供更大的覆盖范围以及更稳定的无线连接，并在提升带宽容量、室内穿透力以及强干扰环境下工作等关键性能点上具有显著的效能。

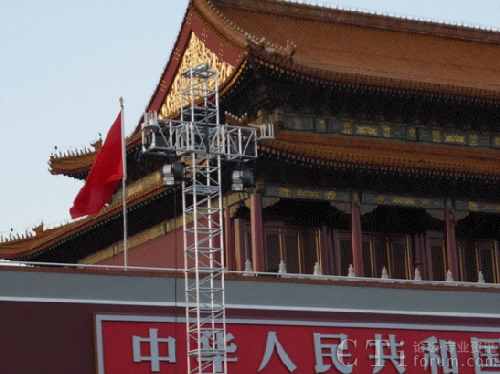

　　在整体布局方面，会场以东侧观礼台中心点位置的灯光塔架上安装3台WBS-5800基站，以全向方式连接远端站进行无线回传。由于会场位置特殊，安装设备时不可架高，因此设备直接架设在距地面2至3米的支架上。晚会四部分灯光区域公划分12个点位，分别架设波迅无线远端站（CPE）与中心点的基站无线连接，其中：广场内部配置3个点位，人民大会堂东侧、北侧划分为4个点位，楼顶的控制数据通过光纤连接到地面最近的点位。历史博物馆西侧、北侧划分为4个点位，楼顶的控制数据通过光纤连接到地面最近的点位。西侧观礼台面光区域（灯光塔架）划分1个点位。（基站设备安装效果见下图所示）

　　会场通过分布于不同区域来完成无线回传，实现晚会灯光控制数据无线传输。这种方式可以提高网络链路的占用率，有效降低成本和施工工程量。WBS-5800基站采用业界最先进的BeamForming（空间自适应波束赋形）技术，以及独有的领先的SDMA（空分多址）技术，通过6套智能天线阵列射频发射装置，提供显著高于普通无线AP的更大覆盖范围，具有优秀的非视距传输能力和室内穿透力。

　　此外，晚会还采用了波迅Net-NMS作为WBS-5800基站的集中管理控制器，可以让网络运营方技术人员有效的控制和监控Wi-Fi网络。

　　波迅（Wavion）Wi-Fi无线网络作为功能强大实用、应用成熟、普及范围最广的无线网络技术，以其高适应性、灵活性和经济性好等诸多优势，满足了晚会灯控系统的搭建需求，同时强化了区域的设备管理系统，从而保障了在祖国60华诞之际，向全球人民展示了一台具有高水准的现代化国庆晚会。

CTI论坛报道
