第四课 NMS公司产品的OAM概念

　　NMS公司的OAM组件是作为Natural Access服务提供给用户的，用以管理一个机架甚至多个机架上的NMS板卡和软件模块。OAM即操作(Operation)、管理(Administration)、维护(Maintenance)，通过OAM可以创建、删除、查询OAM下的各组件的配置，启动、终止或测试组件的运行，以及接收从组件发出的告警等事件通知。

1. NMS OAM数据库

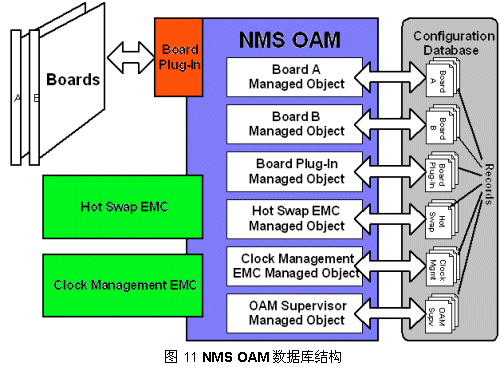

　　OAM所管理的各种组件以“对象(Object)”形式存在OAM数据库中，每个“对象”都是一条数据库记录，包含其配置参数列表及参数值。OAM数据库的结构如图11所示。

a) NMS OAM中管理的组件

• 硬件模块：

  包含NMS的四个板卡系列：AG、CG、CX、QX；仅支持PCI/cPCI板卡。


• 软件模块：


  • OAM Supervisor：是NMS OAM的主逻辑模块，被集成在Natural Access服务守护程序ctdaemon中，其功能包括1)配置信息数据库管理；2)各运行组件的协调；3)启动时装入板卡Plug-in模块和EMC模块。


  • Board Plug-in：用于NMS板卡和NMS OAM进行通信。


  • EMC：增加了一些辅助功能，如板卡热插拔管理、时钟管理(兼顾H.100/H.110总线时钟)等。

b) NMS OAM中的管理对象

NMS OAM管理的组件进一步被归类为各种管理对象：

• 板卡对象(Board)。
• 监控程序(Supervisor)。
• 即插件(Plug-in)。
• EMC对象

　　在OAM数据库中，它们分别由成对的关键字名(参数)和参数值表示：如"Product=CG_6000C_QUAD"。关键字表明了系统配置和板卡设置，如时钟(Clocking)、网络接口(Network Interface)、以太网连接(Ethernet Connection)、DSP资源(DSP Resources)。

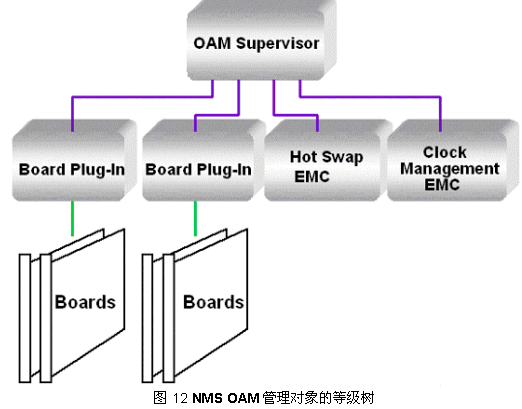

　　图12给出了NMS OAM管理对象的等级树。

2. NMS OAM的操作

　　NMS OAM提供两种手段给用户进行OAM操作：实用工具组和API接口函数。

a) NMS OAM服务管理工具(Utilities)

这些管理工具，以命令行方式让用户对OAM设备对象进行配置、管理、维护等操作。

• Oamsys：完成系统中对所有的设备配置(System-wide)和数据库信息更新；
• Oamcfg：提供对OAM各项功能的使用，包括对象创建、删除、配置修改等；
• Oammon：对管理对象进行监控、捕获事件消息或向OAM客户应用程序发送通知消息；
• Oaminfo：进行关键字查询及其参数修改。

b) NMS OAM服务API

　　所有以上功能都可以通过NMS OAM Service提供的API接口完成，运行用户通过直接对OAM功能进行存取，完成OAM功能。

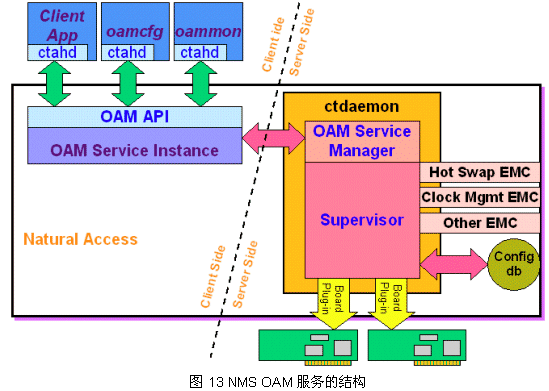

　　最后，我们这里给出NMS OAM服务的结构模式，如图13，可以看到前面的管理工具也是通过OAM API实现的

问题

1) NMS的产品有哪些，有什么功能？

2) 如何建立自己的呼叫中心？

3) 如何在NMS产品构建的系统中进行OAM操作？
