第四课 SS7产品简介

课程目的：

• 熟悉NMS通信公司的SS7系列产品

4.1 SS7产品TX系列硬件

• 产品支持

  NMS通信公司的TX系列SS7产品支持的操作系统包括：
  • Solaris
  • Windows NT
  • UnixWare

    TX系列产品提供SS7协议中各基础层开发用的API函数，如下图示：



包括：

• MTP2层
• MTP3层
• SCCP层
• TCAP层
• TUP层
• ISUP层

• 接口

NMS通信公司提供多种TX系列的板卡，以适应不同的SS7系统网络和应用的要求。

与应用系统主机的接口包括：

• ISA接口
• PCI接口
• CPCI接口

与SS7系统网络的接口包括：

• 与SS7系统网络的接口包括：
• 双T1或双E1
• V.35（3或4条链路）
• MVIP90／H.100/H.110接口
• 以太网接口（用于冗余系统）

• TX系列板卡的构成

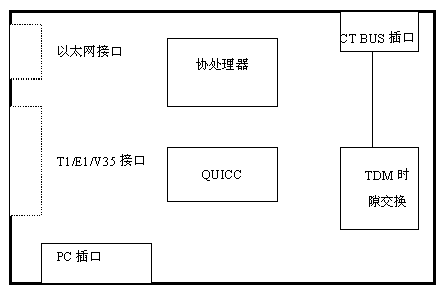

  TX系列板卡的构成大约如下图所示：

包含的主要元素有：

• 一个功能强大的协处理器。
• 一个有四集成通信控制器的缓冲池（QUICCAs或QUICC－32s，用于不同的应用类型）。
• 各种类型的接口，有些是标准配置，有些是可选的。

  为了适应不同的应用，TX系列提供了多种板卡和可选配置。



• TX2000
  TX2000板卡是：

• ISA总线兼容卡，是TX系列板卡中最早提供的板卡。
• 属于工厂预先配置的平台，可通过配置不同的背板来支持不同的接口。
• 特别配备了一个高性能的68360四集成通信控制器（QUICC）。可选第二个QUICC或QUICC32（一个32HDLC通道处理器）。
• 最多支持四条SS7链路。

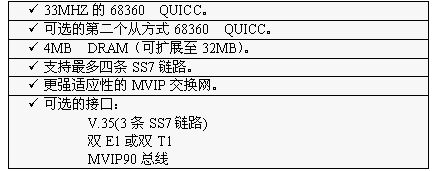

  TX2000的主要特性如下表所示：

• TX3000

　　TX3000卡的功能大致和TX2000卡相同，但它比TX2000的性能2.5至5倍。TX3000卡上有一个66MHZ的68060协处理器。TX3000卡为SS7应用配置1至4个QUICC通信控制器，最多16条信令链路，提供一个三口V.35，拥有双T1或双E1接口。（主板上标准配置一个QUICC，支持四条SS7链路，当CT总线和串行接口都要使用，或者处理的链路超过4条时，可先配置有三个QUICC的背板，四个QUICC可支持16条SS7链路）。

　　TX3000在新版软件中可以支持冗余功能，冗余功能可以使系统能检测并恢复以下各种故障：TX SS7板上的链路故障，信令点故障，或者是TX SS7板本身的故障。每对冗余TX3000卡通过一条专用以太网交叉电缆相连接，别的卡或设备不能连接到这一专用以太网连接上。

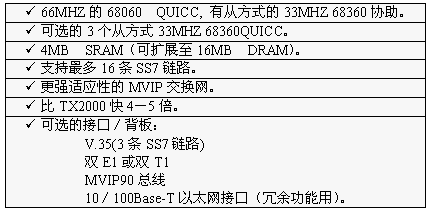

TX3000的主要特性如下表所示：

• TX3220

　　TX3220卡为SS7应用提供了一个功能强大，配置灵活的平台。它有一个66MHZ的68060协处理器，4个68360QUICC通信控制器和四口V.35或双T1或双E1网络接口。

　　TX3220与主机间的接口采用PCI总线接口。卡间采用H.100总线， H.100总线的硬件功能由LUCENT公司的专门芯片提供。 （主板上标准配置一个QUICC，支持四条SS7链路，当CT总线和串行接口都要使用，或者处理的链路超过4条时，可先配置有三个QUICC的背板，四个QUICC可支持16条SS7链路）。，最多16条信令链路，提供一个 TX3220具有可选的10／100M以太网接口，这个接口用于两块SS7 TX卡之间的 冗余配置，提供卡与卡之间的快速数据链路，避免通过主机总线来传递大量的MTP层数据，从而提高整个系统的性能。这一以太网接口不支持其它的功能。

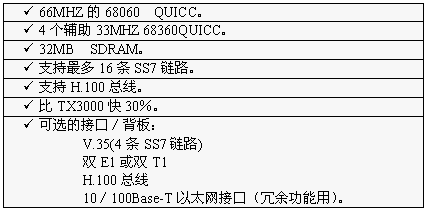

TX3220的主要特性如下表所示：

• TX3220C

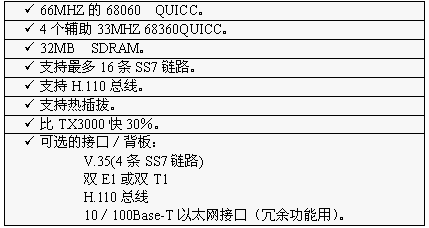

TX3220C是TX3220的cPCI版本，功能完全和TX3220一致。它的主要特性如下表所示：
