第二课 SS7在IP网上的当前应用

1．SS7和IP协同工作进行呼叫控制的应用有：

• 分布式的VoIP网关／软交换。

• 访问PSTN数据库。

• 向因特网用户提供智能业务。

2．在第三代（3G）无线通信基础设施中的应用

• 由时分交换网向包交换网的过渡。

• GSM MAP、ANSI－41信令。

3. 用作信令回路。在整个SS7信令链路中减少开消。

　　 分布式VoIP网关是目前比较普遍的一种应用，所以我们详细讲解它的结构。分布式VoIP网关包括三部分：信令网关、媒体网关和媒体网关控制器。

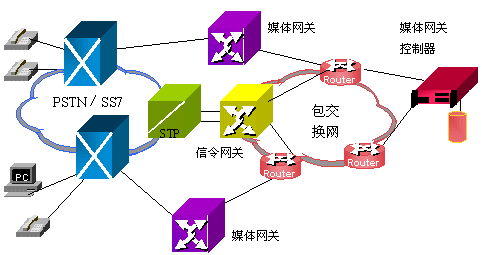

下图是分布式VoIP网关的网络连接图：

　　 不同的机器（设备），甚至有多个媒体网关。信令网关一般都是冗余配置的。在小型的VoIP网关中，所有的功能又都可以集中到一台机器之中。在以下举例的网关结构中，就是一台机器集中了信令网关、媒体网关和媒体网关控制器的例子。

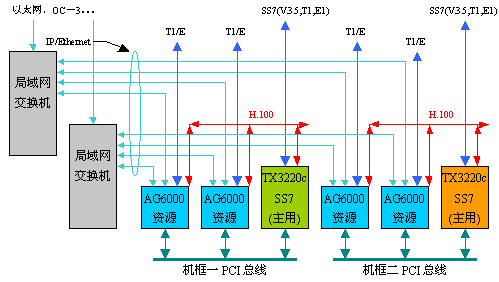

　　 如下图所示，是一个有冗余备份的VoIP网关结构。

　　 结构图中表示有两台机器，每台机器都插有两块AG6000资源卡和一块TX3220c卡。一台机器是主用的，而另一台是冗余备份的。AG6000完成媒体网关的功能，TX3220c完成信令网关的功能，媒体网关控制器是软件实现的，没有对应的硬件。
