第二课 VoDSL的两种组网方式

VoDSL业务可以采用两种方式提供：BLES和MSDN。

1. 宽带环路仿真业务（BLES：Broadband Loop Emulation Service）

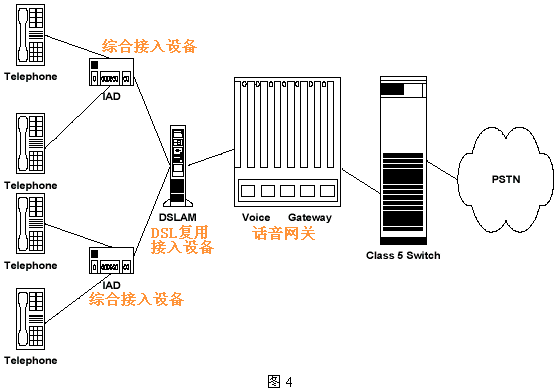

　　 图4给出了BLES的逻辑结构。这种方式下，VoDSL厂商必须设计开发用于和已有的用户设备、DSL网络及Class 5交换机互通的接口设备；用户侧设备IAD为数据传输提供了Ethernet和ATM接口，为话音传送提供了一定数量的模拟用户线接口，每一接口都被分配了唯一的DSL电路。话音网关和Class 5交换机间的接口协议，在美国等地区采用GR-303和TR-08标准，而在欧洲标准中使用V5.2接口。参见后面的图6。

这种方式特别适合需要有效利用原有电话网络的基础设施的场合。

2. 多业务数字网络（MSDN：Multi-service Digital Network）

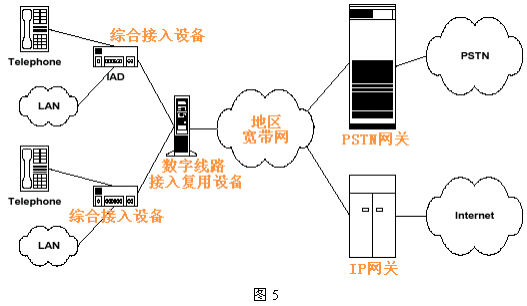

　　 这种方式又称为VoMBN/VoMSBN（Voice over Multi-service Broadband Network）。图5给出了MSDN的逻辑结构这种方式下，DSL本地环路和PSTN及Internet间的互联不再通过Class 5交换机，而由地区宽带多业务网络代替，从用户侧看仍和Class 5 交换机等效，当其功能复杂得多。这个网络可以是基于IP或ATM的，它包含信令系统和呼叫处理服务器及各种网关设备。

这种方式和BLES相反，特别适合在已有数据网络已充分发展的场合。

3. NMS公司VoDSL解决方案举例

下图是NMS提供的一个Voice Over ATM/xDSL的应用方案。

思考题：

VoDSL的基本设备包括哪些？

VoDSL的传输机制是什么？

VoDSL有哪些实现方式？

参考文献

ADSL参考模型：http://www.adsl.com/aboutdsl/adsl_reference_model.html

VDSL教程：http://www.adsl.com/aboutdsl/vdsl_tutorial.html

DSL词汇表：http://www.adsl.com/aboutdsl/adsl_glossary.html

通信标准常用词汇表：http://www.csrstds.com/acro-a-d.html（A到D）

VoDSL业务：http://www.dsllife.com/tutorial/wp_vodsl_service.html
