Dialogic® Dialogic® D/41JCT-LS 四端口模拟融合通信板卡



  D/41JCT-LS是一种四端口的模拟融合通信板卡,用来开发全球企业应用程序,如统一消息、IVR和联系中心等。D/41JCT-LS支持语音、传真和软件语音识别,在一个PCI插槽中处理,提供四个模拟电话接口,用来直接同模拟环路线相连。

  D/41JCT-LS板卡是Dialogic Dialogic PCI产品的一部分,遵循H.100 CT总线标准,开放的结构使开发者可以用来开发融合通信应用。


特征与优势


  支持连续的语音处理,这种灵活的语音处理技术加上有效的驱动可以将语音应用中关键的实时信号处理功能卸载到板内DSP中,从而减少系统等待时间,提高识别精度,并且提高在高密度语音解决方案中整个系统的响应速度

  通用的32位PCI连接器,兼容3.3V和5.0V总线信号,可以应用于当前大多数厂商生产的PCI机箱中在单个机箱、PCI总线和混合PCI/ISA总线中设置多块板卡,可以方便且经济地使系统扩展到最多32个模拟端口。

  可下载的信号和呼叫处理固件,Dialogic Dialogic Spring Ware固件,提供基于三百多万个端口的field-proven性能,并且将来可以增加功能。

  PerfectDigit DTMF(按键音)在语音回放期间可以提供可靠的信号音检测,使呼叫方可以通过菜单提前键入。

  A率或u率语音编码,可以在24kb/s到64kb/s之间动态选择数据速率,可以分通道选择,从而取得磁盘存储和语音质量的最佳折中。

  通过挂机通道识别国际呼叫方ID,支持Bellcore CLASS、UK CLI,日本呼叫ID和其他国家协议。

  支持Dialogic NetMerge 融合通信服务器软件,易于多应用开发。

  呼出呼叫过程分析的专利技术可以准确快速地监视呼出呼叫状态。

  支持Windows NT、Windows2000和Linux版本的软件开发包可以使产品尽快投入市场。

  可选的全球脉冲拨号检测(global DPD)技术使呼叫方可以通过非按键式电话进入应用程序,而不需额外的脉冲音频转换设备。

  使用多家厂商产品的通信解决方案,因为在单个PC机箱中可以安装多个D/41JCT-LS板卡,所以可以将系统扩展到最多32个端口。

  可下载的Spring Ware固件算法,由板内DSP执行,可以提供可变的24Kb/s到32Kb/s的ADPCM编码方式和48Kb/s到64Kb/s的A率或u率PCM编码方式,同时也提供u率A率的转换。采样速率和编码方法可以分通道选择。应用程序根据需要可以动态地改变采样速率和编码方式,以达到最优的数据存储和语音质量。其他的编码算法(如GSM和G..726)可以在支持VPIM标准的应用中使用。

  Spring Ware固件同时也能够在多种电话线路的情况下提供可靠的DTMF检测、DTMF切入和talk off/play off删除功能。

  全球拨号脉冲检测(global DPD)算法,作为D/41JCT-LS板卡的软件选配件,使板卡可以在按键电话业务有限的国家使用,Global DPD产品可以基于不同的国家进行优化,从而提供高级的拨号脉冲检测。

  Dialogic语音产品提供了一套丰富的先进功能,包括最新的DSP技术和信号处理算法,可以用来组建任何通信系统的核心。使用工业标准的PCI总线扩展卡,用户可以方便且经济地使用Dialogic 语音产品创建用户所需的系统,具有优良的性能。

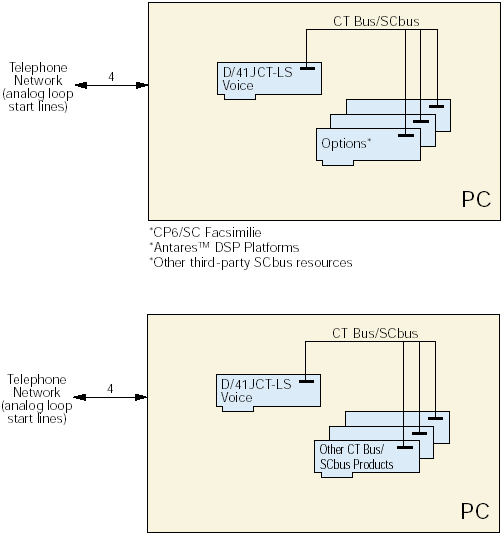

  设置

  使用D/41JCT-LS板卡开发的复杂的多媒体通信系统集成了如语音处理、传真、文本到语音转换等功能。这些板卡与其他SC总线和CT 总线板卡共享一套硬件和软件的体系结构,提高了灵活性和可扩展性。用户可以在现有的系统上添加功能和完善系统,这样可以保护用于硬件和程序源码上的投资。应用程序只要进行很小的改动,就可以容易的移植到更低密度或更高密度平台。

  D/41JCT-LS板卡可以安装在任何基于PCI的PC或服务器(PCI总线或混合PCI/ISA总线)以及兼容机(Dialogic386,Dialogic486,或奔腾处理器的PC平台)上。D/41JCT-LS板卡提供了创建4端口到32端口的集成语音方案所需的任何功能。所支持线路的最大数目依赖于应用程序、所需磁盘I/O的总数以及主机CPU和电源。

  D/41JCT-LS板卡可以工作在包含Dialogic PCI和ISA产品的混合机箱中, D/41JCT-LS板卡的超前设计遵循新的H.100总线规范,并且能够同下一代CT总线产品通信。D/41JCT-LS也可以通过选配部件CT总线/SC总线适配器与现存的SC总线产品相连。适配器提供同时连接D/41JCT-LS板卡和当前SC总线产品的SC总线接头和H.100物理接头。

  应用

 ·语音邮件/消息
 ·交互式语音应答
 ·联系中心
 ·Audiotex
 ·Dictation
 ·自动拨号器
 ·统一消息应用
 ·在线数据输入/查询

  软件支持

  Dialogic Dialogic的系统软件和软件开发包都支持Dialogic D/160-JCT和D/320-JCT板卡,这些软件支持WindowsNT、Windows2000和Linux等操作系统,这些开发包包含开发复杂的多通道通信应用程序的工具。


  功能描述

  D/41JCT-LS板卡使用独特的双处理器结构,这种结构将一个DSP的信号处理能力和一个通用的80186控制处理器的决策和数据移动能力结合起来。这种双处理器结构减轻了主机的许多底层决策任务,从而易于开发强大的应用程序。这种结构处理实时事件,管理流行主机的数据,从而提高系统响应速度,减少主机处理要求,处理DTMF和电话信令,以及释放DSP来执行呼入呼叫的信号处理。

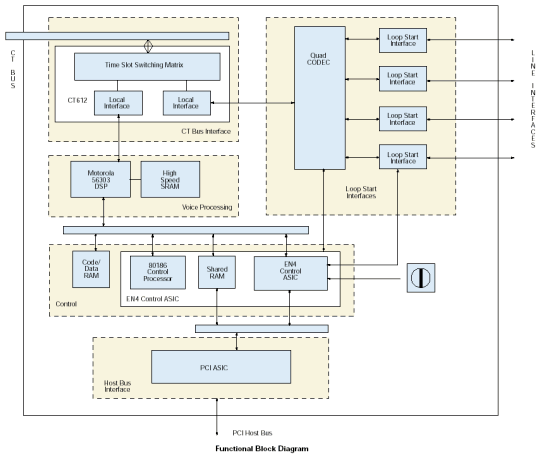

  D/41JCT-LS板卡上的每一个模拟环路电话线接口从电话网接收模拟语音和电话信令信息(参见功能块图)。每条电话线接口使用可靠的晶体摘挂机开关(无机械接触)和FCC-part 68B类的振铃检测电路。这种FCC建议的振铃检测器对由网络上的电压浮动产生的伪振铃不敏感。每一接口都集成了对抗高压尖峰信号和不利网络条件的电路,使应用程序可以在振铃过程中的任何时候摘机,而不会损坏电路板。

  呼入电话信令(振铃检测、环路电流检测和呼叫方ID信息)由线路接口检出,并且通过控制总线路由到控制处理器。控制处理器响应这些信号,通知应用程序电话信令状态,并且控制线路接口向电话网发送呼出信令(挂机/摘机)。

  基于下载到DSP RAM中的Spring Ware固件,DSP对输入的语音信号执行下列信号分析操作:

  • 使用自动增益控制(AGC)来补偿输入语音信号的电平变化。
  • 使用自适应差分脉冲编码调制(ADPCM)、脉冲编码调制(PCM)等算法对数字化的语音进行压缩,以节省磁盘存储空间。
  • 检测信号音(tones)-DTMF、MF和应用自定义的单音或双音。
  • 检测静音,以确定线路是无声音还是呼叫者无响应。

  对于输出数据,DSP执行以下操作:

  • 展开存储的压缩语音数据用来进行回放。
  • 根据应用或用户要求调节回放的声音大小和速度。
  • 产生信号音-DTMF、MF或者任何应用程序定义的普通信号音。

  这种双处理器组合也执行如下的输出拨号和呼叫过程检测:

  • 向电话网发送摘机信号
  • 拨号(呼出电话)
  • 检测和报告呼叫进程结果(线路忙或拥挤、操作员截听、振铃、无应答,或者如果应答呼叫,由人工应答、应答机应答、传真或调制解调器应答)。

  D/41JCT-LS板卡同时也支持可选的Global DPD软件,Global DPD软件即使在最困难的电话环境中都可以识别拨号脉冲。


  进行语音录制的时候, DSP可以使用24Kb/s到64Kb/s的速率进行录音,速率由应用程序根据所要求的语音质量和存储效率来选择。速率可以分通道选择,而且每次播放和录音函数初始化时都可以改变。DSP处理的语音由控制处理器发送到主机进行磁盘存储。当重新播放一个存储的文件时,处理器从主机中检索语音信息并传送给DSP,该DSP将文件转换为数字化的语音,DSP将数字化的语音和相应的信令响应发送到编解码器转换为模拟格式,再传送到电话网。

  信令数据(摘机/挂机、振铃、呼叫方ID等等)传送到板内控制处理器,并且通过双端口共享RAM和主机PCI总线发送到应用程序。

  使用D/41JCT-LS板卡和CT总线时,来自网络板卡或其他资源的数字语音和资源通过H.100接头和CT总线接口进入板卡。由一个CT612芯片管理这些信号,并且作为通道协调器和矩阵交换机来缓存来自总线的高速信号数据,直到每个通道的数据发送到DSP。

  CT612芯片在高速CT总线通道上传送多路低速数据流。系统初始化后,下载固件的同时设置总线。该芯片具有矩阵交换能力,在板内控制处理器的控制下,CT612芯片可以将任何正在处理的呼叫连接到四条模拟线路中的任何一条上,或者连接到4096CT总线时隙的任何时隙上。这就允许应用程序根据需要将呼叫交换到其他资源上,如传真、语音识别等资源。

  板内控制处理器通过本地总线控制D/41JCT-LS板卡的所有操作,并且解释执行来自主机的命令。处理器处理实时事件,管理流向主机的数据流,从而提供更高的系统响应速度,减少主机处理要求,将DTMF和电话信令传递给应用程序之前处理它们,以及释放DSP进行信号处理。

  处理器与主机之间的通信通过共享RAM完成,共享RAM作为输入/输出缓冲器,可以提高磁盘文件传输效率。这种RAM通过PCI总线同主机连接。为了满足实时系统的要求,所有的操作都是终端驱动的。系统初始化时,Spring Ware固件从主机下载到板内代码/数据RAM和DSP RAM来控制板卡的所有操作。并且使板卡具有智能性,易于功能完善和升级。

  D/41JCT-LS板卡上的旋转开关设置为0,D/41JCT-LS允许即插即用。板卡的设置完全由软件完成。同样,也可以将旋转开关设置为其他值来手动安装板卡,这样易于铺设电缆,也易于同Dialogic Dialogic 板卡定位技术(BLT)兼容。

技术规格

  端口数目 4
  系统中最多板卡数目 8
  模拟网络接口 板内环路启动接口电路
  资源共享总线 CT总线、与总线适配器兼容的SC总线
  控制处理器 80C186,34.8MHz
  数字信号处理器 Motorola DSP56303,100MHz,128×24专用SRAM

主机接口

  总线兼容性 PCI兼容(遵循PCISIG总线规范,Rev.2.1)
  总线速度 最大33MHz
  总线模式 只目标模式下工作
  共享内存 32 KB页
  I/O端口

电话接口

  中继类型 环路启动(Loop start);
  环路电流范围 20~120mA
  阻抗 额定值位600欧姆
  振铃检测 最小15Vrm,13~68.0Hz(由参数设定)
  回声损耗 可由软件参数设定
  串话耦合 1KHz通道间小于-70dB
  接收信噪比 70dB,参考-15dBm
  频率响应 200Hz~3400Hz±3dB(发送和接收)
  连接器 4个RJ-11类型接头

环境要求

  +5V直流 最大750mA
  +12V直流 最大200mA
  -12V直流 最大100mA
  工作温度 0℃~+50 ℃
  存储温度 -20℃~+70℃
  湿度 8~80%,非冷凝
  Form factor 通用插槽长PCI卡
12.3英寸长(不包括板卡边缘挡板)或者13.3英寸长(包括板卡边缘挡板)。
0.79英寸宽(整个封装)
3.87英寸高(不包括边缘连接器)

安全与EMI认证

  美国 FCC Part 15 class A
FCC Part 68 EBZUSA-75385-VM-T
UL:E96804 UL1950
  加拿大 DOC:885-5542A
对于特定的国家,参见Dialogic网站上的Dialogic通信系统产品全球产品批准列表或咨询当地Dialogic销售代表。估计MTBF274000小时,Bellcore方法测试保证书
  北美 直接从Dialogic购买:3年。不是从Dialogic直接购买:与销售商联系,确定担保期。
  北美以外 与当地区域机构联系得到担保信息

Spring Ware 固件技术规范
传真

  传真兼容性 遵循ITU-T G3(T.4、T.30)
遵循ETSI NET/30
  数据速率 发送14.400b/s(v.17)
接收9600b/s
  可变速率选择 自动逐级下降,12,000b/s,9600b/s,7200b/s, 4800b/s,更低
  发送数据模式 改进的Huffman(MH)
改进的Read(MR)
  接收数据模式 MH,MR
  文件数据格式 发送/接收MH和MR使用标记图像文件格式(TIFF/F)
  ASCII到传真转换 基于主机的转换
直接发送文本文件
支持所有Windows字体
自动产生页眉
  纠错 检测、报告并且修复错误行
  图像宽度 215mm(8.5英寸)
255mm(10英寸)
303mm(11.9英寸)
  图像缩放比例 随页面尺寸自动调节纵横比
  轮流检测模式 正常
反向
  图像分辨率 正常(203象素/英寸×98行/英寸)
精细(203象素/英寸×196行/英寸)
  最小化填充 填充比特的自动插入和去除

语音信号

  接收范围 额定值 -40dBm0~+2.5dBm0,可由参数设定
  自动增益控制 应用程序可以允许/禁止,超过-18dBm0将导致全程录音,可由参数设定。
  静音检测 额定值-40dBm0,可由软件调节
  发送电平(加权平均) 额定值 -9.5dBm0,可由参数设定
  发送音量控制 调节范围为40dB,应用程序可定义的增量与合理限制

频率相应

  24Kb/s 300Hz到2600Hz±3dB
  32Kb/s 300Hz到3400Hz±3dB
  48Kb/s 300Hz到2600Hz±3dB
  64Kb/s 300Hz到3400Hz±3dB

语音数字化

  13Kb/s GSM,8kHz采样
  24Kb/s OKI ADPCM,6kHz采样
  32Kb/s OKI ADPCM,8kHz采样
  32Kb/s G.726,8kHz采样
  48Kb/s u率PCM,6kHz采样
  64Kb/s u率PCM,6kHz采样
  数字化选择 可在函数call-by-call基础上由应用程序选择
  回放速度控制 间距控制
对于24Kb/s和32Kb/s数据速率可用
调节范围:±50%
可以通过应用程序调节或者通过可编程DTMF控制

DTMF信号音检测

  DTMF 数字键 0~9、*、#、A、B、C、D,Bellcore LSSGR Sec6
  动态范围 -38dBm0~+3dBm0,可由参数设定
  最小信号音持续时间 40ms,可以根据软件设置增大
  数字键间隔 检测相似数字,40ms数字间延迟,检测不同数字,0ms延迟
  允许的失真和频率变化 符合Bellcore LSSGR Sec6和EIA 464的要求
  噪声容限 符合Bellcore LSSGR Sec6和EIA 464关于高斯噪声、脉冲噪声和电源线噪声的要求
  切入 本地回声消除允许100%检测,使用大于4.5dB的回损线。
  Talk off 监视Bellcore TR-TSY-000763标准语音磁带时检测少于20个数字,(LSSGR要求检测少于470个数字),监视MITEL语音磁带时检测0个数字。

全程信号音检测

  信号音类型 可编程设置为单音或双音
  最大信号音数量 与应用程序有关
  频率范围 可编程设置为300Hz~3500Hz
  最大频率偏移 以5Hz为增量,可编程
  频率分辨率 ±5Hz,双频音在信噪比为20dB的情况下,限制在62.5Hz内。
  同步 可编程步调均衡器,10ms增量。
  动态范围 可编程改变,缺省为-6dBm~+3dBm(单音),

全程信号音产生

  信号音类型 产生单音或双音信号
  频率范围 在200Hz~4000Hz内可编程
  频率分辨率 1Hz
  持续时间 以10ms为增量
  幅度 每一信号音额定值为-43dBm~-3dBm ,可编程设置

多频信令

  MF数字 0~9,KP,ST,ST1,ST2,ST3,per Bellcore LSSGR Sec6,TR-NWT-000506和CCITT Q.321
  发送电平 遵循Bellcore LSSGR Sec 6,TR-NWT-000506
  信令机制 遵循Bellcore LSSGR Sec 6,TR-NWT-000506
  检测动态范围 每一信号音为-25dBm~+3dBm
  允许的失真 6dB
  允许的频率变化 小于±1Hz

呼叫处理分析

  忙音检测 缺省设置从在97个国家使用的76个独特的忙/阻塞音中检测出74个,CCITT Rec. E.,Suppl.#2中有详细说明,缺省情况下同时使用频率和步调检测,在特定的环境下,应用程序可以只选择频率检测,以提高检测速度。
  回铃音检测 缺省设置从96个国家使用的87个独特的回铃音中检测出83个,CCITT Rec. E.,Suppl.#2中有详细说明,同时使用频率和步调检测。
  人工应答检测准确率 在北美基于真实呼叫数据库的测试大于99%,其他地区可能变化
  人工应答检测速度 0.1ms
  留言机检测准确率 大于85%,基于应用和环境
  传真/modem检测 预编程的
  截听检测 检测北美三全音(tri-tone)全部序列,其他截听信号音可编程
  拨号前检测拨号音 应用程序允许/禁止
最多支持三种不同的用户定义拨号音
可编程拨号音

音频拨号

  DTMF数字键 0~9,*,A,B,C,D, Bellcore LSSGR Sec6,TR-NWT-000506
  频率偏移 小于±1Hz
  速率 10digits/s,可由参数设定
  电平 额定值-4.0dBm,可由参数设定

脉冲拨号

  10个数字 0~9
  脉冲速率 额定值为10脉冲/秒,
日本为20脉冲/秒,可由参数设定
  占空比 额定值60%,可由参数设定

模拟呼叫方识别

  可应用的标准 Bellcore TR-TSY-000030
Bellcore TR-TSY-000031
TAS T5 PSTN1 ACLIP:1994(新加坡)
  Modem标准 Bell 202或V.23,串行1200bits/s(单工FSK信令)
  接收灵敏度 -48dBm(-50dBv)到-1dBm
  噪声容限 最小18dB信噪比下,0~-48dbm动态范围内正常工作。
  数据格式 单数据消息(SDM)和多数据消息(MDM)格式,通过API调用和命令
  线路阻抗 呼叫方ID挂机检测期间为AC 耦合 600欧姆(1.8kHz)端接,
  消息格式 ASCII或二进制SDM,MDM消息内容

模拟显示业务接口(ADSI)

    FSK生成,Bellcore TR-NWT-NWT-000030
CAS信号音生成和DTMF检测,Bellcore TR-NWT-001273

  硬件系统要求

  D/160-JCT和320-JCT

  • Dialogic386、Dialogic486或奔腾处理器的计算机,PCI总线或混合PCI/ISA总线
  • 操作系统硬件要求随使用的通道数目不同而变化
  • 系统必须遵循PCISIG Rev.2.1或以后版本的总线规范

  附加部件(带部件市场名称)

  • Multi drop CT总线电缆(CBLCTB68C3DROP、CBLCTB68C4DROP CBLCTB68C8DROP, CBLCTB68C12DROP, CBLCTB68C16DROP)
  • CT 总线/SC总线适配器(CTBUSTOSCBUSADP)
    SC总线终端连接器配件(1SCBUS1TERMKIT,2SCBUS1TERMKIT,3SCBUS1TERMKIT)
