远端模块产品介绍和应用实例
2001/10/31

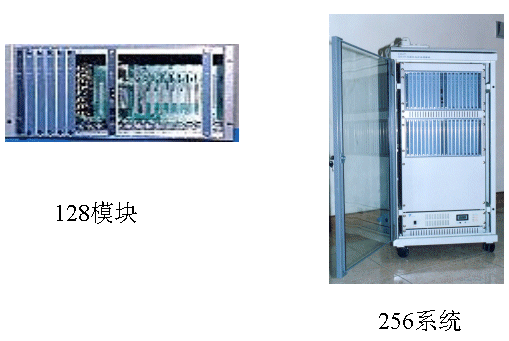

一 产品简介
DAS128是专为H20-20用户交换机设计开发的话音、数据的综合接入系统。它与H20-20交换机为一体化、紧耦合设计，支持H20-20交换机强大的功能，是真正意义上的远端模块。
DAS128由局端接口板EDT4和远端RT设备组成，两者可采用光纤、微波、HDSL、扩频通信或者载波通道连接，接口为由四个2M口组成的准V5.2接口。EDT4插在H20-20交换机用户机架的任一槽口中，为系统提供准V5.2接口。RT为带准V5.2接口的接入网设备，为系统提供POT（普通用户）、E/M、远动、磁石及数据等接口。
DAS128每套系统最大可提供128个话路，当需要更大门数时可模块化叠加。系统准V5.2接口可提供一定集线比4:1或2:1以节约传输通道，也可按1:1透明配置。
另外，RT设备可脱开H20-20交换机单独组网，此时RT相当于标准的PCM基群设备。此时可用的端口为120个。
二 产品功能
三 产品特点

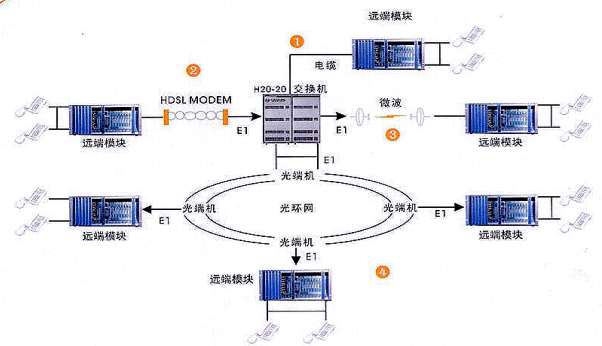

系统组网图
上图为远端模块与交换机的组网示意图，概括了任意距离任意方式的组网需求。说明如下：
四 典型应用

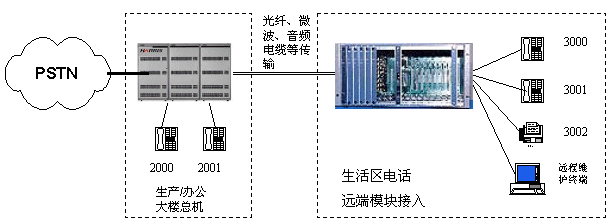

1 新增住宅小区、分支机构电话系统
体系特点：新增的住宅小区和分支机构电话系统不需增加一台交换机或者对交换机进行大的改造，只需在该小区和分支机构增加DAS128的远端模块。该电话系统功能与本机完全一致并可由交换机统一管理。节约投资费用、并进一步减少维护人力资源和管理费用。远端模块与交换机之间使用光缆连接，也免除了维护、检查大捆通信电缆线的烦恼。所有分支机构都可共享总机全部资源。
适用范围：新增住宅需要安装电话的场合。

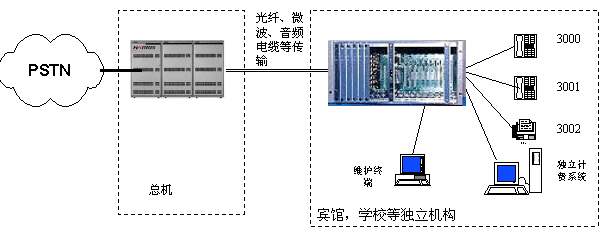

2 虚拟小交换机（VPN）
系统特点：独立性。当用户想出租一部分电话给其他独立单位使用如宾馆、学校等。DAS128是最好的选择，它可实现完全的虚拟交换机的功能，具备独立计费和独立管理功能。
适用范围：提供给相对独立的部门或单位 。

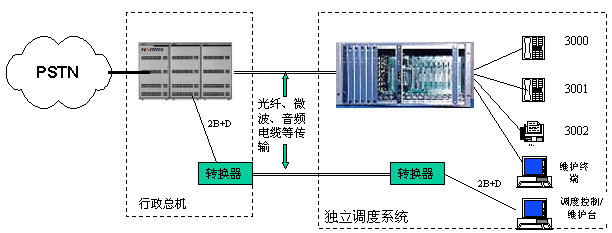

3 虚拟调度系统（VDDN）
体系特点：行政调度二合一，集中维护，所有系统维护、管理、设置都可以在局端主机上操作，各远端模块可免去维护的烦恼；组网简化，系统造价低。
适用范围：县级调度系统。

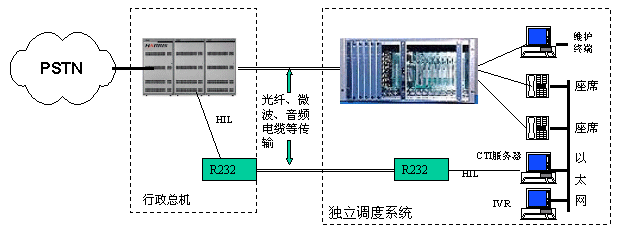

4 虚拟呼叫中心系统和分布式座席
体系特点：行政呼叫中心二合一，集中维护，所有系统维护、管理、设置都可以在局端主机上操作，各远端模块可免去维护的烦恼；组网简化，系统造价低。无缝全面支持HIL分机功能。提供环路LS、EM等模拟中继接口，方便就近接入。远端接入以用户模块方式接入，无须增加系统设备和软件的投资。
适用范围：县级呼叫中心系统。

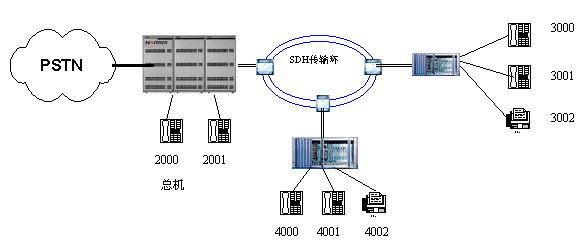

5 沿着SDH下话路，多点组网
体系特点：集中维护，所有系统维护、管理、设置都可以在局端主机上操作，各远端模块可免去维护的烦恼；组网简化，系统造价低低。
适用范围：适用于具备SDH光环的专网如电力。电力系统的各变电站基本都接入了SDH，DAS128非常适合解决这种分布式，无人值守站的电话接入问题，为其提供低成本、高性能的电话数据接入方案。

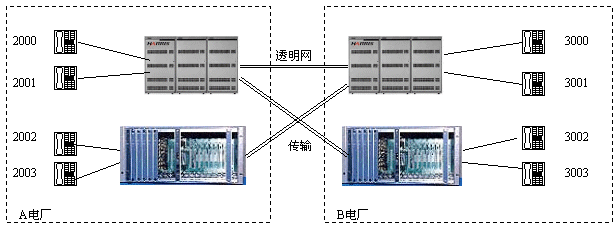

6 交换机互为备用
体系特点：目前有很多电话系统是两台交换机通过透明网连接，当其中一台出现故障时将引起该台交换机全部电话中断。采用DAS128，两台交换机均向对方引入部分电话交叉使用，这样可确保重要的电话不会中断。
。
适用范围：这种应用适用于对电话系统安全性要求严格的场合，如电力系统行政交换机与调度交换机就可以以上述方式实现备份，从而实现行政或调度交换机某一台不能工作时，依然可以通过备份系统打电话。

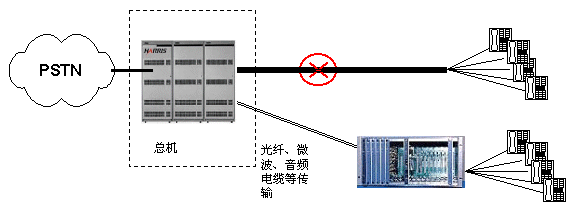

7 旧电缆改造
体系特点：对于使用时间长的音频电缆，因为老化会出现各种问题：如杂音、开路、短路和串音。DAS128可用来替换这些电缆，使用户获得优良的电话服务，而不需要去做更换电缆等繁琐工作。主机与远端模块之间使用光纤，简洁了连接方式，这样可以大大减少电缆的维护工作量。
适用范围：各种有长电缆的应用场合。

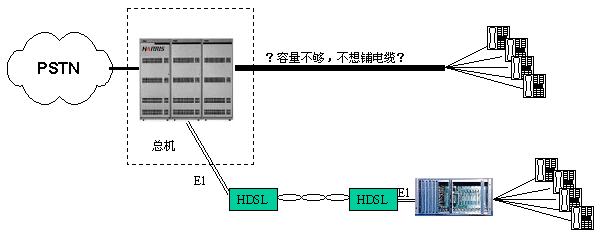

8 线路倍增器/音频电缆扩容
体系特点：利用廉价的HDSL设备，可以直接使用铜线长距离传输E1信号，可以实现1:64倍的扩容、线缆改造、提高线路利用率，并能够简化维护、方便管理。
适用范围：适用于线缆扩容、线路改造等场合，可以充分利用原有的线路资源，达到方便、快速扩容的目的。
广州亿景通信供稿 CTI论坛编辑
