宽带IP电话业务建设方案
2002/04/24
1、城域宽带网开展IP语音业务的前景
下一代电信网络（NGN）体系结构为新兴的电信运营商真正介入端到端的话音业务提供了契机。目前，铜缆资源为中国电信所垄断，许多新兴的电信运营和宽带运营商正为如何真正介入语音电话而烦恼。但是随着技术的进步，语音编解码的出现，在IP网络上传送语音的技术已经较为成熟。同时在下一代电信网络体系结构中解决了phone
to IP-phone，IP-phone to phone 的地址映射问题，为新电信运营商介入语音业务提供了技术手段。同时，各个地方宽带城域网、接入网的建设，特别是宽带接入网建设为基本为都提供了用户提供10M速率的接入。而且宽带接入网建设上的竞争日益激烈，中国电信、长城宽带、联通、网通都有一定的宽带接入用户的份额，为新兴的电信运营商介入语音业务提供了物理手段。随着信息产业部对各电信运营商互联互通要求的加强，为新兴的电信运营商介入语音业务提供了较好的可运营环境。虽然目前在IP网络上没有提供Qos保证的机制，但IP骨干和接入网为用户提供充足的带宽同样能做到较好的话音质量。IP电话的出现也为有线网路介入话音业务提供了技术手段。同时目前在建成的宽带接入网上应用的只有上网业务，如何增加宽带接入的应用，提高宽带接入网的收入，是宽带运营商最关心的事情。我们能够提供一整套的解决方案利用宽带接入（五类线）为新兴的宽带运营提供市话、长话业务。
但是，按照国外的一些设备生产厂家提供的方案，目前似乎在中国的城域网现状上还不可行。至少他们遇到以下的问题：如何解决H.323和SIP等协议通过NAT设备和防火墙的问题，如何解决IP话机的IP地址分配、IP地址同电话号码绑定、用户认证、安全性等问题。虽然新太公司的集成方案也碰到以上问题，但我们正在研发过程中的产品对以上的问题我们都提出了解决方案。
2、下一代网络的总体框架架构

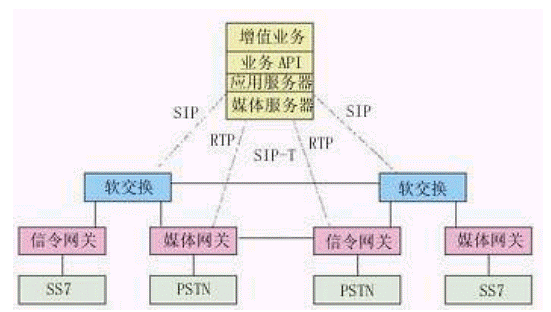

下一代电信网络体系的框架结构见下图：
软交换设备与信令网关和媒体网关一起，使提供业务的控制层面与媒体的承载层面相分离。它主要有三大特征:
（1）、采用开放的网络构架体系
-将传统交换机的功能模块分离成为独立的网络部件,各个部件可以按相应的功能划分各自独立发展。
-部件间的协议接口基于相应的标准。
-部件化使得原有的电信网络逐步走向开放，运营商可以根据业务的需要自由组合各部分的功能产品来组建网络。部件间协议接口的标准化可以实现各种异构网的互通。
（2）、是一个由业务驱动的网络
-业务与呼叫控制分离。
-呼叫与承载分离。
分离的目标是使业务真正独立于网络，灵活有效的实现业务的提供。用户可以自行配置和定义自己的业务特征，不必关心承载业务的网络形式以及终端类型。使得业务和应用的提供有较大的灵活性。
（3）、是基于统一协议的基于分组的网络
3、新太集成方案
为了完整解决城域网上承载话音业务，实现IP phone
到PSTN、IP phone 到
IP phone、PSTN 到IP
phone的呼叫。新太公司的集成方案中包括以下设备：软交换核心设备、媒体网关、信令网关、IP
PBX、IP 话机、PC IP Softphone、媒体服务器。
3.1新太软交换核心设备
新太软交换核心设备是整个解决方案的核心，它主要完成基本的呼叫控制和连接功能。作为运营商级的设备其充分考虑稳定性及可靠性。软交换核心设备主要由以下几个物理模块组成，系统主控模块SMU、交换模块SU、计费控制模块AMU、共享数据模块SRD、多方呼叫管理模块组成MCM。每个物理模块实现若干个逻辑功能。
3.2新太媒体网关
3.3应用服务器
3.4 VOIP 媒体服务器–
SVI
3.5企业级IP-PBX
3.6终端设备
包括IP电话机，软件IP话机
4、体组网方案

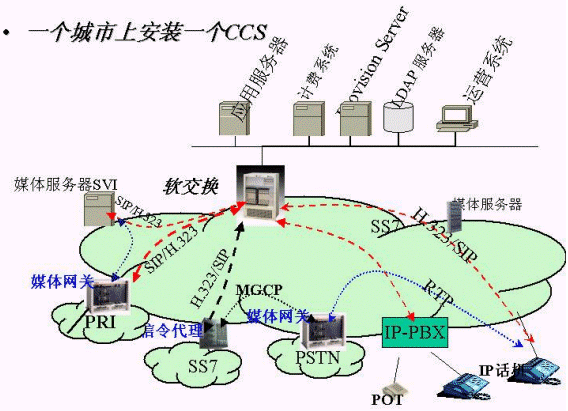

目前，新太公司提供的设备假设所有的设备均采用公网地址，在语音业务的宽带承载网上，不存在公私网的地址转换问题。我们公司目前正在研发的产品中（在今年第二季度发布）能解决公私网地址转换的问题。组网方案见图示：
假如采用IP电话机作为用户终端的话，就必须考虑或解决电话号码的问题，但是如果固定电话基础运营商（例如：铁通、电信、网通）合作，在号码资源上的问题就可以很好的解决。
在以上的组网方案中，解决了两种不同类型的电话终端的互通问题。
1、电话PSTN phone 到
IP phone的问题；
2、电话IP Phone 到
PSTN phone的问题；
5、设备可扩展性和安全性
5.1核心设备扩展性
5.2媒体网关扩展性
5.3所有关键设备采用热备方式
5.4 SMU的负载均衡
5.5媒体网关负载均衡
5.6应用服务器的负载均衡
5.7网络系统安全性
6、城域网上的IP地址分配方案
6.1城域网的骨干层/汇聚层采用公网地址
6.2城域网的骨干层/汇聚层采用私网地址
