智能座席接入系统(分流器)
DAS30
产品说明书
2006/05/08
第一章 技术说明
1．公司简介
亿景通信是知识密集型的高新技术企业，分别于2005、2003年获得国家高新技术企业认定证书和双软认定证书。公司致力于下一代网络NGN、VOIP、3G-IMS的接入层面及多消息、多业务融合通信领域；将新的通信技术与当前应用紧密结合，凭借雄厚的软硬件开发实力，为运营商和行业专网客户提供技术先进、实用可靠的软硬件产品和解决方案。
目前我们的接入设备在全国电信、电力、公安、石油、化工等领域有广泛应用，其中CTI产品典型的客户有北京114查号台 （240门）、北京邮政185（200门）、广州盛华信息台（120门）、海南联通客服中心（200门）、新疆移动客服中心（480门）、广东电力、湖北电力、四川电力、中海电信等。
2．产品简介
DAS30是专为CTI呼叫中心交换机/板卡设计开发的话音接入系统(俗称分流器)，它实现交换机/板卡E1信号转换成模拟信号引出到座席，单台设备支持8/16/30个模拟坐席通道；具有低噪声、稳定性好、配置灵活、可靠安全等特点。可与INTEL dialogic、NMS 、EXCEL、AVAYA、HARRIS、等平台实现无缝连接；信令可为LineSide、CAS（随路信令）、CLEAR-CHANNEL（透明通道）。
DAS30目前已广泛应用于呼叫中心的座席接入、分布式座席和电力、公安等专网多种交换机的远程用户接入。
3．产品特点
◆ 8/16/30路接口可选。可根据接口板的数目方便地将设备配置成8、16或30路接口。
u
◆ 使用方便，只要通过跳线选择信令模式，上电即可，无需其他设置。
◆ 支持多种信令，包括LineSide、Clear Channel、CAS等多种信令模式，可通过跳线切换信令模式。
◆ 电源板有直流（－48VDC）和交流（220VAC）两种规格可选配。
◆ 接口板可提供用户口和环路口，两种接口数目可任意组合。
◆ 模块化结构，接口板支持热拔插，便于维护、扩容。
◆ 配备一个E1接口。E1接口可选75欧或120欧接收阻抗；E1时钟可选择主时钟或从时钟工作方式。
4．产品结构

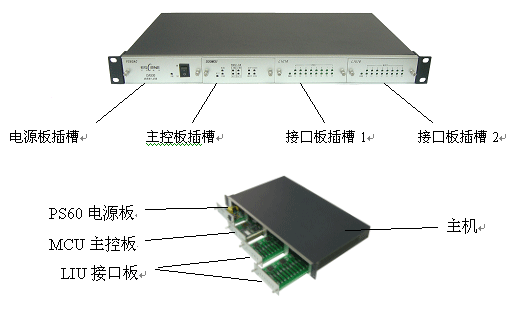

见上图，DAS30为模块化插板结构，由主机、1块MCU主控板、1或2块接口板、和1块电源板组成。主机有4个插槽，从左到右分别是电源板、MCU主控板、接口板插槽1、接口板插槽2。
板件说明：
1）. PS60电源板。可选配为220V交流电源板或-48V直流电源板。
2）.MCU主控板。即数字中继接口板，为系统提供1个标准E1接口连接交换机。可通过跳线切换信令模式：LineSide、Clear Channel、CAS。
3).LIU接口板。可按需求配置1-2块，接口板1是第1－16路，接口板2是第17－30路。
5．典型应用

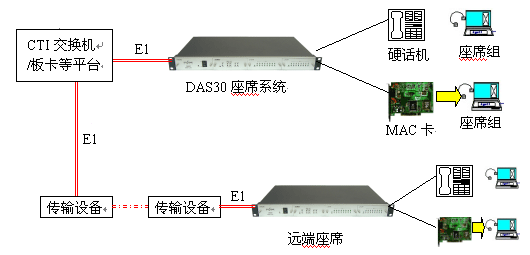

见下图：DAS30通过1个E1接口与交换机/板卡直接连接，无需配置数据，可方便地实现本地座席接入或远端分布式接入（需配合传输设备）。终端可为普通电话机或MAC座席电话卡。
第二章 安装说明
1.产品清单
安装前请检查包装箱内下列物品是否齐全：
（1）DAS30主机一台(含PS60板、MCU板、LIU板)；
（2）电源线一根；
（3）E1接口连接线一根（含RJ11-BNC转接头）
（4）硬件安装说明书一份；
（5）保修卡一份。
2. 硬件设置
硬件上的所有设置都在主控板上完成。
（1）端口的时隙分配
PCM链路的第0时隙用于链路同步，第16时隙用于传输30路语音通道的信令，其他时隙用于传输30路电话端口的语音。电话端口跟PCM时隙的对应关系如下：
端口 |
时隙 |
端口 |
时隙 |
1 |
1 |
16 |
17 |
2 |
2 |
17 |
18 |
3 |
3 |
18 |
19 |
4 |
4 |
19 |
20 |
5 |
5 |
20 |
21 |
6 |
6 |
21 |
22 |
7 |
7 |
22 |
23 |
8 |
8 |
23 |
24 |
9 |
9 |
24 |
25 |
10 |
10 |
25 |
26 |
11 |
11 |
26 |
27 |
12 |
12 |
27 |
28 |
13 |
13 |
28 |
29 |
14 |
14 |
29 |
30 |
15 |
15 |
30 |
31 |
（2）信令模式配置
可对主控板上的调针J7，J8和J9跳线来选择信令模式。更换信令模式要重启设备。跳线方式跟信令模式的对应关系如下表：
J7 |
J8 |
J9 |
信令 |
1 － 2 |
1 － 2 |
1 － 2 |
LineSide |
1 － 2 |
1 － 2 |
2 － 3 |
CAS － HA |
1 － 2 |
2 － 3 |
1 － 2 |
CC |
1 － 2 |
2 － 3 |
2 － 3 |
CAS － SH |
2 － 3 |
1 － 2 |
1 － 2 |
CAS － XT |
2 － 3 |
1 － 2 |
2 － 3 |
CAS － GY |
(3) E1接收阻抗选择
通过主控板上的调针 J10来选择75欧或120欧（板上有标识）接收阻抗。出厂值是75欧。
(4) E1主从时钟选择
通过主控板上的 J1调针来选择主从方式。当调针跳到“M”位置时选中主时钟模式，跳到“S”时选择从时钟模式。出厂值是从时钟模式。

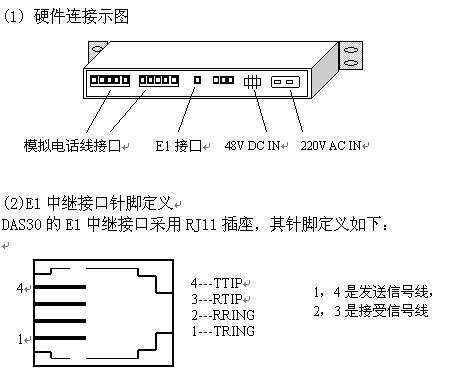

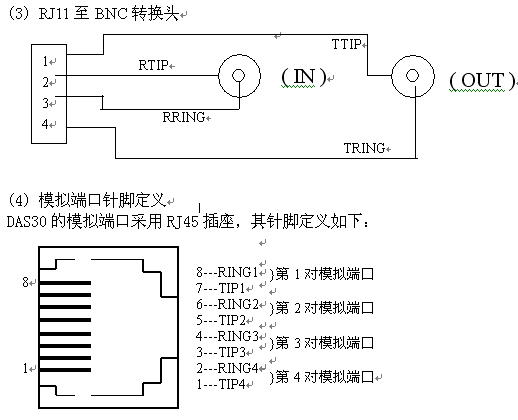

3. 硬件连接
3.

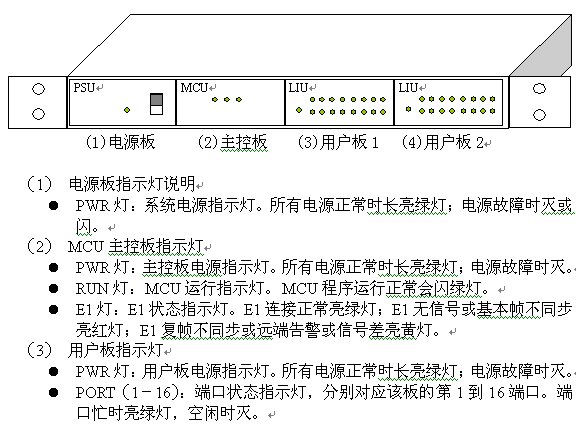

指示灯说明
第三章 主要技术参数
1）基本参数
话路总数： 30
压扩特性： A律87.6/13折线
抽样频率： 8KHz
2）E1接口（符合G.703）
阻抗： 75欧或120欧可设置
接口码型： HDB3
标称比特率及容差： 2048Kb/s +/-50ppm
标称波形幅度： 2.37V+/-0.237V/75欧（不平衡）
介入损耗：在 1024KHz时衰减0-6dB之间
4）环路接口
用户阻抗为：三元件复合阻抗
TP线上最大容忍电流：150mA
TP线挂机直流电阻：>10M欧姆
5）电源：
直流： -48V±20%；
交流： 220V±20%
功耗：空闲为 5W，全忙为25W；
6）工作环境
温度： -10oC～80oC
湿度： 5%～95%
接地阻抗： 8欧以下
