EEGW8566网关
2002/02/04
简介
EEGW8566网关可提供在H.323通信协议下在IP 网络上提供语音/传真的服务。通过连接于现有的ADSL 或缆线调制解调器的服务,可允许在单一网络提供语音和传真的功能,其应用将可节省网络的建设并且大大降低了传统电话费用的支出,它是减低总公司与分公司间、SOHO族或办公室通讯费用的最好方案
EEGW8566提供了6线可与PSTN/PTT连接的接口,并可将语音/传真信号转换到IP网络上, EEGW8566也可经由RS-232C COM port或Telnet的方式提供管理的机能.
应用
提供多系统远程IP电话组网服务
实现IP网络与PSTN或PBX的互联
利用电信运营商和企业提供的国内国际互联IP网络实现PSTN电话服务
利用企业专用IP网络实现系统级本地或异地组网
向商务楼、住宅小区等SOHO族的物业管理者提供集中管理式的IP电话业务
向分散式办公室提供便捷组网的IP电话服务
向跨国企业提供最经济的通讯手段
特点
适用于局域网接入、DDN、ADSL、CABLE MODEM、无线局域网接入或其他宽带接入方式
将现有的PSTN、PBX接入IP网络
无须改变现有的电话使用习惯
节省本地、长途、国际电话费
一般特性
符合ITU-T H.323标准
可自动寻找GateKeeper
Peer-to-Peer mode (non-GateKeeper)
支持自动总机系统 (二次拨号音/欢迎词)
尺寸 : 221mm(宽)*42mm(高)*217mm(长)
Line hunting
6个 RJ-11 FXO接口
E.164 (Telephone Number Plan)
DTMF 拨号
DTMF 侦测/产生
- TFTP 软件升级
可经由Telnet方式由远程设定/重置
LED 指示灯可显示系统状态
LAN 接口 : 一个 RJ-45 10Base-T 接头
与MicroSoft-Netmeeting v3.0 兼容
支持固定 IP 及 DHCP
QoS by setting ToS (Type Of Service) parameters of VoIP packet
SNTP (Simple Network Time Protocol)
语音特性:
Codec 语音压缩编码方式支持-- G.711 a/μlaw, G.723.1 (6.3K/bps), G.729A
VAD (侦测语音), CNG (产生舒适音)功能
符合G.168/165 回音消除标准
动态 Jitter Buffer
可自动回复坏掉的封包及修复语音的正确性
在PSTN及LAN接口间提供 Inband 或 Outband DTMF 的产生/侦测功能
来话转接 (H.450.2)
Call Forward (H.450.3)
来话保留 (H.450.4)
增值设定
提供拨号音、忙线音、保留音和回复音
管理特性:
系统设定的两种方法:
- 计算机终端机上的RS-232C接口
- TELNET远程登入
外观:

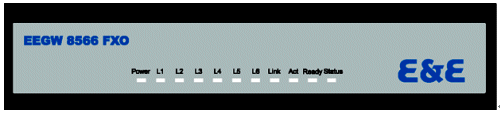

前方面板: LED 指示灯显示EEGW 8566目前的状态.
Power : LED灯亮时表示EEGW 8566 电源已打开.
L1-L6 : LED灯亮时表示该线路使用中
Link : LED灯亮时表示 EEGW 8566 已经正确的连接上网络.
Act : LED灯亮并闪烁时表示资料正在传送中. .
Ready : 1. LED灯亮并且缓慢闪烁表示 EEGW
8566 工作在操作模式下
-------- 2. LED灯亮并且快速闪烁表示EEGW
8566 工作在下载模式下.
Status : 1. LED灯亮时表示当EEGW 8566设定在GateKeeper模式下时已成功登入 --------------Gatekeeper.
----------2. LED灯闪烁时表示当EEGW 8566设定在GateKeeper模式下时并未登入 --------------Gatekeeper.
----------3. 或者当EEGW 8566工作在下载模式时,LED灯号应该闪烁.
----------4. Light off means EEGW 8566 is in Peer-to-Peer Mode.
背板:
10 Base-T : 10MBps 以太网络接口
COM: RS232C DB-9母接头
L1 ~ L6: RJ-11 (PSTN or 用于连接PBX之分机)
Power: 电源开关
100 - 240 VAC: AC 电源插座.

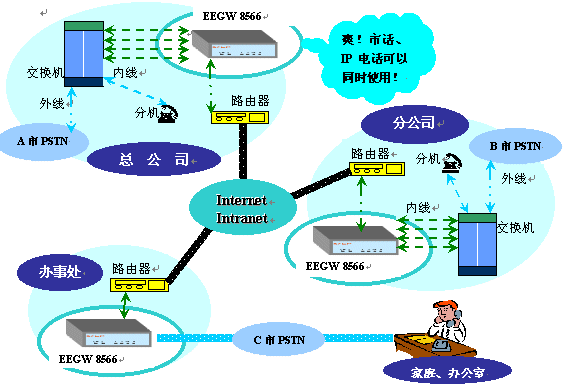

EEGW 8566网关应用
南京双电科技供稿 CTI论坛编辑
