某公司VOIP网方案
2004/08/04
某公司提出利用现代VOIP技术,整合原有的数据网络和虚拟程控电话网络,建设企业内部的VOIP电话系统。
某公司总部在安徽芜湖,通过专线联接到INTERNET,拥有静态IP地址。在各地有分支机构若干,分别通过宽带或专线联接到INTERNET。
现拟增加VOIP语音设备及其它辅助设备,建设企业内部的IP网络,实现下述功能:
(1)使上述办事机构之间可进行免费的IP语音通讯,节省话费开支;
(2)在不改变原有各办事处内部分机号码系统的前提下,减少办事机构之间分机互打的拨号程序、形成几地一体的内部电话系统,同时大大提高各办事机构总机的外线接通率,藉以提高企业整体工作效率;
(3)利用搭建好的VOIP网将整个集团的长话归结到一个出口,统一计费,降低长话支出;
(4)系统需易于使用、配置、管理和维护。

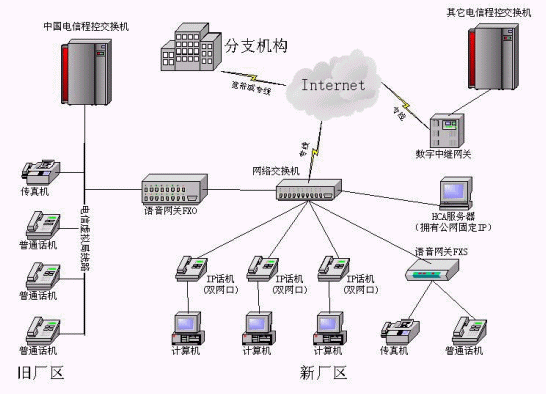

新厂区VOIP网建设及集团VOIP网结构总图

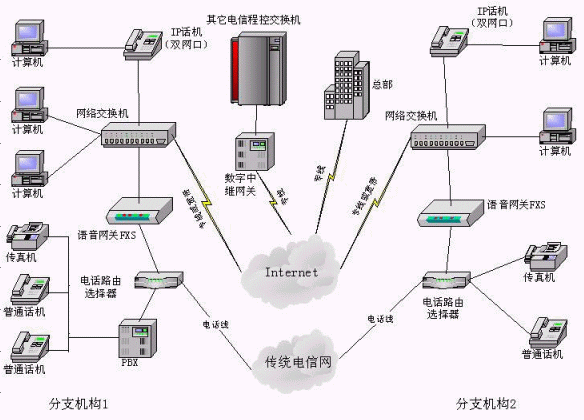

分支机构VOIP网结构图

注释:
电话路由选线器是工程中的辅助设备,其功能如下:
- 根据用户设定的号码规则自动地选用原电信线路或VOIP线路;
- 在VOIP线路故障时自动切回原电信线路,使各分支之间的联系不受VOIP网故障的影响。
FXS端口
用法:连接普通话机或程控交换机的中继板
功能:点对点免费通话,放号运营
FXO端口
用法:连接电信提供信号的电话线或程控交换机的用户板
功能:异地落地,放号落地
上海伟功公司供稿 CTI论坛编辑
