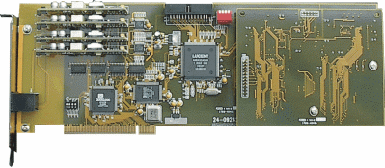

F-9242 4线传真卡
2004/06/29
TF-9242是使用PCI 总线的传真卡,它提供独立的4线传真传输功能。系统软件利用轮询(polling)及共享内存技术,在一部计算机中可同时安装16片TF-9242卡,最多可扩充至64线。
作业平台
应用程序函数库支援
- Visual BASIC
- C, Visual C++, Borland C++
- Delphi
- Visual Foxpro
- 其它支持动态连结函数库(DLL)之开发平台
应用
- 传真服务器
- 交互式传真回复
- 传真行销
- 传真报表系统
规格与特点
- 每一片卡支持独立的4线传真,并提供外线接口
- 接口上有专属的中央处理器(CPU)及内存,确保传真之效能及系统在背景状况下正常操作
- 每片卡都有32K bytes SRAM内存,内存的对应范围在系统激活时由系统自行配置
- Interrupt: INTA
电话状况音(忙线,拨号,回铃音) 侦测
- 具Caller ID(来话者身分辨识)接收功能
- 采PCI 32位总线
- 外线接口 (Trunk Interface)
* Loop start
* 回路电流:20~120mApolarity insensitive
* 阻抗:600Ω nominal
* 频率响应:200~3400Hz
* 响铃侦测:30Vrms~140Vrms16~68Hz
* 脉冲式拨号:10/20 PPS, M/B ratio 33/66, 40/60 selectable
* 电话接口采用一个RJ-45插座
* Caller ID接收:Bellcore GR-30-CORE & DTMF
- 复频式(DTMF)或脉冲式(pulse)拨号
- 可侦侧局线通路/断路及侦测回路电流;具备挂线/接听控制(外线界面)
- 传真规格:符合ITU(前CCITT)标准G-3规格,亦可支持G2、V.29、 V.21、T.4、及T30
- 传真速度:14400bps,并可依线路状况或对方传真速度,自动向下调整为9600,7200,4800或2400bps
- 传真印字密度(resolution): -- STD Mode: 200dpi(H) x 100dpi(V) -- Fine Mode:
200dpi(H) x 200dpi(V)
- 最大传真宽度:英文132字或中文66字
- SCSA bus: 26-pin 接头连接标准SCSA bus
舜远科技(上海)有限公司供稿 CTI论坛编辑
