TX-0400i 多功能4外线I-Phone卡
2004/06/29

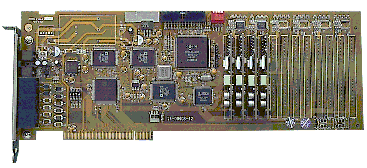

TX-0400i 是使用PCI 总线的4外线 I-Phone 卡。每片TX-0400i提供4线模拟外线、2 线 I-Phone ，并配备6线语音传输功能，提供忙线、拨号及回铃等状况音分析。透过卡上内建的SCSA
bus可提供卡与卡之间数字语音资料交流的功能。系统软件利用轮询(polling)及共享内存的技术，在一部计算机中最多可同时安装16片TX-0400i卡，扩充至64外线、96线语音、以及32线I-Phone
界面。
作业平台
应用程序函数库支援
- Visual BASIC
- C, Visual C++, Borland C++
- Delphi
- Visual Foxpro
- 其它支持动态连结函数库(DLL)之开发平台
应用
- I-Phone 服务器
- IP PBX
- TeleServer 企业通讯服务器
- TeleConference 网络电话会议
规格与特点
- 支持独立的4线外线、2线I-Phone、及6线语音
- 每一片卡都提供自由端口及功能完整的non-blocking switching
- 专属的数字讯号处理器(DSP)，确保系统稳定运作
- 具Caller ID(来话者身分辨识)接收功能
- 可同时进行最多8组三方通话
- 采PCI 32位总线
- 共享内存：96K bytes SRAM(含)以上
- Interrupt: INTA
- 外线接口 (Trunk Interface)
* Loop start
* 回路电流：20~120mA，polarity insensitive
* 阻抗：600Ω nominal
* 频率响应：200~3400Hz
* 响铃侦测：30Vrms~140Vrms(16~68Hz)
* 脉冲式拨号：10/20 PPS, M/B ratio 33/66, 40/60 selectable
* 电话接口采用一个RJ-45插座
* Caller ID接收：Bellcore GR-30-CORE & DTMF
- 回路电流及回路电压极性侦测(外线界面
)
- 脉冲式(pulse)拨号，可选择暂停及转接时间(外线界面)
- 响铃侦测；具备挂线∕接听控制 (外线界面)
- 实时语音数字化，压缩及还原(语音单元)
- 电话状况音(忙线、拨号、回铃音)侦测(语音单元)
- 可在系统播放或录制语音的同时，侦测到DTMF键及对方挂线讯号(语音单元)
- I-Phone 单元
* 语音压缩格式：G.729A, 8Kbps
* 具回音消除(Echo cancellation)功能，符合G.165/168的要求，使通话时的声音品质更清晰
* 通讯协议：H.323V2, H.225.0, H.245
* DTMF拨号，可设定等候时间 (pause time)
* DTMF接收，并支持 H.323 之out-band DTMF 传送
* 实时语音数字化，压缩及还原
* 电话状况音(忙线、拨号、回铃音)侦测
* 可在系统播放或录制语音的同时，侦测到DTMF 键及对方挂线讯号
- SCSA bus: 26-pin 接头连接标准SCSA bus
