TV-3340 4外线 I-Phone卡
2004/06/29

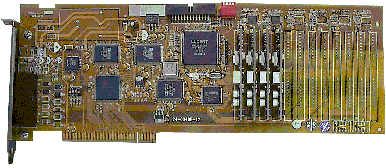

TV-3340 是使用PCI 总线的 I-Phone 卡。每片TV-3340 上拥有4线外线,并配备 4 线 I-Phone,提供电话状况分析功能。透过卡上内建的SCSA
bus可提供卡与卡之间数字语音资料交流的功能。系统软件利用轮询(polling)及共享内存的技术,在一部计算机中最多可同时安装16片TV-3340卡,扩充至64外线
及 I-Phone 界面。
作业平台
应用程序函数库支援
- Visual BASIC
- C, Visual C++, Borland C++
- Delphi
- Visual Foxpro
- 其它支持动态连结函数库(DLL)之开发平台
应用
规格与特点
- 每一片卡都提供自由端口及功能完整的non-blocking switching
- 专属的数字讯号处理器(DSP),确保系统稳定运作
- 具Caller ID(来话者身分辨识)接收功能
- 可同时进行最多8组三方通话
- 采PCI 32位总线
- 共享内存:96K bytes SRAM(含)以上
- Interrupt: INTA
- 外线接口(Trunk Interface)
* Loop start
* 回路电流:20~120mA,polarity insensitive
* 阻抗:600Ω nominal
* 频率响应:200~3400Hz
* 响铃侦测:30Vrms~140Vrms16~68Hz
* 脉冲式拨号:10/20 PPS, M/B ratio 33/66, 40/60 selectable
* 电话接口采用一个RJ-45插座
* Caller ID接收:Bellcore GR-30-CORE & DTMF
- 回路电流及回路电压极性侦测(外线界面)
- 脉冲式(pulse)拨号,可选择暂停及转接时间(外线界面)
- 响铃侦测;具备挂线∕接听控制 (外线界面)
- 实时语音数字化,压缩及还原(I-Phone单元)
- 电话状况音(忙线、拨号、回铃音)侦测(I-Phone单元)
- 可在系统播放或录制语音的同时,侦测到DTMF键及对方挂线讯号(I-Phone单元)
- I-Phone 单元
* 语音压缩格式:G.729A, 8Kbps
* 具回音消除(Echo cancellation)功能,符合 G.165/168的要求,使通话时的声音品质更清晰
* 通讯协议:H.323V2, H.225.0, H.245
* DTMF拨号,可设定等候时间 (pause time)
* DTMF接收,并支持 H.323 之out-band DTMF 传送
- SCSA bus: 26-pin 接头连接标准SCSA bus
舜远科技(上海)有限公司供稿 CTI论坛编辑
