锐取助力天坛医院数字一体化手术室建设
2011/09/20
一、项目概述
首都医科大学附属北京天坛医院始建于 1956年8月23日，座落在世界著名的天坛公园西南侧，是一所以神经科为重点的三级甲等大型综合医院。1997年由中国医学科学院与北京市卫生局共建成为中国医学科学院北京天坛医院和中国医学科学院神经科学研究所。北京天坛医院和北京市神经外科研究所是世界三大神经外科研究中心之一、亚洲最大的神经外科临床、科研、教学基地和WHO在中国的神经科学培训合作中心。
数字一体化化手术室是临床医工程的重大成果，它融合计算机网络技术、图形信号处理技术、空气洁净技术、机电设备自动控制技术于一体，将与手术过程有关的各种系统有机地结合进行统筹设计，为整个手术提供更加准确性、更加安全性的工作环境，能够实时获得大量与患者相关的重要信息, 能够实时观察和控制设备的运行，从而使手术室便于操作, 提高工作效率。天坛医院共有24间手术室，其中有10间要建设成为数字一体化手术室，由此搭建数字一体化手术室信息化平台，并广泛用于手术示教。
二、用户需求
10间数字一体化手术室建设中，要建设数字一体化手术室、总控室、分控室。要求所有音视频应基于网络传输，降低施工和维护难度，符合技术发展趋势。
具体要求如下：
A、手术间墙壁上安装高清电视，配置触摸控制屏，实现各种信号（术中全景、仪器视频信号、HIS、PACS等）的切换，并可在高清电视上展现；
B、用于对手术间内各路可视信号采集的设备、信号切换的设备、集中控制的设备存放于专用机柜内，所有信号通过网络进行信号传输；
C、手术室内医师可通过语音交互终端实现与控制室及分控室内人员双向语音交互；
D、配置调阅东软PACS、HIS信息的主机，可实现对相关病人信息的调阅并可切换在电视上显示；
E、建立高清数字化总控室及分控室，实现对手术间的切换观看并可随时调阅本地可视化信号于控制室的高清电视上观看，与数字一体化手术室的双向语音等。
F、建立权限管理体系，确保病人的隐私和医生的学术隐私，要求凡是请求视频示教的科室或个人要经过服务器的申请和审批。
G、建立视频存储服务器，在直播观看手术室内可视信号的同时可同步记录数字一体化手术室的各种信号内容，并可根据后期学习的需要对录制的文件进行编辑（分割、剪切、合并、转码等），系统管理者有权对其进行网络发布方便教学，对于发布的视频文件可以由授权观看的用户进行点播；
H、在总控制式及分控式以外的示教观摩点也可进行直播接收，并对个别领导办公室接入点需可通过系统专属的硬件方式解码设备实现接收。
三、解决方案

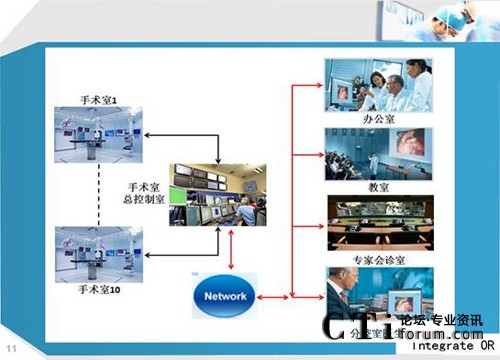

手术室配置有全景摄像机，术野摄像机，脑室镜/内镜，HIS/PACS，导航仪，显微镜等6路视频信号，该6路信号进入示教系统转播的同时也进入手术室内的显示系统，显示系统通过配置中控系统随时可以调用各场景的图像信息。
总控中心在整个系统中起到集中管理各手术室视频信号作用，总控中心能实时的查阅调阅各手术的手术过程，同时在总控中心配置的各个子系统配合示教设备完成手术示教；手术布置的信号采集设备通过网络发送到该中心的服务器，服务器完成这些的整合和录制，以及直播，总控中心布置的操作计算机接收手术示教直播信息，同时通过矩阵切换到60寸LED液晶电视显示视频信息，实时监控观看各手术室手术。
采用基于网络传输的设备把视频信息实时的传输到总控室和分控中心。控制室及分控室内人员可通过语音交互终端实现与手术室内医师双向语音交互。
分控中心主要是为专家提供一个指导手术进程的一个场所，该中心通过计算机实时接收手术示教图像信息接收的视频系统可以直接投射到LED大屏幕显示器显示。通过语音交互终端实现与手术室医生的对话交流，起到专家远程指导作用。
