SPAS-2000可编程交换机
2004/04/19
产品简介
当前，电信企业正以前所未有的速度向前发展，快速发展的用户群、多样化的业务以及经营竞争环境对电信企业的服务质量提出了更高、更新的要求。电信企业正面临国际、国内全方位的竞争。如何不断开创新的经营模式、降低企业营运成本，大力发展新业务、寻求新的业务增长点是电信企业面临解决的重要难题。 SPAS-2000可编程交换机提供多种接入服务，包括七号、一号、V5X、PRA、ASL，并提供各种接入信令之间的灵活转换。它具有E1和T1两种接口，是一种开放、先进、灵活、高效并易于扩展的接入服务平台。系统在开放性、先进性、灵活性、扩展能力等诸方面具有强大的技术优势。是目前国内先进的拥有完全自主知识产权和高性能价格比的可编程交换平台。
SPAS-2000系统硬件结构介绍

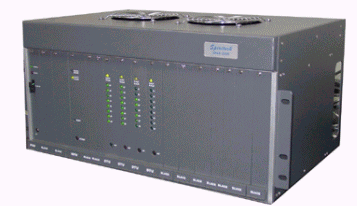

SPAS-2000平台由SPAS-DTS框和SPAS-SAS框组成。SPAS-2000 DTS框负责各种信令的接入，是一种可编程的交换机。SPAS-2000 SAS是用户接入框，主要负责ASL用户、DDN、环路中继等用户接口的接入。
硬件结构特点

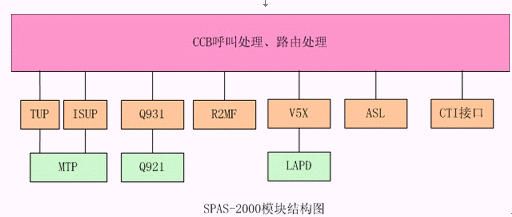

·SPAS-2000是基于ISA和PCI总线的工业PC上开发的产品，它采用了模块化设计结构，确保系统的可自由扩展性和整体性。单个模块能实现2KX2K无阻塞交换。SPAS-2000 可编程交换机结构图如下：

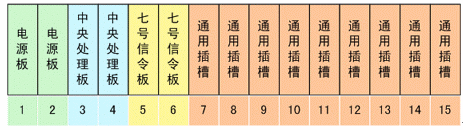

·硬件接口丰富：SPAS-DTS具有七号板（SS7）、中继板（DTU）、语音板（VOC）、多功能信号音板(MFU); SAS提供多种用户接口板
·电源双备份机制使系统高度可靠
·MPU板有一个10/100Base-T以太网口，提供与网管、CTI、和其他SPAS模块的通信
·系统采用分级控制、群机处理技术以提高系统的处理能力和可靠性
·标准机架式结构，实现所有功能板上架
SPAS-2000 SAS(用户接入框)功能介绍
SAS用户框提供4个E1即120路语音的接入，通过中继卡板与SPAS-DTS框DTU板的E1连接，通过ABCD码/CAS传输信令。它支持以下用户接口：
·模拟用户板（ASL）：每块板有8路用户接口
·DDN板：支持Nx64K传送速率
·环路中继板(FXO/FXS)：每块板8路，支持极性反转检测
·E/M用户板：每块板8路用户接口
SPAS-2000 DTS(数字中继接入框)板卡功能介绍
1) 七号信令处理板（SS7）：SPAS系统单个模块同时可插2块7号信令板，提供4条信令链路的连接：
·用以实现七号信令数据链路层功能（MTP L2）,MTP L2功能由SS7专用信令处理芯片和单板上的CPU协同完成
·七号信令板上有两条信令链路。板卡设计基于ISA/PCI总线，通过板上小交换网，可选择PCM传输系统一次群 ( 2Mbps ) 中的任何两个64 Kbps时隙，作为传送信令的双向数据通路
·在七号信令板上还设计了四路导通校验电路，以完整实现CCITT No.7 TUP层的要求
2) 中继板（DTU）：SPAS系统单个模块同时可插7块DTU板，DTU板有以下特点：
·DTU板中的E1高度集成，共有8个E1，同时又提供最大的灵活，每路E1可任意指配为：PRA、R2MF、TUP、ISUP、ASL、V5X
·在DTU板中同时设计了8条HDLC与8个E1对应，提供灵活的信令配置
·接口板支持E1和T1
3) 多功能信号音板（MFU）：多功能信号音处理板MFU可以插在DTU通用槽位，也可以插在14、15槽位。当插在通用槽位时，可以处理256路，在14、15槽位时，可以处理192路。它具有以下功能：
· MFC前向收、MFC后向收
·DTMF收、各种信号音发（多达60多种信号音的发送，包括MFC前向和MFC后向发送）、特殊信号音检测（传真音、忙音等）
·FSK收/FSK发
·语音U LAW/ A LAW 转换：每块板最多可以实现128通道的U LAW和A LAW的转换
·配置灵活：有4块DSP，每块DSP分管64路，可分别配置
4） 语音板（VOC）：
·提供100M以太网接口
·支持240路语音录放
·内置Flash可存储30分钟的语音录音
·含8路传真
·具有DTMF检测功能
· 支持IP(H.323)协议
SPAS-2000系统特点
1） 模块化结构：SPAS可编程交换机的设计基于开放标准，采用了模块化的结构；

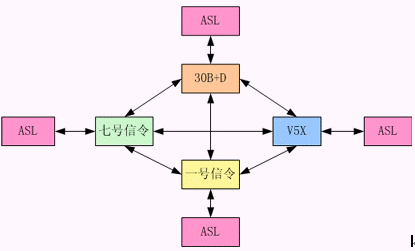

2） 多信令接入：系统支持国内常用的信令接入服务，并实现了所有信令之间的自由转换，能提供灵活的路由配置方式，方便配置各种路由，如最低成本路由，不同业务需求路由等；
3） 丰富的硬件资源：基于SPAS-2000平台提供了多种硬件接口资源，包括语音资源、传真资源、IP资源、会议资源、DTMF/MFC收/发号资源、标准E1/T1接口、用户接口（ASL、DDN、环路中继）等。通过不同资源的组合，可作为多种业务应用的平台使用；
4） 开放的接口：对外提供标准的TSPI接口，用户可以通过标准TAPI调用进行二次应用业务开发；可以与第三方的IVR流程生成器对接；
5） 容量大：单机框配置可达56个E1，2K X 2K交换网络，通过机框级连可平滑扩容达到240个E1，8K X 8K 交换网络。完全满足信令转换、呼叫中心、统一消息等各种应用；
6） 强大的网管功能：SPAS可编程交换机提供了强大的网管功能，它基于全图形化的界面设计，包括：
数据配置：板卡资源配置、局号路由配置、七号配置、V5配置等，配置数据在线修改：新配置数据后，同态加载或卸载资源，不影响其他资源的正常运作，不需要重新启动程序
跟踪、监控、维护：信令分类跟踪、通道状态监控、信令链路和通道状态的维护
信令分析：对跟踪收集的信息进行信令解释
灵活的号码编辑功能：被叫号码前缀增加、删除，用户可修改呼出时的主叫号码
呼叫统计：实用的呼叫统计功能，对阶段内呼叫流量准确反映
详细的告警消息：直观的告警平台，完整显示、记录交换机运行期间的所有告警事件
严格完善的管理员认证：交换机管理员分级管理，权限灵活设置，保证交换机安全运行
所有功能配置即时生效：不需中断服务和重新启动交换机
远程控制：交换机IP地址在线修改，版本在线升级，看门狗灵活关闭开启，程序运行稳定安全
7） 处理能力强：七号单个链路呼叫其BHCA值为44900次/小时，双链路呼叫，其BHCA值为73000次/小时，系统整体处理能力为13万次/小时；
8） 高度可靠：千万次以上呼叫测试，呼损小于万分之一；
9） 通过信息产业部测试并获得入网许可证；
10）高性价比：由于SPAS-2000高集成度和一体化设计，使建网成本降低，集成商盈利空间增强。
最新进展
2003年11月,我公司七号信令板SP01-SS7-2210A的升级产品SP01-SS7-2210B研制成功，主CPU采用MOTOROLA公司的MPC8260,可同时处理8个SS7链路，支持TUP、ISUP、SCCP等,现已在北京某运营商开通ISUP。
斯普瑞特公司供稿 CTI论坛编辑
