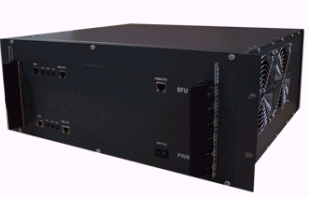

SF-640信令信号采集系统

2004/04/19

产品简介

　　随着通信技术的不断发展，通信网络日益复杂，信令是通信网的神经，支撑和控制着通信网的正常运行。七号信令目前是国内最主要的局间信令，在固定网、移动网上都得到了广泛采用。与七号信令相关的采集、监测、监控等应用有非常广阔的市场。我公司研制的SF-640信令信号采集系统具有容量大、接口类型丰富、维护方便、稳定可靠等特点，目前已经通过了信息产业部的测试，可广泛应用于落地短信、录音系统、实时计费及网间计费、详细的故障分析、日常维护、网络性能分析和基于信令监测的增值业务等领域。我公司团队中的几位主要技术人员均在电信领域中的交换、信令、IP协议、网管、嵌入式操作系统等方面有多年的实际工作经验。SF-640信令信号采集器是基于SPAS可编程软交换平台这一思想开发的。它和一般脱胎于测试仪表的信令采集系统有以下不同：

　　1）每块单板上具有100M以太网接口：此功能方便组网和维护，也可通过此接口和主机通讯完成各种应用功能；
　　2）模块化设计，超大容量可平滑扩容
　　七号信令网管系统只对骨干网的信令进行采集，数量相对较少，用测试仪表或工控机插卡的方式可以解决。而信令计费是对全网的所有信令链路进行数据采集，其容量要求很大。传统方案是无法满足要求的。
　　3）电信级产品，支持热插拨、双备份
　　七号信令网管监测系统对可靠性要求较低，因为七号信令网本身的故障较少，因而监测系统只要不和信令网同时发生故障（此概率很小），运营商即可接受。因此，运营商不要求热插拨、双备份。这样，用测试仪表或工控机插卡的方式可以胜任。而信令计费系统一旦发生故障直接导致话费损失，这是电信运营商绝对不能容忍的，因此热插拨是必须的。

SF-640技术特点
·容量大：单信令采集板支持64对信令链路
·采集数据类型多：可配置成采集七号信令、HDLC、透明数据流
·支持采集的接口类型多：可以采集七号信令网固定网络的直连、准直连链路和移动网络的A接口、B接口、C接口、D接口、E接口、G接口及与PSTN、SC短消息中心及其他接口的所有七号信令链路
·支持的协议广：支持中国七号信令各层协议：MTP、MTUP、TUP、ISUP、SCCP、TCAP、MAP、BSSMAP、BSSOMAP、DTAP、INAP、CAP
·配置灵活：支持图形界面网管和控制终端两种配置方式
·支持自动检测SS7、HDLC信令时隙通道
·内置大容量交换网，信令链路和E1灵活指配
·软件远程下载，升级、维护方便
·具有完善的统计功能
·输入信号经高阻隔离适配，安全可靠

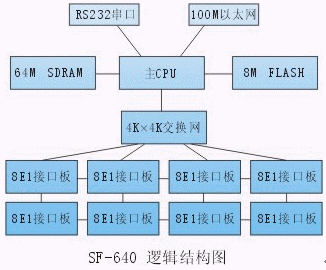

SF-640硬件构成

　　主CPU采用MOTOROLA公司的高速双处理器内核芯片，CPM内核专门处理外设接口，包括256条HDLC、100M Ethernet、10M Ethernet。而POWERPC内核则处理应用程序

　　交换网容量为4K X 4K，能实现4096 X 4096无阻塞交换。每E1接口板支持8个E1。SF-640母板可以插8块E1接口板，具有64个E1接口

　　内置64M SDRAM，使系统有很大的存储空间
　　SF-640可以通过10M/100M以太网级联扩容

SF-640的接口指标
·E1接口数：每信令采集板64个E1，支持75欧姆（非平衡）和120欧姆（平衡）接口
·信令链路数：支持64对64K SS7 link或128对64K HDLC link或2对2M SS7 link采集
·信令链路速率：64Kbit/s，Nx64Kbit/s ( N=1 to 31 )，16Kbit/s，2Mbit/s
·64K透明数据链路数：支持128对64K透明数据采集
·采集数据输出接口：100M以太网
·双电源互为备份
·信令采集板可热插拔

SF-640性能指标
·高阻跨接支持ITU_T G..703，接口2.048Mbit/s，误差100ppm
·HDB3码、AMI码
·输入阻抗大于50K欧姆
·支持CRC4复帧
·平衡、不平衡兼容
·抖动容限大于1.5UI(20H z-2.4KHz )
·回波损耗大于100dB(102KHz-2048KHz)
·线性衰减38dB
·导线衰减补偿6dB
·内部信号放大12dB或30dB

SF-640用户接口配置

数据配置
·传输链路参数设置：定义链路名称、线码选择（HDB3、AMI）、阻抗选择（高阻或低阻），同步时钟设置、时间设置
·信令链路参数设置：
　　协议类型：根据实际测试接口类型选择对应的协议；
　　时隙选择：根据实际情况正确选择信令所在的时隙（1-31）
　　速率选择： 16K、64K、2M
·支持64K透明数据流采集
·输出接口设置：IP地址、端口号
·采集系统主从备份设置：根据具体需要设置信令链路采集主从备份，当主采集系统告警时，自动从备份采集系统采集传输数据

统计功能
　　链路统计：FISU，LSSU，MSU的个数和比例；重发MSU，错误信号单元的个数和比例。在此基础上计算每条链路负荷。

告警监视
　　SF-640能够监测到每个信令链路上的传输告警和信令告警。
·传输告警包括：
　　E1接口：No Signal，AIS，No Frame，Distance Alarm
·信令告警包括：
　　信令告警：No Frame
　　信令错误：Truncated，7 Ones，Too Short，CRC-16 Error

　　SF-640能立即显示告警的状态，并且能把告警保存在日志文件中或者通过数据接口或网络接口通知后台服务程序。

条件过滤
　　消息过滤条件、告警过滤条件。

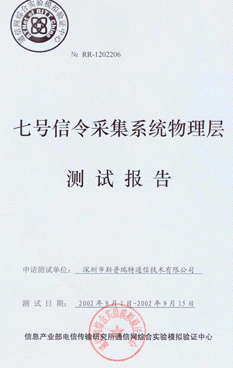

信息产业部测试报告

斯普瑞特公司供稿 CTI论坛编辑
